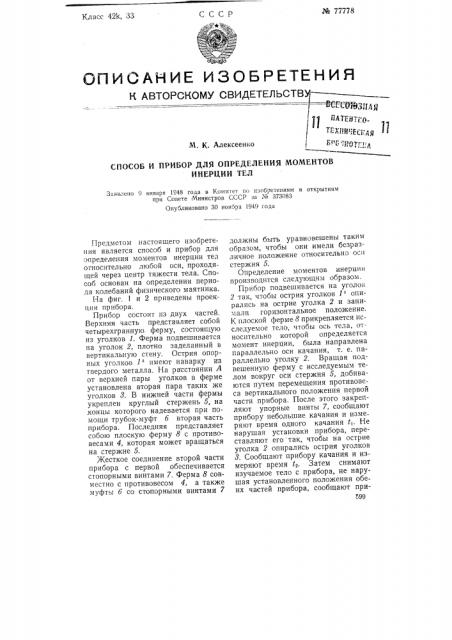

СПОСОБ И ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ МОМЕНТОВ

ИНЕРЦИИ ТЕЛ

Заявлено 9 января 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за Уа 3?3083

Опубликовано ЗО нояоря !949 î,äà

Предметом настоящего изобретения является способ и прибор для определения моментов инерции тел относительно любой оси, проходящей через центр тяжести тела. Способ основан на определении периода колебаний физического маятника.

На фиг. 1 и 2 приведены проекции прибора.

Прибор состоит из двух частей.

Верхняя часть представляет собой четырехгранную, ферму, состоящую из уголков 1. Ферма подвешивается на уголок 2, плотно заделанный в вертикальную стену. Острия опорных уголков 1 имеют наварку из твердого металл а. Н а расстоянии А от верхней пары уголков в ферме установлена вторая пара таких же уголков 8. В нижней части фермы укреплен круглый стержень 5, на концы которого надевается при помощи трубок-муфт б вторая часть прибора. Последняя представляет собою плоскую ферму 8 с противовесами 4, которая может вращаться на стержне 5.

Жесткое соединение второй части прибора с первой обеспечивается стопорными винтами 7. Ферма 8 совместно с противовесом 4, а также муфты б со стопорными винтами 7 должны быть уравновешены таким образом, чтобы они имели безразличное положение относительно оси стержня 5.

Определение моментов инерции производится следующим образом.

Прибор подвешивается на уголок

2 так, чтобы острия уголков 1 опирались на острие уголка 2 и занимали горизонтальное положение, К плоской ферме 8 прикрепляется исследуемое тело, чтобы ось тела, относительно которой определяется момент инерции, была направлена параллельно оси качания, т. е. параллельно уголку 2. Вращая подвешенную ферму с исследуемым телом вокруг оси стержня 5, добиваются путем перемещения противовеса вертикального положения первой части прибора. После этого закрепляют упорные винты 7, сообщают прибору небольшие качания и измеряют время одного качания t>. Не нарушая установки прибора, переставляют его так, чтобы на острие уголка 2 опирались острия уголков

8. Сообщают прибору качания и измеряют время t2 Затем снимают изучаемое тело с прибора, не нарушая установленного положения обеих частей прибора, сообщают прио99

М 77778

Фиг. 1

Фиг. 2

600 бору качания и измеряют время качания его t3 при фиксированном расположении его частей.

Искомый момент инерции тела определяется из формулы физического маятника совместным решением системы двух уравнений, Предмет изобретения

1. Способ определения моментов инерции тел относительно любой оси, проходящей через центр тяжести тела, основанный на определении периода колебаний физического маятника, отличающийся тем, что исследуемому телу, прикрепленному к маятнику, сообщают качания относительно дополнительной оси, параллельной основной оси, лежащей с ней в одной вертикальной

Отв. редактор М. Л1. Акишин плоскости и проходящей через центр тяжести тела, по времени качания которого из формулы физического маятника определяют момент инерции тела совместным решением системы двух уравнений.

2. Прибор для осуществления способа по п, !, отличающийся тем, что он выполнен в виде маятника из двух шарнирно соединенных ферм, из которых верхняя ферма снабжена двумя параллельными парами опор качания и отвесом, а нижняя ферма, предназначенная для прикрепления исследуемого тела, снабжена противовесами для сохранения положения центра тяжести прибора постоянным прн любом 0Тносительном смещении частей по-следнего.

Релзитор А. И. Киселев
