Устройство для формирования сложного сигнала с частотной и частотно-фазовой манипуляцией

Устройство для формирования сложного сигнала с частотной и частотно-фазовой манипуляцией

Иллюстрации

Показать все

Реферат

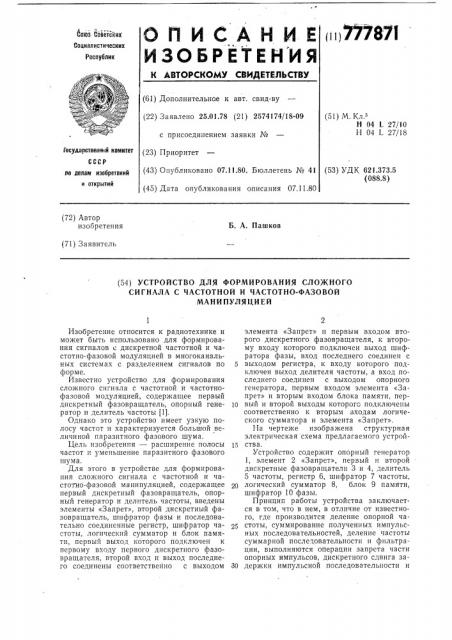

О П И е А Н И Е (! 12778 71

ИЗОБРЕТЕНИЯ

Сею Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.01.78 (21) 2574174/18-09 с присоединением заявки № (51) М. Кл.з

Н 04 L 27/10

1-1 04 1 27/18 ло делам изобретеиии (43) Опубликовано 07.11.80. Бюллетень № 41 (53) УДК 621.373.5 (088.8) и открытий (45) Дата опубликования описания 07.11.80 (72) Автор изобретения

Б. А. Пашков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЛОЖНОГО

СИГНАЛА С ЧАСТОТНОЙ И ЧАСТОТНО-ФАЗОВОЙ

МАНИПУЛЯЦИЕЙ

РосУдаРствеиный комитет (23) Приоритег

Изобретение относится к радиотехнике и может быть использовано для формирования сигналов с дискретной частотной и частотно-фазовой модуляцией в многоканальных системах с разделением сигналов по форме.

Известно устройство для формирования сложного сигнала с частотной и частотнофазовой модуляцией, содержащее первый дискретный фазовращатель, опорный генератор и делитель частоты (1).

Однако это устройство имеет узкую полосу частот и характеризуется большой величиной паразитного фазового шума.

Цель изобретения — расширение полосы частот и уменьшение паразитного фазового шума.

Для этого в устройстве для формирования сложного сигнала с частотной и частотно-фазовой манипуляцией, содержащее первый дискретный фазовращатель, опорный генератор и делитель частоты, введены элементы «Запрет», второй дискретный фазовращатель, шифратор фазы и последовательно соединенные регистр, шифратор частоты, логический сумматор и блок памяти, первый выход которого подключен к первому входу первого дискретного фазовращателя, второй вход и выход последнего соединены соответственно с выходом элемента «Запрет» и первым входом второго дискретного фазовращателя, к второму входу которого подключен выход шифратора фазы, вход последнего соединен с

5 выходом регистра, к входу которого подключен выход делителя частоты, а вход последнего соединен с выходом опорного генератора, первым входом элемента «Запрет» и вторым входом блока памяти. пер10 вый и второй выходы которого подключены соответственно к вторым входам логического сумматора и элемента «Запрет».

На чертеже изображена структурная электрическая схема предлагаемого устрой1 ства.

Устройство содержит опорный генератор

1, элемент 2 «Запрет», первый и второй дискретные фазовращатели 3 и 4, делитель

5 частоты, регистр 6, шифратор 7 частоты, логический сумматор 8, блок 9 памяти, шифратор 10 фазы.

Принцип работы устройства заключается в том, что в нем, в отличие от известного, где производится деление опорной частоты, суммирование полученных импульсных последовательностей, деление частоты суммарной последовательности и фильтрации, выполняются операции запрета части опорных импульсов, дискретного сдвига за30 держки импульсной последовательности и

Составитель И. Шамонина

Техред А. Камышникова Корректор А. Степанова

Редактор Ж. Рожкова

Заказ 2533/16 Изд. № 579 Тираж 729 Подписное

НПО «Поиск» Государственного когиитста СССР по дслаги изобретений и открытий

113035, Москва, ?К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

М. -" .;- . -" "- 7-,7:787(1 1 з .:... о Ф фф -. чф ...:,;; 4

° z ° ъ.ф а фильтрации При этом йет ндебнод1уости Вибратор частоты, л0гический сумматОр и деления частоты импульсной посЛедева-..,. блок памяти, первый выход K0Toporo подь тельности.

Ф ключен к первому входу первого дискретИзооретение позволяет обеспечить широ- ного фазовращателя, второй вход и выход кую полосу частот, а также существенно 5 последнего соединены соответственно с выулучшить характеристики по точности из- ходом элемента «Запрет» и первым входом мерения параметров движения, помсхоус- второго дискретного фазовращателя, к гойчивости, скрытности, скорости передачи второму Входу которого подключен ВыхОд информации. дешифратора фазы, вход последнего соеди10 иен с выходом регистра, к входу которого

Формула изобретения подключен выход делителя частоты, а вход последнего соединен с выходом опорного

Устройство для формирования сложного генератора, первым входом элемента «Засигнала с частотной и частотно-фазовой прет» и вторым входом блока памяти, перманипуляцией, содержащее первый дискрет- 15 вый и второй выходы которого подключены ный фазовращатель, опорный генератор и соответственно к вторым входам логичеделитель частоты, о т л и ч а ю щ е е с я тем, ского сумматора и элемента «Запрет». что, с целью расширения полосы частот и Источники информации, уменьшения паразитного фазового шума, в принятые во внимание при экспертизе него введены элемент «Запрет», второй 20 1. Лвторское свидетельство СССР дискретный фазовращатель, шифратор фа- ¹ 340057, кл. Н 03 В ".1/02, опублик. 1970 зы и последовательно соединенные регистр, (прототип).
