Реферат



Хо 7779

Класс 59 b, 3

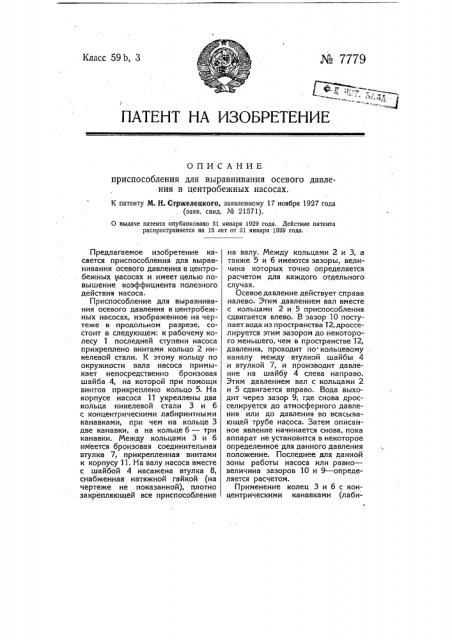

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для выравнивания осевого давления в центробежных насосах.

К патенту М. Н. Стржелецкого, заявленному 17 ноября 1927 года (заяв, свид. Ха 21571).

О выдаче патента опубликовано 81 января 1929 года, Действие патента распространяется на 15 лет от 31 января 1929 года.

Предлагаемое изобретение касается приспособления для выравнивания осевого давления в центробежных насосах и имеет целью повышение коэффициента полезного действия насоса.

Приспособление для выравнивания осевого давления в центробежных насосах, изображенное на чертеже в продольном разрезе, состоит в следующем: к рабочему колесу 1 последней ступени насоса прикреплено винтами кольцо 2 никелевой стали. К этому кольцу по окружности вала насоса примыкает непосредственно бронзовая шайба 4, на которой при помощи винтов прикреплено кольцо 5. На корпусе насоса 11 укреплены два кольца никелевой стали 3 и б с концентрическими лабиринтными канавками, при чем на кольце 3 две канавки, а на кольце б — три канавки. Между кольцами 3 и б имеется бронзовая соединительная втулка 7, прикрепленная винтами к корпусу 11. На валу насоса вместе с шайбой 4 насажена втулка 8, снабженная натяжной гайкой (на чертеже не показанной), плотно закрепляющей все приспособление на валу. Между кольцами 2 и 3, а также 5 и б имеются зазоры, величина которых точно определяется расчетом для каждого отдельного случая.

Осевое давление действует справа налево. Этим давлением вал вместе с кольцами 2 и 5 приспособления сдвигается влево. В зазор 10 поступает вода из пространства 12, дросселируется этим зазором до некоторого меньшего, чем в пространстве 12, давления, проходит по кольцевому каналу между втулкой шайбы 4 и втулкой 7, и производит давление на шайбу 4 слева направо.

Этим давлением вал с кольцами 2 и 5 сдвигается вправо. Вода выходит через зазор 9, где снова дросселируется до атмосферного давления или до давления во всасывающей трубе насоса. Затем описанное явление начинается снова, пока аппарат не установится в некоторое определенное для данного давления положение. Последнее для данной зоны работы насоса или равно— величина зазоров 10 и 9 †определяется расчетом.

Применение колец 3 и б с концентрическими канавками (лабиУ ринта ми) дает возможность при одинаковом эффекте дросселирования (иначе говоря — при одинаковой потере воды в зазоры) давать зазорам 9 и 10 большие размеры, чем при таком же аппарате, но без лабиринтовых канавок.

Большие размеры зазоров 9 и 10 исключают возможность трения колец 5 и 2 о лабиринтные кольца при переходе через критическое число оборотов вала. Последнее обстоятельство особенно важно при насосах с большим числом оборотов (напр. 3000), так как при этом почти всегда критическое число оборотов вала насоса лежит значительно ниже его рабочего числа оборотов, что вынуждает давать зазорам приспособления значительные размеры.

Предмет патента.

Приспособление для выравнивания осевого давления в центробежных на,сосах, характеризующееся применением разгрузочной шайбы 4 с кольцом 5 и удлиненной втулкой, прижимаемой посредством втулки 8 к кольцу 2, прикрепленному к рабочему колесу 1, каковые кольца 2 и 5 образуют небольшие зазоры 10 и 9 с присоединенными к корпусу 11 насоса — кольцами 3 и б, снабженными концентричными лабиринтными канавками и прилегающими внутренними кромками к втулке 7, образующей со втулкою шайбы 4 кольцевой канал, сообщающий между собою вышеуказанные зазоры 10 и 9.
