Реферат



Рй 77841

Класс 81е, 143

СССР ф

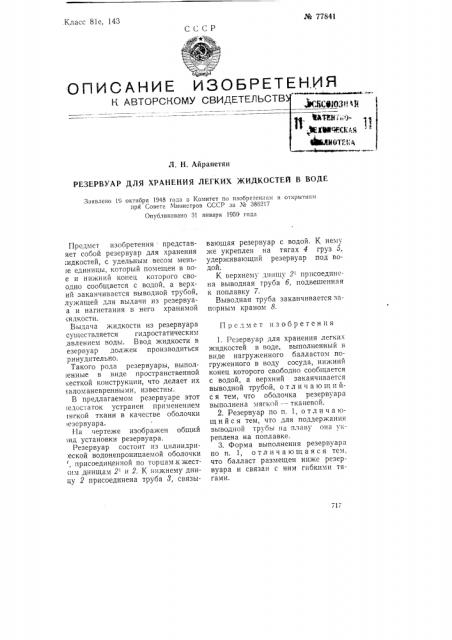

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н, АВТОРСКОМУ СВИД

N3! Н

ml 1 "3 1ЕСЕ,а.й

ОТИ1

Л. H. Айрапетян

РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ ЛЕГКИХ ЖИДКОСТЕЙ В ВОДЕ

Заявлено 19 октября 1948 года в Комитет по изобретениям н открытиям при Совете Министров СССР за 11 386217

Опубликовано 31 января 1950 года

Предмет изобретения

717

Предмет изобретения представяет собой резервуар для хранения

:идкостей, с удельным весом мень1е единицы, который помещен в вое и нижний конец которого своодно сообщается с водой, а верхий заканчивается выводной трубой, лужащей для выдачи из резервуаа и нагнетания в него хранимой

<идкости.

Выдача жидкости из резервуара существляется гидростатическим ,авлением воды. Ввод жидкости в езервуар должен производиться ринудительно.

Такого рода резервуары, выпол1енные в виде пространственной кесткой конструкции, что делает их

1аломаневренными, известны.

В предлагаемом резервуаре этот (едостаток устранен применением гягкой ткани в качестве оболочки езервуара.

1-1а чертеже изображен общий ид установки резервуара.

Резервуар состоит из цилиндри:еской водонепроницаемой оболочки

, присоединенной по торцам кжест<им,днищам 2 и 2. К нижнему дницу 2 присоединена труоа 3, связывающая резервуар с водой. К нему хке укреплен на тягах 4 груз о, удерживающий резервуар под водой.

К верхнему днищу 2 присоединена выводная труба б, подвешенная к поплавку 7.

Выводная труба заканчивается запорным краном 8.

1. Резервуар для хранения легких жидкостей в воде, выполненный в виде нагруженного балластом погруженного в воду сосуда, нижний конец которого свободно сообщается с водой, а верхний заканчивается выводной трубой, о т л и ч а ю щ и йс я тем, что оболочка резервуара выполнена мягкой — тканевой.

2. Резервуар по п. 1, о т л и ч а юшийся тем, что для поддержания выводной труоы на плаву она укреплена на поплавке.

3. Форма выполнения резервуара по п. 1, отличающаяся тем, что балласт размещен ниже резервуара и связан с ним гибкими тягами.
