{ 21) 26 18604/23-06 (22) j 9,05.78 (46) 07. 3. 0.83 ° 5)0)), )4 3 7 (72) Р. В. Ковальский, Н, B. Коломоец, Т. В. Новикова, В. П. Проценко, В, М, Р)кевский и Э. А. Семенков (53) 537,32(088 8) {54) (57) ТЕРМОЭЛЕКТРИЧЕСКИЙ

ОСУШИТЕЛЬ ВОЗДУХА по авт. св.

И 658950, отличающийся тем, что, с целью повышения компактнос ти, он содер)кит дополнительную термоэлектрическую батарею, холодные спаи которой размепены под ребрами перегородки в подъемном канале на уровне холодных спаев опускного канала.

Редактор А. Горькова Техрец M.Ãåðãåëü

Корректор А. Повх

Заказ 7997/1 Тираж 530 Подписное

ВНИИПИ Государственного комитета СССР по целам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., ц. 4/5 филиал ППП Патент", r. Ужгороц, ул. Проектная, 4

1 7784

Изобретение относится к термоэлектрн» ческим охлажцающим устройствам и может быть использовано в трансформаторах.

Известен по основному авт. св, % 658950 термоэлектрический осушнтель 5 . воздуха, содержащий корпус с послецовательно соециненными по ходу воздуха опускным и подъемным каналами, резцеленными перегородкой, термоэлектрическую батарею с горячими спаями, снабженйыми радиатором, холодными, размещенными в опускном канале,и расположенный в подьемном канале нагреватель, Перегороцка снабжена ребрами, общими для каналов и размеренными в опускном на входе; перед холодными спаями, а в подъемном на выходе, причем рациатор горячих спаев установлен снаружи корпуса, а нагреватель - над ребрами.

Недостаток известных осушителей воздуха заключается в их некомпактности.

Цель изобретения - повышение компактности, Бель v,îñòèãàåòcÿ - тем, что он содержит дополнительную термоэлектрическую 2 батарею, холодные спаи которой раэмещены поц ребрами перегородки в поцъемном канале на уровне холоцных спаев опускного канала, 1

14 2

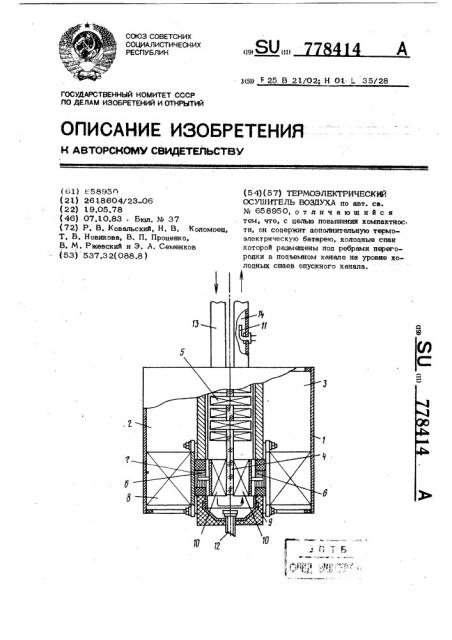

На чертеже схематично представлен описываемый термоэлектрический осуши, тель фоэдука. Осушитель содержит кор- б пус 1, опускной канал 2, подъемный ка» нал 3, перегородку 4, снабженную ребрами

5, термоэлектрическую батарею 6 с горячими спаями 7, присоединенными к радиатору 8, и холодными спаями 9, присоециненными к радиатору 10, нагреватель

1l, клапан 12, патрубок 13 для подвода срецы-воэцуха, патрубок 14 цля его отвода.

Работа осушителя осуществляется следующим образом.

Поток возцуха иэ трансформатору подеется через патрубок 13 в опускной канал, в котором охлажцается при контакте с радиатором 10 и осушается с последующим уцалением конценсата через клапан 12.

Затем ноток осушенного воздуха поааегся, в подъемный канал 3, в котором дополнительно охлаждается и осушается, и удаляется через натрубок 14. !

При установке дополнительной термоэлектрической батареи холодильный коэффициент и холоцопроизвоцительносчь осушителя повышается на 3.0-15%,
