¹ 77849

Класс 811, 115

10с, 2

СССР

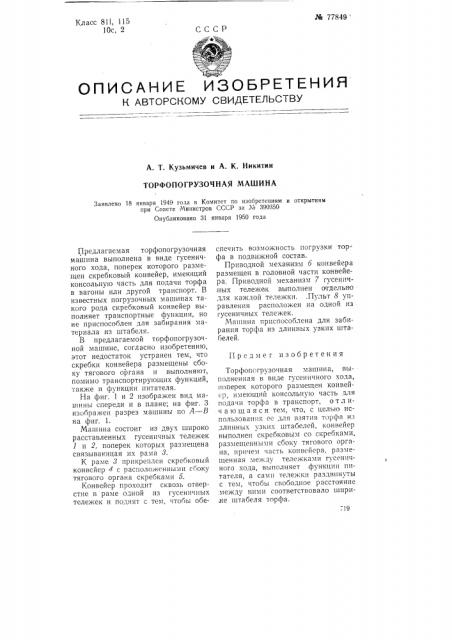

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. T. Кузьмичев и А. К. Никитин

ТОРФОПОГРУЗОЧНАЯ МАШИНА

Заявлено 18 января 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за ла 390350

Опубликовано 31 января 1950 года

Предмет изобретения

Предлагаемая торфопогрузочная машина выполнена в виде гусеничного хода, поперек которого размещен скребковый конвейер, имеющий консольную часть для подачи торфа в вагоны или другой транспорт. В известных погрузочных машинах такого рода скребковый конвейер выполняет транспортные функции, но не приспосоолен для забирания материала из штабеля.

В предлагаемой торфопогрузочной машине, согласно изобретению, этот недостаток устранен тем, что скребки конвейера размещены сбоку тягового органа и выполняют, помимо транспортирующих функций, также и функции питателя.

На фиг. 1 и 2 изображен вид машины спереди и в плане; на фиг. 3 изображен разрез машины по А — В на фиг. 1.

Машина состоит из двух широко расставленных гусеничных тележек

1 и 2, поперек которых размещена связывающая их рама 3.

К раме 3 прикреплен скребковый конвейер 4 с расположенными сбоку тягового органа скребками 5.

Конвейер проходит сквозь отверстие в раме одной из гусеничных тележек и поднят с тем, чтобы ооеспечить возможность погрузки торфа в подвижной состав.

Приводной механизм 6 конвейера размещен в головной части конвейера. Приводной механизм 7 гусенич,ных тележек выполнен отдельно для каждой тележки..Пульт 8 управления расположен на одной из гусеничных тележек.

Машина приспособлена для забиранпя торфа из длинных узких штабелей.

Торфопогрузочная машина, выполненная в виде гусеничного хода, гнзперек которого размещен конвейер, имеющий консольную часть для подачи торфа в транспорт, отл ич а ю щ а я с я тем, что, с целью использования ес для взятия торфа из длинных узких штабелей, конвейер выполнен скребковым со скребками. размещенными сбоку тягового органа, причем часть конвейера, размещенная между тележками гусеничного хода, выполняет функции питателя, а сами тележки раздвинуты с тем, чтобы свободное расстояние между ними соответствовало шири.не штабеля торфа.
