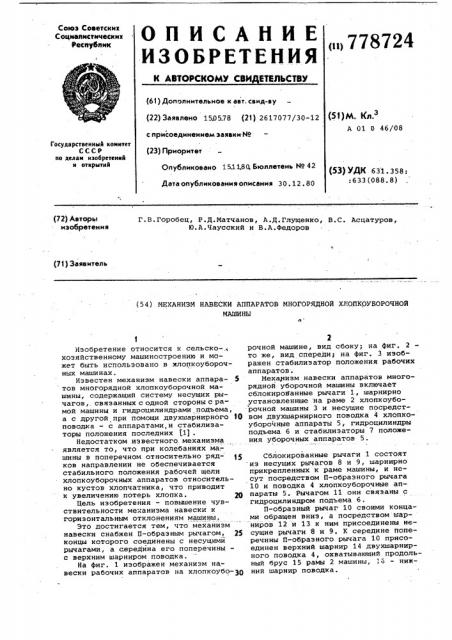

Г.В.Горобец, P.Ä.Ìàò÷àíîâ, A.Ä.Ãëóùåíêî, В.С. Асцатуров, Ю.A.×àóññêHé и В.A.Ôåäîðîâ (71) Заявитель (54) МЕХАНИЗМ НАВЕСКИ АППАРАТОВ МНОГОРЯДНОЙ ХХ!ОПКОУВОРОЧНОЙ

МАШИНЫ

Изобретение относится к сельско-, хозяйственному машиностроению и может быть использовано в .хлопкоуборочных машинах. известен механизм навески аппара- 5 тов многорядной хлопкоуборочной машины, содержащий систему несущих рычагов, связанных с одной стороны с рамой мащины и гидроцнлиндрами подъема, а с другой при помощи двухшарнирного fO поводка — с аппаратами,и стабилизаторы положения последних $1) .

Недостатком известного. механизма является то, что при колебаниях ма.шины в поперечном относительно ряд- т5 ков направлении не обеспечивается стабильного положения рабочей щели хлопкоуборочных аппаратов относительно кустов хлопчатника, что приводит к увеличению потерь хлопка. 20

Цель изобретения — повышение чувствительности механизма навески к горизонтальным отклонениям машины.

Это достигается тем, что механизм навески снабжен П-образным рычагом, 25 концы которого соединены с несущими рычагами, а середина его поперечины— с верхним шарниром поводка.

На фиг. 1 изображен механизм навески рабочих аппаратов на хлопкоубо-yg рочной машине, вид сбоку; на фиг. 2 то же, вид спередиу на фиг. 3 изображен стабилизатор положения рабочих аппаратов.

Механизм навески аппаратов многорядной уборочной машины включает сблокированные рычаги 1, шарнирно установленные на раме 2 хлопкоуборочной машины 3 и несущие посредством двухшарнирного поводка 4 хлопкоуборочные аппараты 5, гидроцилиндры подъема 6 и стабилизаторы 7 положения уборочных аппаратов 5.

Сблокированные рычаги 1 состоят из несущих рычагов 8 и 9, шарнирно прикрепленных к раме машины, и несут посредством П-образного рычага

10 и поводка 4 хлопкоуборочные аппараты 5. Рычагом 11 они связаны с гидроцилиндром подъема 6.

П-образный рычаг 10 своими концами обращен вниз, а посредством шарниров 12 и 13 к ним присоединены несущие рычаги 8 и 9. К середине поперечины П-образного рычага 10 присоединен верхний шарнир 14 двухшарнирного поводка 4, охватывающий продольный брус 15 рамы 2 машины, 16 — нижний шарнир поводка. 778724 Раким образом, ось шарнира 14 и оси шарниров 12 и 13 расположены во взаимйо перпендикулярных йлоскостях. Стабилизаторы 7 положения "аппаратов расположены -симметрично относи-. тельно продольной оси аппаратов, кре- пятся верхними концами 17 к рычагу 10 и нижними к блоку аппаратов 5 и состоят из двух цилиндрических пру жин, вставленных одна в другую. Внутренняя пружина 18 работает на сжатие, а наружная пружина 19 — на растяжение.

Работает устройство следующим образом, Положение аппаратов 5 относительно кустов хлопчатника в основном 15 обусловлено положением рамы 2 хлопкоуборочной машины, которая в процессе сбора хлопка совершает пространственные колебания (отклоняется от курса, крепится и т. д.). При всех Я этих погрешностях в положениях рамы

2 машины относительно кустов хлоп- . чатника аппараты 5 сохраняют свое стабильное положение в работе, не нарушая и формального протекания тех- 2 нологического процесса сбора хлопка, Колебания и отклонения рамы 2 не передаются аппарату 5, так как последний подвешен подвижно на двухшарнирном поводке 4, как маятник. Поводок

4 подвеса позволяет смещаться аппаратам 5 относительно рамы 2" как в поперечном, так и угловом (в попереч, ной вертикальной плоскости) направлении относительно нижнего 16 или верхнего 14 шарнира подвеса. Удерживают на курсе аппарат 5 и задают ему не. обходимое положение сами кусты, "ре -акция грядок и силй инерции аппаратов. Причем чувствительнесть поднески аппаратов 5 к пространственным 40 колебаниям и смещениям рамы 2 обусловлена длиной поводка 4 подвеса.

Чем длиннее поводок 4, тем больше чувствительность механизма. Стабилизаторы 7 служат для гашения колебаний 4 аппаратов 5 и задают им необходимое равновесное положение в работе.

В данном устройстве стабилизаторы

7 служат также в роли ограничителей предельного перемещения аппаратов, которые могут привести к разъедине- нию телескопического соединения трубоПроводов системы пневмотранспорта.

Предельно допустимые перемещения аппаратов задаются путем регулирования хода стабилизаторов. Перемещение аппаратов 5 прекращается при полном сжатии внутренней пружины, когда смыкаются ее витки.

Подвеска аппаратов посредством рычага 10 позволяет удлинить поводок

4 подвеса и повысить чувствительность механизма.

Расположение оси крепления поводка 4 к рычагу 10 и осей крепления самого рычага 10 к сблокированным рычагам 1 качалок во взаимно перпендикулярных плоскостях позволяет упростить подвеску аппаратов путем исключения дополнительных креплений рычага 10 с целью придания ему устойчивости.

Формула изобретения

Механизм навески аппаратов многорядной хлопкоуборочной машины, содержащий систему несущих рычагов, связанных с одной стороны с рамой машины и гидроцилиндрами подъема, а с другой при помощи двухшарнирного поводка - с аппаратами, и стаби лизаторы положения последних, о т л и ч а ю шийся тем, что, с целью повышения чувствительности механизма навески к горизонтальным отклонениям машины, он снабжен П -образным рычагом, концы которого соединены с несущими рычагами, а середина его поперечины — c верхним шарниром поводка.
