Реферат

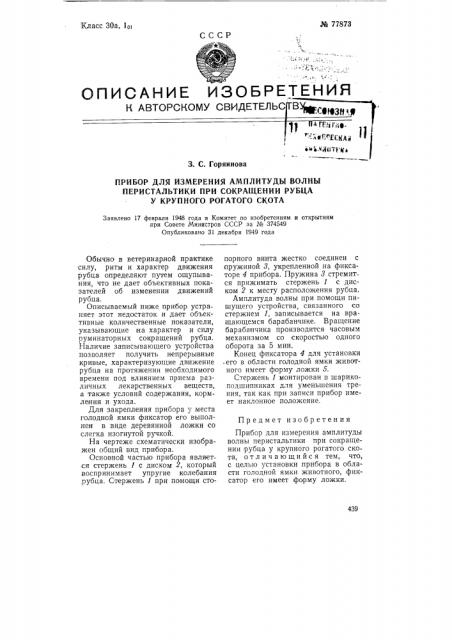

Жласс 30а, 1в № 77873

СССР

- г с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬС

i ъ. 1 11т1 g

3. С. Горяинова

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ АМПЛИТУДЫ ВОЛНЫ

ПЕРИСТАЛЬТИКИ ПРИ СОКРАЩЕНИИ РУБЦА

У КРУПНОГО РОГАТОГО СКОТА

Заявлено 17 февраля 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 374549

Опубликовано 31 декабря 1949 года

Предмет изобретения

439

Обычно в ветеринарной практике силу, ритм и характер движения рубца определяют путем ощупывания, что не дает объективных показателей об изменении движений рубца.

Описываемый ниже прибор устраняет этот недостаток и дает объективные количественные показатели, указывающие,на характер и силу руминаторных сокращений рубца.

Наличие записывающего устройства позволяет получить непрерывные кривые, характеризующие движение рубца на протяжении необходимого времени под влиянием приема различных лекарственных веществ, а также условий содержания, кормления и ухода.

Для закрепления прибора у места голодной ямки фиксатор его выполнен в виде деревянной ложки со слегка изогнутой ручкой.

На чертеже схематически изображен общий вид прибора.

Основной частью прибора является стержень 1 с диском 2, который воспринимает упругие колебания рубца. Стержень 1 при помощи стопорного винта жестко соединен с пружиной 8, укрепленной на фиксаторе 4 прибора. Пружина 8 стремится прижимать стержень 1 с диском 2 к месту расположения рубца.

Амплитуда волны при помощи пишущего устройства, связанного со стержнем 1, записывается на вращающемся барабанчике. Вращение барабанчика производится часовым механизмом со скоростью одного оборота за 5 мин.

Конец фиксатора 4 для установки .его в области голодной ямки живочного имеет форму ложки 5.

Стержень 1 монтирован.в шарикоподшипниках для уменьшения трения, так как при записи прибор имеет наклонное положение.

Прибор для измерения амплитуды волны перистальтики при сокращении рубца у крупного рогатого скота, отличающийся тем, что, с целью установки прибора в области голодной ямки животного, фиксатор его имеет форму ложки.
