Союз Советскик

Социалистических

Республик

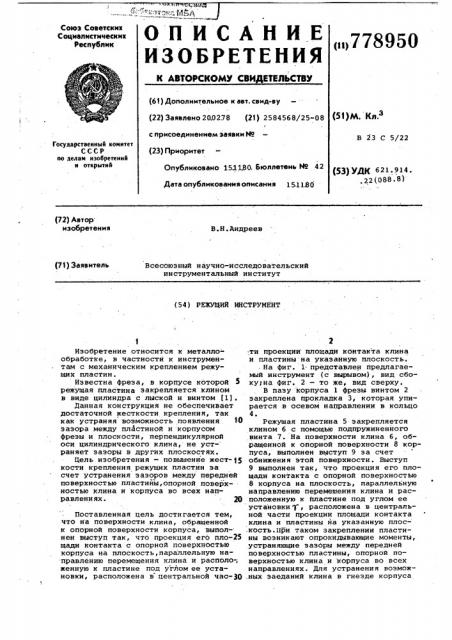

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

,11728950 (61) Дополнительное к авт. свид-ву (22) Заявлено 200278 (21) 2584568/25-08

I с присоединением заявки Но (51)М. Кл.®

В 23 С 5/22

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 151380. Бюллетень Йо 42

Дата опубликования описания 15.1180 (53) УДК 621.914. .22(088.8) (72) Автор изобретения

В.Н.Андреев

Всесоюзный научно-исследовательский инструментальный институт (71) Заявитель (54) РЕЖУЩИЙ ИНСТРУМЕНТ

Изобретение относится к металлообработке, в частности к инструментам с механическим креплением режущих пластин.

Известна фреэа, в корпусе которой 5 режущая пластина закрепляется клином в виде цилиндра с лыской и винтом (1). (анная конструкция не обеспечивает достаточной жесткости крепления, так как устраняя воэможность появления 10 зазора между пластиной и корпусом фреэы и плоскости, перпендикулярной оси цилиндрического клина, не уст- раняет зазоры в других плоскостях.

Цель изобретения — повышение жест-15 кости крепления режущих пластин за счет устранения зазоров между передней поверхностью пластины, опорной поверхностью клина и корпуса во всех направлениях. 20

Поставленная цель достигается тем, что на поверхности клина, обращенной к опорной поверхности корпуса, выпол- нен выступ так, что проекция его пло-25 щади контакта с опорной поверхностью корпуса на плоскость, параллельную направлению перемещения клина и располо; женную к пластине под углом ее установки, расположена в центральной час-30 ти проекции площади контакта клина и пластины на укаэанную плоскость. . Ha фиг. 1 представлен предлагаемый инструмент (с вырывом), вид сбоку;на фиг. 2 — то же, вид сверху.

В пазу корпуса 1 фреэы винтом 2 закреплена прокладка 3, которая упирается в осевом направлении в кольцо

4.

Режущая пластина 5 закрепляется клином 6 с помощью подпружиненного винта 7. На поверхности клина 6, обращенной к опорной поверхности 8 корпуса, выполнен выступ 9 за счет обнижения этой поверхности. Выступ

9 выполнен так, что проекция его площади контакта с опорной поверхностью

8 корпуса на плоскость, параллельную направлению перемещения клина и расположенную к пластине под углом ее установки ", расположена в центральной части проекции площади контакта клина и пластины на указанную плос.кость.При таком закреплении пластины возникают опрокидывающие моменты, устраняющие зазоры между передней поверхностью пластины, опорной поверхностью клина и корпуса во всех направлениях. Для устранения возмож,ных заеданий клина в гнезде корпуса

778950

Формула изобретения

Фиг.1

Фиг.2

Составитель Л. Каменецкая

Редактор С.Тараненко Техред A.Ач . Корректор Л. Иван

Заказ 7904/12 Тираж 1160 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 перед началом окончательного закреп ленйя пластины клин самоустанавливается под действием пружины 10, т.е. клин является плавающим.

Для устранения возможного повреждения корпуса фреэы в отверстиях корпуса установлены штифты 11, на которых базируются пластины.

Данное исполнение позволяет расширить допуски на изготовление

" крепбжнйх элементов при одновременном повышении надежности крепления режущих пластин.

Клин может быть выполнен цилиндрическим. Радиус цилиндрической поверхности клина выполняется меньшим радиуса отверстия в корпусе под клин. На цилиндрической поверхности клина, обр щенной к опорной поверхности корпуса, выполняется выступ за счет об, нижения цилиндрической поверхности с двух сторон.

Предлагаемое изобретение может ,быть использовано в сборных конструк""циях другйх- видов режущего инструмента, например в протяжках, зенкерах, развертках.

Повйшение надежности крепления пластин позволяет повысить их режущие -евойства и подачу на зуб, Режущий инструмент, например фреза, в корпусе которого закреплены режущие пластины посредством клина, отличающийся тем, что, с

1© целью повышения жесткости крепления пластин,на поверхности клина, обращенной к опорной поверхности корпуса, выполнен выступ так, что проекция его площади контакта с опорной поверхf$ ностью корпуса на плоскость, параллельную направлению перемещения клина и расположенную к пластине под углом ее установки, расположена в центральной части проекции площади кон2О такта клина и пластины на указанную плоскость.

Источники информации, "принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 307855, кл. В 23 С 5/14, 1970.
