Реферат



,„-,.-н," те, -.:,.,семи

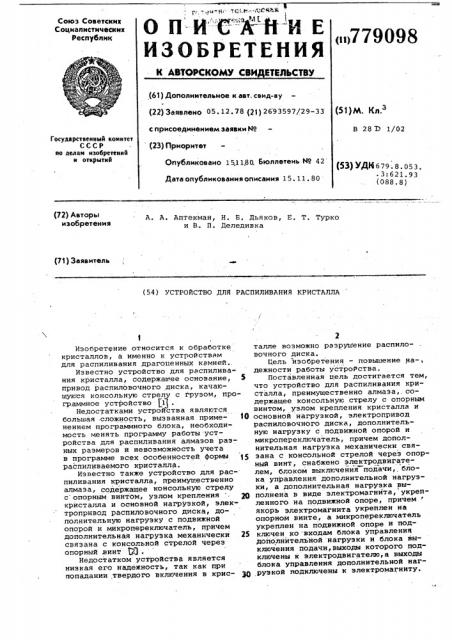

Союз Советских

Социалистических

Республик

О и-И C"Л- -Й- . E

ИЗОБРЕТЕНИЯ (1)779098

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополиитвльное к авт, свид-ау (22) Заявлено 05 ° 12 ° 78 (21) 2693597/29-33 (51)М. Кл.З с присоединением заявки Йо

В 28 Т> 1/02

Государствеииый комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано 15.11.80. Бюллетень Мо 42

Дата опубликования описания 15. 11. 80 (53) УДН 679. 8. 053. . 3:621.93 (088.8) А. A. Аптекман, Н. Б. Дьяков, Е. Т. Турко и В. П. Деледнвка (72) Авторы изобретения (71) Заявитель (54) УСТРОРСТВО ДЛЯ PACIIHJIHBAHHH КРИСТАЛЛА

Изобретение относится к обработке кристаллов, а именно к устройствам для распиливания драгоценных камней..

Известно устройство для распиливания кристалла, содержащее основание, 5 привод распиловочного диска, качающуюся консольную стрелу с грузом, программное устройство (1) .

Недостатками устройства являются большая сложность, вызванная приме- 10 нением программного блока, необходимость менять. программу работы устройства для распиливания алмазов разных размеров и невозможность учета в программе всех особенностей формы 15 распиливаемого кристалла.

Известно также устройство для распиливания кристалла, преимущественно алмаза, содержащее консольную стрелу с опорным винтом, узлом крепления, 2О кристалла и основной нагрузкой, электропривод распиловочного диска, дополнительную нагрузку с подвижной опорой и микронереключатель, причем дополнительная нагрузка механически 25 связана с консольной стрелой через опорный винт 1 .

Недостатком устройства является низкая его надежность, так как при попадании .твердого включения в крис- у) талле возможно разрушение распиловочного диска.

Цель изобретения — повышение на-, дежности работы устройства.

Поставленная цель достигается тем, что устройство для распиливания кристалла, преимущественно алмаза, содержащее консольную стрелу с опорным винтом, узлом крепления кристалла и основной нагрузкой, электропривод распиловочного диска, дополнительную нагрузку с подвижной опорой и микропереключатель, причем дополнительная нагрузка механически связана с консольной стрелой через опорный винт, снабжено электродвигателем, бгоком выключейия подачи, блока управления дополнительной нагрузки, а дополнительная нагрузка выполнена в виде электромагнита, укрепленного на подвижной опоре, причем якорь эгектромагнита укреплен на опорном винте, а микропереключатель укреплен на подвижной опоре и подключен ко входам блока управления дополнительной нагрузки и блока выключения подачи, выходы которого подключены к электродвигателю,а выходы блока управления дополнительной нагрузкой подключены к электромагниту.

779098

На чертеже изображено устройство для распиливания кристалла.

Устройство содержит консольную стрелу 1, на свободном конце которой установлен кристаллодержатель

2, где при помощи оправок 3 закреплен кристалл 4, основная нагрузка 5

5, опорный винт б, выполненный с упорным конусом и цилиндрической шайбой, являющейся якорем электромагнита 7 дополнительной нагрузки, установленного в подвижной опоре 8. Подвижная опора 8 при помощи электродвигателя 9 и посредством кодового винта 10 имеет возможность перемещаться вертикально в направляющей

11. 15

В центре злектрбмагнита 7 дополнительной нагрузки в изоляционной чашке 12 установлена немагнитная контактная площадка 13 блока 14 управления током электромагнита дополнительной нагрузки 7 и блока 15 выключения подачи.

Блок выключения 15 подачи представляет собой ключевую схему, выключающую электродвигатель 9 привода подвижной опоры 8 в случае отсутствия контакта между опорным винтом б и контактной площадкой 13.

Кроме того, устройство содержит распиловочный диск 16, приводимый во вращение двигателем 17 посредст- ЗО вом ременной передачи 18. На немагнитной площадке 13 укреплен микропе-реключатель 19.

Устройство работает следующим образом. 35

При касании опорного винта б контактной площадки 13 срабатывает блок

15 выключения подачи, который подает питание на электродвигатель 9. Последний, вращая ходовой винт 16, опус- 40 . кает подвижную опору 8,и, соответ- . ственно, стрелу 1 с кристаллом 4 на распиловочный диск 16. Кроме того, срабатывает блок 14 управления током электромагнита дополнительной нагрузки и подает ток в обмотку электро- 45 магнита 7, который, взаимодействуя с цилиндрической шайбой опорного винта 6, создает дополнительную нагрузку на стрелу 1.

При наличии в кристалле 4 твердого 50 включения, прцесс распиливания замедляется, и за счет отставания опорного винта 6 от контактной площадки

13 сопротивление в точке их соприкосновения увеличивается и блок 14 управления пропорционально уменьшает ток электромагнита 7, а равно и дополнительную нагрузку на стрелу 1.

При отрыве опорного винта б от контактной площадки 13 срабатывает блок 15 включения подачи, обесточивая двигетель 9 и, тем самым, прекращая подачу подвижной опоры.

Уменьшение дополнительной нагрузки в момент начала отрыва опорного винта от контактной площадки подвижйой опоры предотвращает разрушение распиловочного диска, а прекращение подачи обеспечивает воэможность продолжения распиливания в автоматическом режиме после прохождения твердого включения.

Формула изобретения

Устройство для распиливания крис халла, преимущественно алмаза, содЕржащее консольную стрелу с опорным винтом, узлом крепления кристалла и основной нагрузкой, электропривод распиловочного диска, дополнительную нагрузку с подвижной опорой и микропереключатель, причем дополнительная нагрузка . механически связана. с консольной стрелой через опорный винт о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, оно снабжено электродвигателем, блоком выключения подачи, блоком управления дополнительной нагрузки, а дополнительная нагрузка выполнена в виде эелктромагнита, укрепленного на подвижной опоре, причем якорь электромагнита укре И3ен на,опорном винте, а микропереключатель укреплен на подвижной опоре и подключен ко входам блока управления дополнительной нагрузки и блока выключения подачи, выходы которого подключены к электродвигателю, а выходы блока управления дополнительной нагрузкой подключены к электромагниту.

Ксточники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

М 458453, кл. В 28О 1/02, 1973.

2. Авторское свидетельство СССР

М 495031, кл, В 28 D 1/02, 1974.
