Реферат

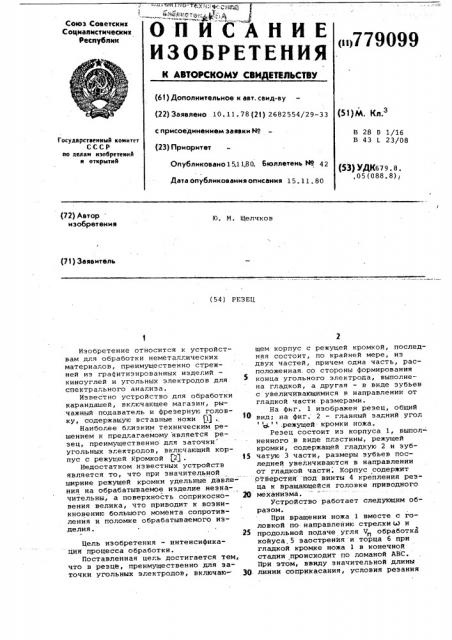

ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

779099

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10. 11. 78 (21) 2682554/29-33 (51) М. КЛ. с присоединением заявки ¹ (23) Приоритет

В 28 0 1/16

В 43 L 23/08

Государственный комитет

СССР по делам изобретений н открытий

Опубликовано15.11.80. Бюллетень М 42

Дата опубликования описания 15. 11. 80 (53) УДК679. 8. ,05(088.8) /

{72) Автор изобретения

Ю. М. Щелчков (71) Заявитель (54) РЕЗЕЦ

Изобретение относится к устройствам для обработки неметаллических материалов, преимущественно стрежней иэ графитиэированных иэделий киноуглей и угольных электродов для спектрального анализа.

Известно устройство для обработки карандашей, включающее магазин, рычажный подаватель и фрезерную головку, содержащую вставные ножи 1) .

Наиболее близким техническим решением к предлагаемому является резец, преимущественно для заточки угольных электродов, включающий корпус с режущей кромкой .(21 .

Недостатком известных устройств является то, что при значительной ширине режущей кромки удельные давления на обрабатываемое иэделие незначительны, а поверхность соприкосновения велика, что приводит к возникновению большОго момента сопротивления и поломке обрабатываемого из.делия.

Цель изобретения - интенсификация процесса обработки.

Поставленная цель достигается тем, что в резце, преимущественно для заточки угольных электродов, включающем корпус с режущей кромкой, последняя состоит, по крайней мере, иэ двух частей, причем одна часть, расположенная. со стороны формирования конца угольного электрода, выполнена гладкой, а другая — в виде зубьев

c óâåëè÷èâàLùèìèñÿ в направлении от гладкой части размерами.

На фиг. 1 изображен резец, общий вид; на фиг; 2 — главный задний угол ы,режущей кромки ножа.

Резец состоит иэ корпуса 1, выполненного в виде пластины, режущей кромки, содержащей гладкую 2 и эуб15 чатую 3 части, размеры зубьев последней увеличиваются в направлении от гладкой части . Корпус содержит отверстия под винты 4 крепления резца к вращающейся головке приводного

20 механизма.

Устройство работает следующим образом.

При вращении ножа 1 вместе с головкой по направлению стрелки(а и

25 продольной подаче угля Ч, обработка койуса, 5 заостренйя и торца б при гладкой кромке ножа 1 в конечной стадии происходит по ломаной АВС, При этом, ввиду значительной длины

30. линии соприкасания, условия резания

779099

Формула изобретения

Qua .Г

Составитель К. Хамидулов

Редактор Е. Дорошенко Техред М. Табакович Корректор H. Григорук

Э

Заказ 7934/21 Тираж 635 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретениЯ и открытий

113035„ Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 являются тяжелыми ввиду малых удельных давлений в точках касания. Резания как такового нет, а есть работа истирания и трения, вызывающая

"большой момент сопротивленйя вращению. Угольный стержень 7 йри таких условиях как бы заклинивается в

- гнезде головки и, не выдерживая деформации кручения, обламывается в точке закрепления на механизме продольной подачи угля, Ф При обработке зубчатым резцом

1 резание совершается по ломаной

А В., В С -и, fIocK03IbKy режущая Кромка расчленена на элементы, подобные малым токарным резцам, удельные давления в точках соприкасания зубцов возрастают, кроме того часть зубцов, "попадая в промежутки между

- гранулами спеченного материала электрода, выкалывают их целиком без истирания. Все это приводит к значительному облегчению условий резания и повышению эффективности обработки.

Поскольку зона а электрода, участвующая в формировании электрической дуги, должна иметь гладкие поверхности, то для того, чтобы исЙлючйть срезание з убчатых гребешков на конической поверхности 5 уггя путем повторной операции чистовой обработки гладким ножом, режущая кромка В С торцовой части 3 ножа и прилегающей к ней ближайшей части кромки В В выполнены гладкими, что мало сказывается на увеличении момента со противления поскольку в концевой части заострения угля радиусы приложения сил трения малы и моменты соответственно тоже.

Для совершения перехода от зубчатой части кромки ножа к ее -гладкой части зубцы 2 выполнены уменьшающимися по размеру в сторону заостренного конца и сходящимися на нет в точке В„.

15 Резец, преимущественно для заточки угольных электродов, включвющий корпус с режущей кромкой, о т л и ч а ю шийся тем, что, с целью интенсификации процесса обработки, Щ режущая кромка состоит, по крайней мере, из двух частей, причем одна часть, расположенная со стороны формирования конца угольного электрода, выполнена гладкой, а другая — в виде зубьев с увеличивающимися в направлении от гладкой части размерами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 124835, кл. В 43 L 23/08, 1959.

2. Авторское свидетельство СССР

9 393131, кл. В 43 23/08, 1963.
