Кнехт швартовый зюзьгина н.и.

Иллюстрации

Показать все

Реферат

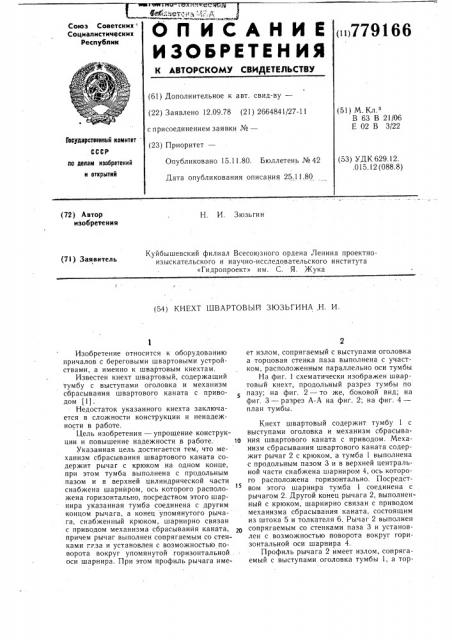

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик («I779166

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51) M. Кл з

В 63 В 21/06

Е 02 В 3/22 (22) Заявлено 12.09.78 (21) 2664841/27-11 с присоединением заявки №вЂ” (23) Приоритет—

Государствеииый комитет (53) УДК 629.12. .015.12 (088.8) Опубликовано 15.11.80. Бюллетень № 42

Дата опубликования описания 25.11.80 ло делам изобретений и открытий (72) Автор изобретения

Н. И. Зюзьгин

Куйбышевский филиал Всесоюзного ордена Ленина проектноизыскательского и научно-исследовательского института

«Гидропроект» им. С. Я. Жука (71) Заявитель (54) КНЕХТ ШВАРТОВЫЙ ЗЮЗЪГИНА .Н. И.

Изобретение относится к оборудованию причалов с береговыми швартовыми устройствами, а именно к швартовым кнехтам.

Известен кнехт швартовый, содержащий тумбу с выступами оголовка и механизм сбрасывания швартового каната с приводом (1) .

Недостаток указанного кнехта заключается в сложности конструкции и ненадежности в работе.

Цель изобретения — упрощение конструкции и повышение надежности в работе. 10

Указанная цель достигается тем, что механизм сбрасывания швартового каната содержит рычаг с крюком на одном конце, при этом тумба выполнена с продольным пазом и в верхней цилиндрической части снабжена шарниром, ось которого расположена горизонтально, посредством этого шарнира указанная тумба соединена с другим концом рычага, а конец упомянутого рычага, снабженный крюком, шарнирно связан с приводом механизма сбрасывания каната, причем рычаг выполнен сопрягаемым со стенками газа и установлен с возможностью поворота вокруг упомянутой горизонтальной . оси шарнира. При этом профиль рычага име2 ет излом, сопрягаемый с выступами оголовка а торцовая стенка паза выполнена с участком, расположенным параллельно оси тумбы

На фиг. 1 схематически изображен швартовый кнехт, продольный разрез тумбы по пазу; на фиг. 2 — то же, боковой вид; на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4— план тумбы.

Кнехт швартовый содержит тумбу 1 с выступами оголовка и механизм сбрасывания швартового каната с приводом. Механизм сбрасывания швартового каната содержит рычаг 2 с крюком, а тумба 1 выполнена с продольным пазом 3 и в верхней центральной части снабжена шарниром 4, ось которого расположена горизонтально. Посредством этого шарнира тумба 1 соединена с рычагом 2. Другой конец рычага 2, выполненный с крюком, шарнирно связан с приводом механизма сбрасывания каната, состоящим из штока 5 и толкателя 6. Рычаг 2 выполнен сопрягаемым со стенками паза 3 и установлен с возможностью поворота вокруг горизонтальной оси шарнира 4.

Профиль рычага 2 имеет излом, сопрягаемый с выступами оголовка тумбы 1, а тор779166 цовая стенка паза 3 выполнена с участком, расположенным параллельно оси тумбы 1.

В положение до сбрасывания огона швартового каната рычаг 2 втоплен в паз 3 за пределы внешнего контура ствола тумбы, а шток 5 полностью втянут в корпус толкателя 6, расположенного в приямке.

Устройство работает следующим образом.

Шток 5 толкателя 6 выдвигается и давит на рычаг 2, который, поворачиваясь вокруг шарнира 4,выходит из паза 3, подхватывает 1в на свой крюк и выводит огон из-под выступов оголовка тумбы 1. Шток 5 толкает рычаг 2 до такого положения, когда один или несколько наброшенных на тумбу 1 огонов соскальзывают с рычага 2 и под собственным весом падают. Сброс с тумбы 1 выполним при любом направлении каната.

Формула изобретения ле

l. Кнехт швартовый, содержащий тумбу с выступами оголовка и механизм сбрасывания швартового каната с приводом, 4 отличающийся тем, что, с целью упрощения конструкции и повышения надежности в работе, механизм сбрасывания швартового каната содержит рычаг с крюком на одном конце, при этом тумба выполнена с продольным пазом и в верхней центральной частй снабжена шарниром, ось которого расположена горизонтально, посредством этого шарнира указанная тумба соединена с концом рычага, а конец упомянутого рычага, снабженный крюком, шарнирно связан с приводом механизма сбрасывания каната, причем рычаг выполнен сонрягаемым со стенками паза и установлен с возможностью поворота вокруг упомянутой горизонтальной оси шарнира.

2. Кнехт по п. 1, отличающийся тем, что профиль рычага имеет излом, сопрягаемый с выступами оголовка, а торцовая стенка паза выполнена с участком, расположенным параллельно оси тумбы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2626222/27 — 11, кл. В 63 В 21/06, 08.06. 78.

779166 фиг.2
