Способ отсыпки буртов сыпучих материалов
Иллюстрации
Реферат

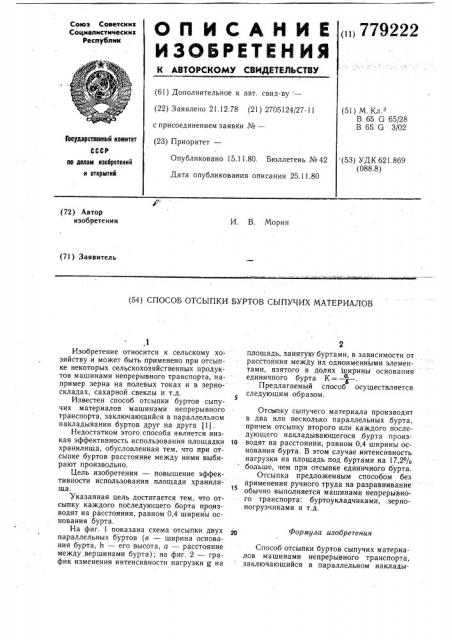

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 779222
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву — (22) Заявлено 21.12.78 (21) 2705124/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл з
В 65 G 65/28
В 65 G 3/02
Гасударственный комитет
СССР
Опубликовано 15.11.80. Бюллетень № 42
Дата опубликования описания 25.11.80 (53) УДК 621.869 (088,8) пе делам изобретений и открытий (72) Автор изобретения
И. В. Мори н (71) Заявитель (54) СПОСОБ ОТСЫПКИ БУРТОВ СЫПУЧИХ МАТЕРИАЛОВ
Формула изобретения
Изобретение относится к сельскому хо - зяйству и может быть применено при отсыпке некоторых сельскохозяйственных продуктов машинами непрерывного транспорта, например зерна на полевых токах и в зерноскладах, сахарной свеклы и т.д.
Известен способ отсыпки буртов сыпучих материалов машинами непрерывного транспорта, заключающийся в параллельном накладывании буртов друг на друга (1).
Недостатком этого способа является низкая эффективность использования площадки 10 хранилища, обусловленная тем, что при отсыпке буртов расстояние между ними выбирают произвольно.
Цель изобретения — повышение эффективности использования площади хранили- ща.
Указанная цель достигается тем, что отсыпку каждого последующего борта производят на расстоянии, равном 0,4 ширины основания бурта.
На фиг. 1 показана схема отсыпки двух параллельных буртов (в — ширина основания бурта, h — его высота, а — расстояние между вершинами бурта); на фиг. 2 — график изменения интенсивности нагрузки g на
2 площадь, занятую буртами, в зависимости от расстояния между их одноименнЬ|ми элементами, взятого в долях ширины основания единичного бурта К= —
Предлагаемый способ осуществляется следующим образом.
Отсыпку сыпучего материала производят в два или несколько параллельных бурта, причем отсыпку второго или каждого последующего накладывающегося бурта производят на расстоянии, равном 0,4 ширины основания бурта. В этом случае интенсивность нагрузки на площадь под буртами на 17,2% больше, чем при отсыпке единичного бурта.
Отсыпка предложенным способом без применения ручного труда на разравнивание обычно выполняется машинами непрерывного транспорта: буртоукладчиками, зернопогрузчиками и т.д.
Способ отсыпки буртов сыпучих материалов машинами непрерывного транспорта, заключающийся в параллельном наклады779222
0,Ыб
001 О,/ 0,2 03 0Ю 0,Х 0,б 0,7 0б 0,У 1,0
Фиг. 2
Составитель Н. Никитина
Редактор И. Нанкина Техред К. Шуфрич Корректос В. Бутяга
Заказ 7948/27 Тираж 914 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
3 нанни буртов друг на друга, отличающийся тем, что, с целью повышения эффективности использования площади хранилища, отсыпку каждого последующего бурта производят на расстоянии, равном 0,4 ширины основания бурта.
Источники информации, принятые во внимание при экспертизе
1. Новожилов М. Г., Ройзен Я. Ш. и
Эрперт А. М. Качество рудного сырья черной металлургии. М., «Недра», 1977, с. 136 †1, рис. V.7.
