Огнеупорная композиция для изготовления монолитных футеровок

Огнеупорная композиция для изготовления монолитных футеровок

Иллюстрации

Показать все

Реферат



Р н и

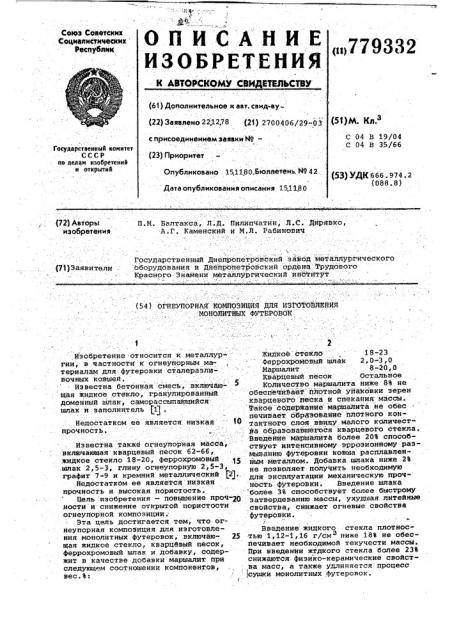

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскнк

Социалистических

Республнк ин779332

К АВТОРСК©МУ СВИДИТИЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено 221278 {21) 2700406/29-03 (Я}М. Кл.З

С 04 В 19/04

С 04 В 35/66 с присоединением заявки №Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано 15,1180.Бюллетень, ¹ 4 2

Р3) УДК 666 . 974 . 2 (088. 8) Дата опубликования описания 151180 (72) Авторы изобретения

П.M. Валтакса, Л. Д. Пилнпчатнн, ЛХ. Дйравко, A;F, Каменский и М,Л. РабиновиЧ

Государственный Днепропетровский завод металлургического (71)Заявители . оборудования и Днепропетровский ордена трудового

Красного Знамени металлургический институт (54) ОГНЕУПОРНАЯ КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ, МОНОЛИТНЫХ ФУГЕРОБОК

Изобретение относится к металлур-. гии, в частности к огнеупорным материалам для Футеровки сталеразливочных ковшей, : Известна бетонная смесь, вклюЧаа- щая жидкое стекло, гранулированный доменный шлак, саморассыпайщийси шлак и заполнйтель f1) . недостатком ее является; низкая : t0 прочность.

Известна также огнеупорная масса, вклЮчающая кварцевый песок 62-66, жидкое стекло 18-20, ФеррохромОвйй .шлак 2,5-3, глину огнеупорную 2,5-3, графит 7-9 и кремний металлический p),, Недостатком ее является низкая прочность н высокая пористость.

Цель изобретения — повышение проч-2п ности и снижение открытой пористости огнеупорной композиции;

Эта цель достигается тем, что огнеупорная композиции для изготовления монолитных Футеровок, включаю- 25 щая жидкое стекло, кварцевый песок, феррохромовый шлак и добавку, содержит в качестве добавки маршалит при следующем соотношении компонентов, вес.%:

Жидкое- Ы екло 18-23

Феррохромовый шлак 2,0-3,0

Маршалит — 8-20,0

Кварцевый песок Остальное

Количество маршалита ниже ВВ не обесйечивает плотной упаковки зерен кварцевого"песка и спекания массы. инакое сбдефййание марыалита не обес печивает образование плотного контактного слоя ввиду малого количестфе образовавшегося кварцевого стекла.

9веденйе маршалита более 20% способствует интенсивйому зррозионному размыванию Футеровки ковша расплавлейным металлом. Добавка шлака ниже 2В не позврляет получить необходимую для зксплуатации механическую прочность Футеровки, Введение шлака более 3й способствует более быстрому затвердеванию массы, ухудшая литейные свойства, снижает огневые свойства

Футеровки.

/ .

Введение жидкого стекла плотностью 1,12-1,16 r/ñì ниже 18% не обеспечивает необходимой текучести массы.

При введении жтдкого стекла более 23% снижаются Физико-керамические свойства масс, а также удлиняется процесс

1сушки монолитных Футеровок.

3 779332 4

Огнеупорную самотвердек@ую массу, состоящую из кварцевого песка, маршалита и феррохромового шлака готовят в двухвальном смесителе. Матерна лм в смесительный агрегат поступают одновременно. Влажность массы 18-233.

Готовую массу йодают в зазор между установленным шаблоиом и "арматур° ° слоем ковша. Заливку футероэки рбйзводят до уровня сливного носка.

Через 40 мин после заливки шаблон удаляют из ковша. Футеровка находит ся" в естественных условиях 2-3 ч. Сушку Футеровки осуществляют природным. газом при расходе 400-450 мЭ/ч в вер. тикальном положении ковша, продолжительность сушки 13-15 ч при

800-9О0оС.

Составы масс указаны в табл. 1, в табл. 2 даны физико-керамические

te показатели композиций. таблица 1«

Пределы количества ингредиентов, Ъ

Составы

Средний . Верхний

Нижний

Предлагаемый

63„8

14,0

60,0

20,0

66,0

23,0

3,0

18, 0- .

2,2

20,0 2,2

Известный;Кварцевый песок

Жйдкое стекло

Глина огнеупорная

Феррохромовый шлак

1««««««««« «««4 é«««««Мй«ЫФМйе

«

1

T l3 м«« Ъ« «Фмъ 4 л«Мье«««»и

Физико-керамические свойства

Предел проч- Открытая лииейный ности при пористость роат при сжатии, ;. Ъ 1600 С кгс/см с вццержкой 2 ч,% блица 2

«1 Й«««5 ««»М «««« °

Шлакоразъедание при

1600 С с выдержкой

30 мин, мм

««««««»,«««

26,8

26 1

26,7

4,9

152

3,8

128

26 0

137

3,7

122

209

25ю

131.„201

120

103

108

ЖидкОе стеклор плотйостью

1 1 2-1, 16 г/см ".

Графит

Кремний металлический, 62,0

19,0

3, О.9 0

4сО 3,0

779332

Формула изобретения

Стоимость материалов предлагаемого состава значительно ниже стоимости материалов, используемых в известной массе. Стоимость одной тонны серебристого графита в условиях ДЗМО составляет 175-200 руб, а одной тонны маршалита - 14-19 руб.

Огнеупорная композиция для изго-. товления монолитных футеровок, вклю-, чающая жидкое стекло, кварцевый песок, феррохромовый шлак и добавку, о т- л и ч а ю щ а я с я тем, что, c. целью

? повышения прочности и снижения открытой пористости, она содержит в .tcaчестве добавки маршалит при следующем соотношении компонентов, Вес.%г

Жидкое стекло 18-23

Феррохромовый шлак 2,0-3,0

Маршалит 8,0-20,0

Кварцевый песок .Остельное ? ис?точники информации, принятые во вйймание при экспертизе

1. Авторское свидетельбтво СССР

9 346272, кл. С 04 В 19/04, 1971.

2. Авторское свидетельство СССР

9 543643, кл С 04 В 35/66,. 1975 (прототип).

Составитель О. Моторина

Редактор С. Тимохина Техред Ж,Кастелевич Корректор Г. Решетник

«? М «Й«

Заказ 7957/33 : Тираж 671, Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5

««

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
