Бетонная смесь для изготовления теплостойких изделий
Иллюстрации
Показать всеРеферат
книне -Jr 4 вотзкв,.у, -:- ---",Х

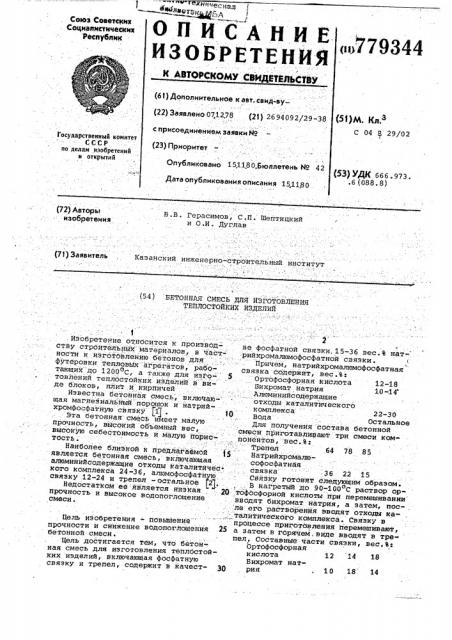

Союз Советскнк
Социалнстических Реснублик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ ощ779344
Ф
Ф (6 f ) Дополнительное к авт. свид-ву(22) Заявлено 071278 {25) 2694092/29-38 (51)м. к.
С 04 29/02 с присоединением заявки ¹
Государственный комитет
СССР ио делам изобретений и открытий
Опубликовано 151180,Бюллетень ¹ 42 (23) Приоритет (53) УДК 666.973. .6 (088. 8) Дата опубликования описания 15.1180 (72) Авторы йзобретения, В .В, Герасимов, С .П. Шейтицкий и О.И. Дуглав
Казанский инженерно-строительный институт (71) Заявитель с (54) ветонниг смесь Для изготовления
ТЕПЛОСТОЙКИХ ИЗДЕЛИЙ
1 . Изобретение относится к производ- ве фосфатной связки. 15-36 вес.% нат- ству строитеЛьных материалов, в част- рийхромалюмофосфатной связки. ности к изготОвлению бетонов для ...:.:.. Причем, натрийхромалюмофосфатная футеровки тепловых агрегатов, рабо- связка содержит, вес.4: о тающих до 1200 С, а также для изго- 5 Ортофосфорная кислота 12-18 товлений теплостойких иэделий в ви- . вихромат натрия 10-14 де блоков, плит,и кирпичей . -: ллюминийсодержащие
Известна бетонная смесь, вклюЧаю- . отходы каталитического щая магнезиальный порощок и натрий-, комплекса 22-30 хромфосфатную связку (1(. >0 вода .. Остальное
- Эта бетонная смесь имеет малую для получения состава бетонной прочность, высокий объемный вес, смеси йриготавливают три смеси ком" вйсокую себестоимость и малую йордис- понентов, вес.%: тость. — . -: " ::: трепел 64 78 85
Наиболее близкой к предлагаемой ($ Натрийхромалюявляется бетонная смесь, включающая ... софосфатная алюминийсодержащие отходы каталитичес-.: . связка 36 22 15 кого комплекса 24-36, алюмофосфатную . Связку готовят следующим образом. связку 12-24 и трепел -остальное (2).; В нагретый до 90-100ОС раствор орНедостаткоМ ее является низКая 2О:,тофосфорной кислоты при перемешивании прочность и высокое водопоглощение . вводят. бихромат натрия, а затем, пос-, смеси. ле его растворения вводят отходы ка - талитического комплекса. Связку в цель изобретения - повьпйение" процессе приготовления перемешивают, прочности и снйжение водопоглощения .25 а затем в горячем, виде вводят в тре- бетонной смеси . пел Составные части связки, вес.%г
Цель достигается тем, что бетон- Ортофьсфорная ная смесь для изготовления теплбстой- кислота 14 18 ких изделий, включающая фосфатную Бихромат натсвязку и трепел, содержит в качест- 30 рия
18. 14
779344
Пористость, ф
Объемный вес., г/GM J
Прочность на сжатие, кг/си
Водопоглощение, Ъ
Количество в бетонной смеси натрий хромалюмофосфатной связки вес.Ъ
Предлагаемая смесь
3 25,65
25,7
1,71 ..
1,7
1,72
15, 25
15,28
15,3
378
282
22
368
Известная смеСь.125
22, /
Оптимальное содержание в бетон ной смеси натрийхромалюмофосфатной связки лежит в пределах 20-28 вес.Ъ.
При дальнейшем увеличении или уменьшении содержания в бетонной смеси натрийхромалюмофосфатной связки . ухудшаются физико-механической характеристики отвержденных изделий.
Отходы каталитического комплекса имеют следующий состав, вес.Ъ:
S 101 7 91; Cr20g 1 5,7; А120 69э
KNOT 4,93, Fe 0y 2,25. Указанные окислы образуют с ортофосфорной кислотой в процессе отверждения фосфатные цементы, которые упрочняют композицию. Отходы каталитического
Комплекса — отходы химического про изводства. Трепел — дешевый строительный материал, образующий с ортоФосфорной кислотой при отверждении силикатнофоафатные цементы. Ортофосфорную кислоту берут экстракционную.
Из полученной бетонной смеси можно изготовлять теплостойкие строительные изделия и бетоны, работаю.—
"щие до температуры 1200оС в виде футербвки, а также "в виде блоков, плит и кирпичей. формула изобретения
30 1 . Бетонная смесь для изготовле1 ния теплостойких изделий, включающая фосфатную связку и трепеМ, о тJ л и ч а ю щ а я с я тем, что, с целью повышейия прочнбсти и снюкения
35 водопоглбщения, она содержит i качестве фосфатной связки 15-36 вес.Ф натрийхромалюмофосфатной связки.
2. Смесь по п. 1, о т л и ч а ю-, щ а я с я тем, что натрийхромалю40 мофосфатная связка содержит, вес.%:
Ортофосфорная кислота 12-18
Бихромат натрия . 10-14
Алюминййсодержащие отходи каталитического комплекса 22-30
Вода Остальное .
Состав итель О. Моторина
Техред Ж.Кастелевич Корректор Ю. Макаренко,Редактор Е. Дорошенко
Заказ 7957/33 Тираж 671 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Алюминийсодержащие отходы каталитйческого комплекса 30 24 22
Вода 48 44 46
Полученную бетонную смесь тщательо перемешивают, а затем иэготавли ают кубы 5х5х5 см методом прессования.при Р = 100-120 кг/см . Полученные образцы сушат при 80-90 С в сушильном шкафу в течение 3 ч, а за-: тем термообрабатывают в течение
1 ч при 350-400 С. После их остывания производят определение объемного веса, водопоглощения, порйстости, прочности на сжатие.
Результаты испытания приведены в таблице °
Источники информации,,принятые во внимание при эквпертизе
50, 1. Авторское свидетельство СССР
Р 504724, кл. С 04 В 15/00, 2. Авторское свидетельство СССР по заявке 9 2652165, кл. С 04 В 29/02, 07, 1978.
