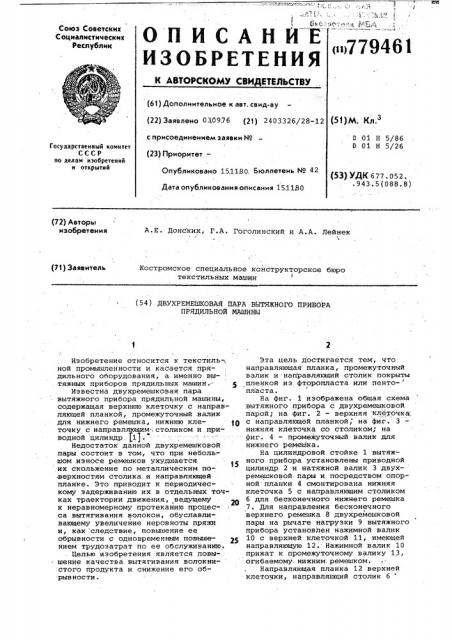

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ () ;, б; )A,;ъ ..с .) ) „1 с, б

< ))779461

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . (61) Дополнительное к авт. свид-ву (22) Заявлено 030976 (21) 2403326/28-12 с присоединением заявки М9 (23) Приоритет—

Опубликовано 151130, Бюллетень Ко 42

Дата опубликования описания 15.1130 (5!)М. Кл. D 01 Н 5/86

0 01 Н 5/26

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 677. 052. .943.5(088.8) (72) Авторы изобретения

A,Е. Донских, Г.А. Гоголинский и A.À. Лейнек

Костромское специальйое конструкторское бюро текстильных машин (71) Заявитель (54) ДВУХРЕМЕШКОВАЯ ПАРА ВЫТЯЖНОГО ПРИБОРА

ПРЯДИЛЬНОЙ МАШИНЫ

Р

Изобретение относится к текстиль-1 ной промышленности и касается прядильного оборудования, а именно вы.тяжных приборов прядильных машин.- 5

Известна двухремешковая пара вытяжного прибора прядильной машины, содержащая верхнюю клеточку с направляющей планкой, промежуточный валик для нижнего ремешка, нижнюю клеточку с направляющим. столиком и приводной цилиндр.(1).

Недостаток данной двухремешковой пары состоит в том, что при неболь-. шом износе ремешков ухудшается их скольжение по металлическим по.верхностям столика и направляющей планке. Это приводит к периодическому задерживанию их в отдельных точках траектории движения, ведущему к неравномерному протеканию процесса вытягивания волокон, обуславливающему увеличение неровноты пряжи и, как следствие, повышение ее обрывности с одновременным повышением трудозатрат по ее обслуживанню. . Целью изобретения является ловышение качества вытягивания волокнистого продукта и снижение его обрывности.

Эта цель достигается тем, что направляющая планка, промежуточный валик и направляющий столик покрыты пленкой из фторопласта или пенто- пласта.

На фиг. 1 изображена общая схема вытяжного прибора с двухремешковой парой; на фиг. 2 — верхняя клеточка: с направляющей планкой; на фиг ° 3 нижняя клеточка со столиком; на фиг. 4 — промежуточный валик для нижнего ремешка.

На цилиндровой стойке 1 вытяжного прибора установлены приводной цилиндр 2 и натяжной валик 3 двух- ремешковой пары и посредством опорной планки 4 смонтирована нижняя клеточка 5 с направляющим столиком б для бесконечного нижнего ремешка

7. Для направления бесконечного верхнего ремешка 8 двухремешковой пары на рычаге нагрузки 9 вытяжного прибора установлен нажимной валик

10 с верхней клеточкой 11, имеющей направляющую 12. Нажимной валик 10 прижат к промежуточному валику 13, огибаемому. нижним ремешком.

Направляющая планка 12 верхней клеточки, направляющий столик б

779461 формула изобретения нижней клеточки и промежуточный валик 13, являющиеся опорными элементами для ремешков при их взаимодействии один с другим,,в местах контакта с ремешками покрыты пленками

14 — 16 из фторопласта или пентопласта, имеющими толщину до 0,35 мм.

Направляющая планка 12 имеет сменные клипсы 17, обеспечивающие заданное расстояние между верхним и нажимным ремешками; а направители 18 определяют положение верхнего ремешка 8 относительно нижнего ремешка 7.

В процессе работй вытяжного .прибора в его зоне между питающей парой

19 и выпускной парой 20 валиков.волокнистый продукт 21 в виде ровницы подвергается вытягиванию,. при котором осуществляется контроль отдельных волокон с помощью движущихся бесконечных ремешков °

Нижний ремешок 7 получает движение от приводного цилиндра 2 за счет прижима нижней ветви ремешка к промежуточному валику 13. Верхний ремешок 8 получает движение от фрикционного сцепления с нижним ремешком за счет выпуклости столика 6 и зажима верхнего ремешка между промежуточным валиком 13 через нижний ремешок и нажимным валиком 10. Наличие на промежуточном валике 13 пленки 16 иэ материала с низким коэффициентом трения позволяет проскальзывать ему и"не оказывать влияния на движение верхней ветви нижнего ремешка.

Пленки 14 и 15 на направляющей планке 12 и столике 6 обеспечивают плавность движения ремешков, способствуют повышению качества вытягивания волокнистого продукта и увеличению срока службы ремешков.

Кроме того, наличие пленок позволяет снизить потребляемую вытяжным прибором энергию на егб привод.

Скругленная под небольшим радиусом передняя часть столика 6 и направляющая планка 12 неподвижны, поэтому на них невозможны намоты волокон и создается возможность подвинуть их на расстояние 22

1 24 мм к линии зажима выпускной пары

20, что ведет к лучшему контролю волокон в этой зоне.

Двухремешковая пара вытяжного приЩ бора прядильной машины, содержащая верхнюю клеточку с направляющей; планкой, промежуточный валик для нижнего ремешка, нижнюю клеточку . с направляющим столиком и приводной

25 цилиндр. о т л и ч а ю щ .а я с я .тем, что, с целью повышения качества вытягивания волокнистого продукта и снижения его обрывности, направляющая планка, промежуточный валик и направляющий столик покрыты

Зо пленкой из фторопласта. или пентопласта. источники информации, принятые во внимание при экспертизе

Я . 1. Авторское свидетельство СССР

М 83627, кл. D 01 Н 5/26, 1964.
