Устройство для забора воды из скважины

Устройство для забора воды из скважины

Иллюстрации

Показать все

Реферат



.4A

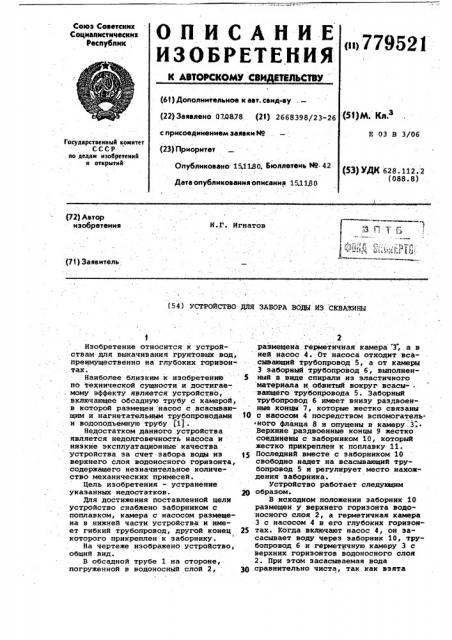

ОПИСАНИЕ

ИЗОБРЕТЕйИЯ

К АВТОРСКОМУ СВИ ВТВЛЬСТВУ

Союз Советских

Социалистических

Республик, !

>779521 (61) Дополнительное к авт. саид-ву (22) Заявлено 070878 (2! ) 2668398/23-26 с присоединением заявки Йо (23) Приоритет

Опубликовано 15,1180, Бюллетень М 42 (51)М. Кл з

E 03 В 3/06

Государственный комитет

СССР по дедам изобретений н открытий (53) УДК 628. 112.2 (088.8) Дата опубликования описания 151 180 (72) Автор изобретения

И.Г. Игнатов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАБОРА ВОДЫ ИЗ СКВАЖИНЫ

Изобретение относится к устройствам для выкачивания грунтовых вод, преимущественно на глубоких горизонтах.

Наиболее близким к изобретению S по технической сущности и достигае. мому эффекту является устройство, включающее обсадную трубу с камерой, в которой размещен насос с всасывающим и нагнетательным трубопроводами 10 и водоподъемную тРУбУ (1) .

Недостатком данного устройства является недолговечность насоса и низкие эксплуатационные качества устройства за счет забора воды из 15 . верхнего слоя водоносного горизонта, содержащего незначительное количество механических примесей.

Цель изобретения - устранение укаэанных недостатков. 20 . Для достижения поставленной цели устройство снабжено заборником с поплавком, камера с насосом размещена в нижней части устройства и имеет гибкий трубопровод, другой конец 25 которого прикреплен к эаборнику.

На чертеже изображено устройство, общий вид.

В обсадной трубе 1 на стороне, погруженной в водоносный слой 2, 30

2 размещена герметичная камера 3, а в ней насос 4. От насоса отходит всасывающий трубопровод 5, а от камеры

3 заборный трубопровод 6, выполненный в виде спирали иэ эластичного материала и обвитый вокруг всасы-iarorgexo epy6anposopa 5. Заборный трубопровод б имеет внизу раздвоенные концы 7, которые жестко связаны с насосом 4 посредством вспомогатель° ного Фланца 8 и опущены в камеру 3..

Верхние раздвоенные концы 9 жестко соединены с эаборником 10, который жестко прикреплен к поплавку 11.

Последний вместе с заборником 10 свободно надет на всасывающий трубопровод 5 и регулирует место нахождения эаборника.

Устройство работает следующим образом.

В исходном положении заборник 10 размещен у верхнего горизонта водо носного слоя 2, а герметичная камера

3 с насосом 4 в его глубоких горизонтах. Когда включают насос 4, он засасывает воду через заборник 10, трубопровод б и герметичную камеру 3 с верхних горизонтов водоносного слоя

2. При этом эасасываемая вода сравнительно чиста, так как взята

779521

Формула изобретения

Составитель Е. Агеева

Редактор О. Колесникова Техред Н.вабурка Корректор Г. Назарова

° аз зз юю ю

Тираж 837 Подписное

ВНИИПИ Государственного комитЕта СССР по" делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7977/47

Филиал ППП "Патент", г.. Ужгород ул. П юектная,4---. с верхних горизонтов, где она чище вследствие отстоя и, кроме того, не подвержена действищ4насоса 4. По трубопроводу 5 вода подается на поверхность земли.

Устройство для забора воды иэ .скважины, включающее обсадную трубу с камерой, в которой размещен насос с .всасывающим и нагнетательным трубопроводами и водоподъемную трубч, о т.л и ч а ю щ е е с я тем, что, с целью повышения долговечности насоса и эксплуатационных качеств устройства, оно снабжено заборником с поплавком, .камера размещена в нижней части устройства и имеет гибкий трубопровод, другой конец которого прикреплен к эаборнику.

Источники информации, принятые во внимание при экспертизе

tO 1. Авторское свидетельство СССР

iso заявке В 2556139/26, кл. Е 03 В

3/06, 12.12.77.
