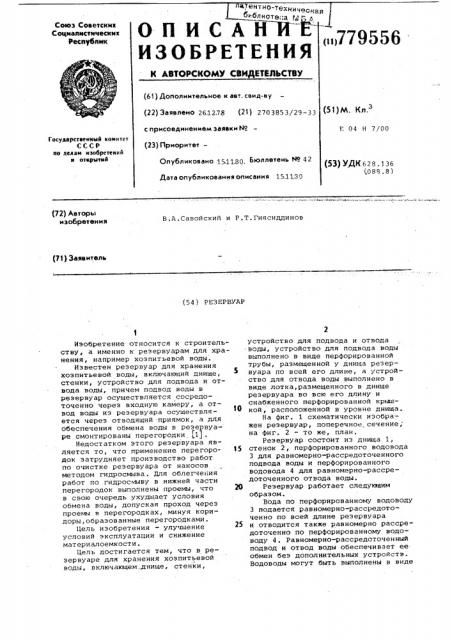

Союз Советских

Социалистических

Республик (ii)779556

Ф, .з

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 2б1278 (21) 2703853/29-33 с присоединением заявки М (23) Приоритет—

Опубликовано 15.1180 Бюллетень Но 42 (51)М. Кп.

F 04 Н 7/00

Государственный комитет

СССР ио демам изобретений и открытий (53) УДК 628 . 3 36 088. 8 ) Дата опубликования описания 15.1130 (72) Авторы изобретения

В.А.Савойский и P.Т.Гиясиддинов (71) Заявитель (54) РЕЗЕРВУАР

Изобретение относится к строительству, а именно к резервуарам для хранения, например хозпитьевой воды .

Известен резервуар для хранения хозпитьевой воды, включающий днище, стенки, устройство для подвода и отвода воды, причем подвод воды в резервуар осуществляется сосредоточенно через входную камеру, а отвод воды иэ резервуара осуществляется через отводящий приямок, а для обеспечения обмена воды в резервуаре смонтированы перегородки 1 .

Недостатком этого резервуара является то, что применение перегородок затрудняет производство работ по очистке резервуара от наносов методом гидросмыва. Для облегчения работ по гидросмыву в нижней части перегородок выполнены проемы, что в свою очередь ухудшает условия обмена воды, допуская проход через проемы н перегородках, минуя коридоры, образованные перегородками.

Цель изобретения - улучшение условий эксплуатации и снижение материалоемкости.

Цель достигается тем, что в резервуаре для хранения хоэпитьевой воды, включающем. днище, стенки, устройство для подвода и отвода воды, устройство для подвода воды выполнено в виде перфорированной трубы, размещенной у днища резервуара по всей его длине, а устройство для отвода воды выполнено в виде лотка, размещенного в днище резервуара во всю его длину и снабженного перфорированной крышкой, расположенной в уровне днища.

На фиг. 1 схематически изображен.резервуар, поперечное. сечение, на фиг. 2 — то же, план.

Резервуар состоит иэ днища 1, стенок 2, перфорированного водовода

3 для равномерно-рассредоточенного подвода воды и перфорированного водовода 4 для равномерно-рассредоточенного отвода воды.

Резервуар работает следующим образом.

Вода по перфорированному водоводу

3 подается равномерно-рассредоточенно по всей длине резервуара и отводится также равномерно рассредоточенно по перфорированному водоводу 4. Равномерно-рассредоточенный подвод и отвод воды обеспечивает ее обмен беэ дополнительных устройств.

Водоводы могут быть выполнены в виде

Р т

77955$ перфорированных круглых или прямо угольных труб или лотков, перекрытых перфорированными крышками.

Выполнение резервуара с устройст— вой для подвода воды в резервуар и ее отвода в форме перфорированных водоводов позволяет улучшить условия эксплуатации резервуара, обеспечивая надежный обмен воды без применения йерЕгородок. ЭкономитСя ма" териал ; расходуемый на перегородки.

Допускается беспрепятственное при-менение широкой механизации при очистке резервуара от наносов.

Формула изобретения

Резервуар для хранения хозпитьевой воды, включающий днйще, стенки, уст4 ройство для подвода и отвода воды, отличающийся тем, что, с целью улучшенйя условий эксплуатации и снижения материалоемкости, устройство для подвода воды выполнено в виде перфорированной трубы, размещенной у днища резервуара по всей его длине, а устройство для отвода воды выйолнено в виде лотка, размещенного в днище резервуара во всю его длину и снабженного

IO перфорированной крьыкой, расположенной в уровне -днища.

Источники информации, принятые во внимание при экспертизе

1. Типовой проект 4-18-853, ГПИ

15 Союэводоканалпроект, 1965.
