Устройство для шаговой передвижки базы струга

Устройство для шаговой передвижки базы струга

Иллюстрации

Показать все

Реферат



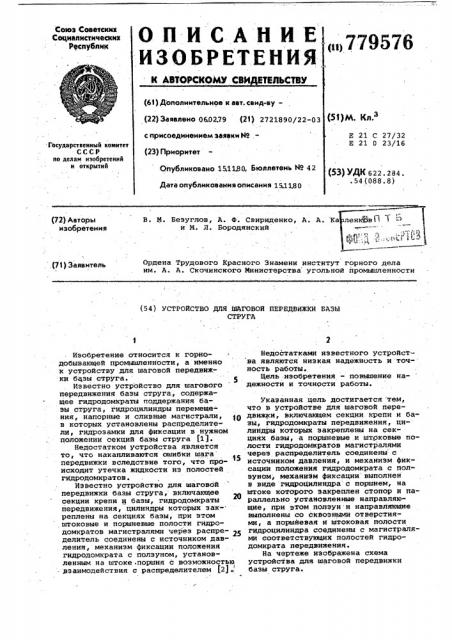

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТЮЛЬСТВУ

Союз Советских

Социалистических

Республик

<и1 779576

1 (6!) Дополнительное к авт.свид-ву(53)М. Кл. (22) Заявлено 060279 (21) 2721890/22-03

В 21 С 27/32

Е 21 D 23/16 с присоединением заявки l49—

Гасударственный комитет

СССР ио делам изобретений и открытий (23) Приоритет (53) УДК 622. 284. .54(088.8) Опубликовано 15,1180, Бюллетень Йо 42

Дата опубликования описания 15.1180 (72) Авторы изобретения

В. 1. Безуглов, A. Ф. Свириденко, A. A. К и М. Л. Бородянский

Ордена Трудового Красного Знамени институт горного дела им. A. A. Скочинского Министерства угольной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ,ШАРОВОЙ ПБРБДВИЖКИ БАЗЫ

СТРУГА

Изобретение относится к горнодобывающей промышленности, а именно к устройству для шаговой передвижки базы струга. .5

Известно устройство для шагового передвижения базы струга, содержащее гидродомкраты поддержания базы струга, гидроцилиндры перемещения, напорные и сливные магистрали, 1п в которых установлены распределители, гидроэамки для фиксации в нужном доложении секций базы струга (1).

Недостатком устройства является то, что накапливаются ошибки шага передвижки вследствие того, что происходит утечка жидкости иэ полостей гндродомкратов.

Известно устройство для шаговой передвижки базы струга, включающее секции крепи и базы, гидродомкраты передвижения, цилиндры которых зак-. реплены на секциях базы, при этом штоковые н поршневые полости гидродомкратов магистралями через распре- 2с делитель соединены с источником давления, механизм фиксации положения гидродомкрата с полэуном, установленным на штоке, поршня с воэможностью

I взаимодействия с распределителем (2) .;

Недостатками известного устройства являются низкая надежность и точность работы.

Цель -изобретения — повышение на- дежности и точнОсти работы.

Указанная цель достигается тем, что в устройстве для шаговой передвижки, включающем секции крепи и базы, гндродомкраты передвижения, цилиндры которых закреплены на секциях базы, а поршневые и штрковые полости гндродомкратов магистралями через распределитель соединены с источником давления, и механизм фиксации положения гидродомкрата с полвуном, механизм фиксации выполнен в виде гидроцилиндра с поршнем, на штоке которого закреплен стопор и параллельно установленные направляющие, при этом полэун и направляющие выполнены со сквозными отверстиями, а поршйевая и штоковая полости гидроцилиндра соединены с магистралями соответствующих полостей гидродомкрата передвижения.

На чертеже изображена схема устройства для шаговой передвижки базы струга.

779576

Устройство содержит гидродомкраты 1 передвижения, цилиндры 2 которых подсоединены к секциям 3 базы струга, а штоки 4 — к секциям 5 крепи.

Каждая секция крепи имеет механизм фиксации в виде гидроцилиндра 6, шток которого соединен со стопором 7. На штоке 4 гидродомкрата 1 передвижения установлен ползун 8 в направляющих

9, в боковых стенках 10 которых выполнены отверстия. Направляющие закреплены на основании секции крепи. Полэуи имеет регуляторы - упоры 11. На каждой секции крепи установлен гидрораспределитель 12, имеющий руко« ятку 13 ручного управления и рычаг

14 с пружиной 15..Пульт 16 управления,15 установленный на штреке, связан гид,"равлически посредством магистралей

17 и 18 с главным оборудованием (на чертеже не показано). Штокбвая и поршневая полости гидродомкрата 1 соеди- Щ иены с распределителем магистралями

19 и 20, при этом магистраль 19 связана со штоковой полостью гидродомкра-. та, а магистраль 20 — с поршневой полостью. Гидрораспределитель 12 соединен с пультом управления магистралью

21, Иеханизм фиксации имеет кран 22 на трубопроводе, соединяющем его поршневую полость . с магистралью 20.

Устройство работает следующим .образом.

3D

Перед выдвижкой базы струга (или конвейера) гидродомкраты передвиже.ния находятся в раздвинутом положении, стопор механизма фиксации контролирует положение ползуна Э относительно направляющей 9 и боковых ее стенок 10, кран 22 открыт, гидро- распределитель 12 установлен в поло- жении 1, при которой магистрали 19 и

20 соединены с магистралями 17 и 18 4Q соответственно, а последние закрыты на пульте 16 управления.

Оператор на пульте управления подсоединяет магистраль 17 с напором, а магистраль 18 — с небольшим подпором, достаточным для передвижения поршня гидрофиксатора. При этом г1од. действием напора шток гидрофиксатора выдвигает стопор 7 из отверстия полэуна (преодолевая силу трения, формируемую давлением в штоковой полости

- гидродомкрата 1). КОгда "стопop выйдет из отверстия ползуна, начинает двигаться в цилиндр шток гидродомкрата

1 и своим упором 11, воздействуя "на рычаг 14 распределителя, переводит

его в положение Il, при котором магистраль 19 (штоковая полость гидро.домкрата 1) отсекается от магистралй 17, а магистраль 20 остается соединенной с магистралью 18. Ход щ штока гидродомкрата 1 прекращается и начинает вдвигаться бтопор 7 в отверстие ползуна и направляющих- под

I,. действием небольшого напора магистрали 18 (при этом шток гидродомкра-. та 1 остается неподвижным, так как магистраль 19 закрыта распределителем) .

Далее оператор соединяет магистраль 18 с напором, магистраль 17с небольшим подпором (или со сливом), при этом механизм фиксации дожимает стопор в отверстия. Гидрораспределитель возвращается в положение 1 (при : этом рычаг 14 проходит упор, сжимая пружину 15), при котором магйстраль

19 соединяется с магистралью 17,а магистраль 20 — с магистралью 18 ° Под действием напора магистрали 18 цилиндр гидродбмкрата .1 передвигается до упора в поршень, выдвигая секцию базы на шаг передвижки. Магистрали 17 и 18 закрываются .на пульте и исполнительный орган (струг) снимает стружку угля. Операции повторяются до выборки хода полэуна, после чего цикл выемки заканчивается.

В прецлагаемом устройстве наст ройка на необходимую толщину стружки осуществляется путем изменения. шага расстановки упоров,11, при этом расстояния между осями сквозных отверстий ползуна меньше, чем минимальная толщина стружки.

Перед выдвижкой секции (осуществляется при местном управлении) рас пределитель 12 находится в положении Т, магистрали 17 и 18 закрыты на пульте, положение полэуна фиксируется стопором, секции расперты, на пуль- . те магистрали 17 и 18 соединяются со сливом (подпором) и напором соответственно. Рабочий в лаве закрывает кран 22, снимает распор со стоек секции крепи и переводит распределитель 12 в пбложенне III, при котором маги-: страль 19 соедийяется с магистралью

18, а магистраль 20 — со сливом (подпором) через магистраль 17. Шток начинает вдвигаться и цилиндр гидродомкрата 1 и подтягивает секцию крепи к базе струга. 8 конце. хода открывается кран 22, в результате чего механизм" фиксации выводит стопор 7 из отверстия ползуна 8. Кран 22 закрывается и распределитель переводится снова в положение Х, при котором шток под действием напора, поступающего из магистрали 18 в поршневую полость, выдвигается в. завал и в конце кода открывается кран 22 и стопор

7 фиксирует положение штока. Магистрали 17. и 18 закрываются, устройство йодготовлено для выемки угля.

Эффективность работы предлагаемого устройства не зависит от утечек жидкости. Кроме этого, если по какимлибо причинам при передвижке базы струга на шаг цилиндра i-ой секции шток не додвинулся до упора в поршень на величину а Ь, то при следующей выдвижке ой имеет воэможность передвинуться"на величину hh + h где h — расстояние между соседними

779576

Составитель A. Молитвин

Техред M. Петко Корректор М. Демчик

Редактор С. Лыжова

Заказ 7984/44 Тираж 626 Подйисное

ВНИИПИ Государствейного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 отверстиями ползуна, т. е. последующие шаги корректируют. ошибку предыдущих.

Предлагаемое устройство обеспечивает повышенную надежность работы.

Формула изобретения

Устройство для шаговой передвижки базы струга, включающее секции крепи и базы, гидродомкраты передвижения, цилиндры которых закреплены на секциях базы, при этом штоковне и поршневые полости гидродомкратов магистралями через распределитель соединены с источником давления, механизм фик- 15 сации положения гидродомкрата с ползуном, установленным на штоке поршня с возможностью взаимодействия с рас пределителем, о т л и ч а,ю щ е ес я тем, что, е целью повышения надежности и точности работы, меха" низм фиксации выполнен в виде гидро" цилиндра с поршнем, на штоке которого закреплен стопор и параллельно установленные направляющие, tIpH этом ползун и направляющие выполнены со сквозными отверстиями, а поршневая н BltGKoBR$l полости гидроцилиндра соединены с магйстралями соответствующих полостей гидродомкрата передвижения.

Источники информации, принятые во внимание при экспертизе

1,. Яцких В. Г. и др. Горные мЭшины и комплексы. М., "Недра", 1974, с. 103-105.

2. Авторское свидетельство СССР

У 417636, кл. Е 21 0 23/16, 210272 (прототип).
