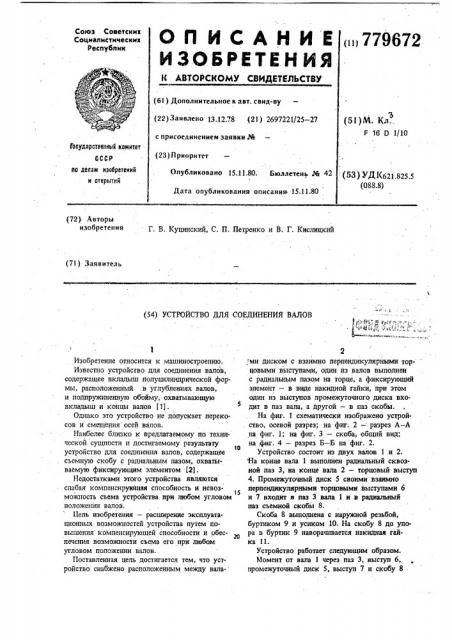

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii)779672 (61) Дополнительное к авт. свид-ву (5! )М. Кл..

Г 16 D 1/10 (22)Заявлено 13.12.78 (21) 2697221/25 — 27 с присоединением заявки М

Государстаоииый комитет (28) П риоритет

: (53) Уд К621.825.5 (088.8) по делам иэобретеиий и открытнй

Опубликовано 15.11.80. Бюллетень М 42

Дата опубликования описания 15.11.80 (72) Авторы изобретения

Г. В. Куцинский, С. П. Петренко и В. Г. Кислицкнй (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ВАЛОВ

Изобретение относится к машиностроеншо.

Известно устройство для соединения валов, содержащее вкладыш полуштлнндрической формы, расположенный в углублениях валов, и подпружиненную обойму, охватывающую вкладыш и концы валов (1).

Однако это устройство не допускает перекосов и смешения осей валов, Наиболее близко к предлагаемому по технической сущности н достигаемому результату то устройство для соединения валов, содержащее съемнуто скобу с радиальным пазом, охватываемую фиксирующим элементом (2).

Недостатками этого устройства являются слабая компенсирующая способность и невоз15 можность съема устройства при любом угловом положен1ш валов.

Цель изобретения — расширение эксплуатационных возможностей устройства путем повышенля компенсирующей способности и обеспечения возможности съема его при любом угловом положении валов.

Поставленная цель достигается тем, что устройство снабжено расположенным между вала! ми диском с взаимно перпендикулярными тор- цовыми выступами, один из валов выполнен с радиальным пазом на торце, а фиксирующий элемент — в виде накидной гайки, при этом один нэ выступов промежуточного диска входит в паз вала, а другой — в паз скобы.

На фиг. 1 схематически изображено устройство, осевой разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — скоба, общий вид; на фиг, 4 — разрез Б — Б на фиг, 2.

Устройство состоит из двух валов 1 и 2. На конце вала 1 выполнен радиальный сквозной паэ 3, на конце вала 2 — торцовый выступ

4. Промежуточный диск 5 своими взаимно перпендикулярными торцовыми выступами 6 и 7 входит в наз 3 вала 1 и в радиальный паз съемной скобы 8, Скоба 8 выполнена с наружной резьбой, буртиком 9 и усиком 10. На скобу 8 до упора в буртик 9 наворачивается накидная гайка 11.

Устройство работает следующим образом.

Момент от вала 1 через паз 3, выступ 6, промежуточный диск 5, выступ 7 и скобу &

779672

3 передается на вал 2. Наличие промежуточного диска 5 с выступами 6 и 7 позволяет компенсировать смещение валов. Гайка 11 может быть отвернута при любом угловом положении валов. Усик 10 стопорит гайку 11 в собранном устройстве.

Демонтаж устройства производится путем свинчивания гайки 11 и съема скобы 8.

Формула изобретения

Устройство для соед шения валов, содержащее съемную скобу с радиальным пазом, охватываемую фиксирующим элементом, о т л и ч а ю4 щ е е с я тем, что, с целью расширения эксплуатацношых возможностей, оно снабжено расположенным между валами диском .с взаимно перпендикулярными торцовыми высту-.

5 пами, ошш из валов выполнен с радиальным пазом на торце, а фиксирующий элемент — в виде накндной гайки, прн этом один пз выступов промежуточного диска входит в паэ вала, а другон — в паэ скобы.

О Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 546747, кл. F 16 D 1/10, 1977.

2. Авторское свидетельство СССР Р 420823, кл. F 16 D 1/10, 1974.

8 ff

Фю.е
