Способ получения высокопористых изделий для тепловой изоляции промышленного оборудования

Способ получения высокопористых изделий для тепловой изоляции промышленного оборудования

Иллюстрации

Показать все

Реферат

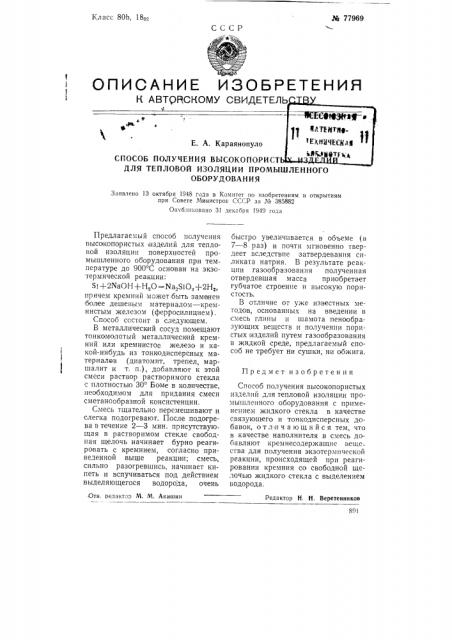

Ph 77969

Класс 80Ь, 18ог

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТ

E. A. Караянопуло

СПОСОБ ПОЛУЧЕНИЯ ВЫСОКОПОРИС

ДЛЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ ПРОМЫШЛЕННОГО

ОБОРУДОВАНИЯ

Заявлено 13 октября 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за Ке 385882

Опубликовано 31 декабря 1919 года

Предмет изобретения

Отв, редактор М. М. Акишин

Редактор Н. Н. Веретенников

891

Предлагаемый способ получения высокопористых изделий для тепловой изоляции поверхностей промышленного оборудования при температуре до 900 С основан на экзотермической реакции:

S1+2Na О Н+ Н,О = Na.S10, +2Н„ причем кремний может быть заменен более дешевым материалом — кремнистым железом (ферросилицием).

Способ состоит в следующем.

В металлический сосуд помещают тонкомолотый металлический кремний или кремнистое железо и какой-нибудь из тонкодисперсных материалов (диатомит, трепел, мар1 шалит и т. и.), добавляют к этой смеси раствор растворимого стекла с плотностью 30 Боме в кол|ичестве, необходимом для придания смеси сметанообразной консистенции.

Смесь тщательно перемешивают и слегка подогревают. После подогрева в течение 2 — 3 мин. присутствующая в растворимом стекле свободная щелочь начинает бурно реагировать с кремнием, согласно приведенной выше реакциями; смесь, сильно разогревшись, начинает кипеть и вспучиваться под действием выделяющегося водорода, очень быстро увеличивается в объеме (в

7 — 8 раз) и почти мгновенно твердеет вследствие затвердевания силиката натрия. В результате реакции газообразования полученная отвердевшая масса приобретает губчатое строение и высокую пористость.

В отличие от уже известных методов, основанных на введении в смесь глины и шамота пенообразующих веществ и получении пористых изделий путем газообразования в жидкой среде, предлагаемый спосоо не требует ни сушки, ни обжига.

Способ получения высокопористых изделий для тепловой изоляции промышленного оборудования с применением жидкого стекла в качестве связующего и тонкодисперсных добавок, отличающийся тем, что в качестве наполнителя в смесь дооавляют кремнесодержащие веще ства для получения экзотермической реакции, происходящей при реагировании кремния со свободной щелочью жидкого стекла с выделением водорода.
