Пироклапан
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик ру

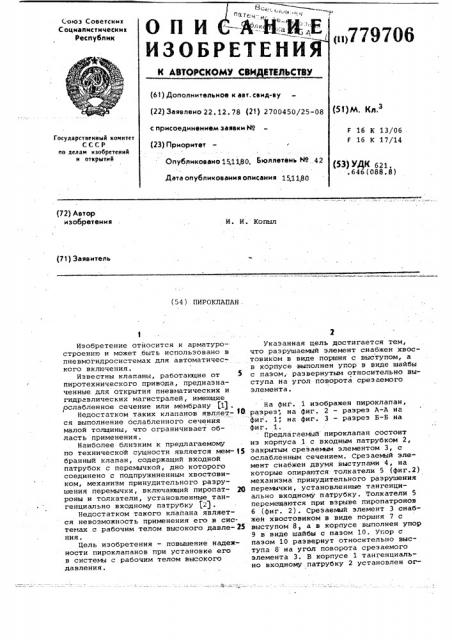

ИЗОБРЕТЕНИЯ (и>779706
К АВТОРСКОМУ СВИ ВТВЛЬСТВУ (22) Заявлено 22, 12. 7.8 (21) 2700450/25-08 51) + т. (61) Дополнительное к авт. свид-ву с присоединением заявки М (23) Приоритет
Государствеииый комитет
СССР оо делам изобретений и открытий
F 16 К 13/06
F 16 К 17/14
Опубликовано 151),80, ЬюллвтвHb H . 42 (53) УДК 621 .646(088.8) Дата опубликования описания 151180 (72) Автор изобретения
И. И. Копыл (71) Заявитель (54) ПИРОКЛАПАН.
На фиг. 1 изображен пироклапан, разрез, на фиг. 2 — разрез А-A на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.
Гредлагаемый пироклапан состоит нз корпуса 1 с входным патрубком 2, закрытым срезаеьым элементом 3, с ослабленным сечением. Срезаемый элемент снабжен двумя выступами 4, на которые опираются толкатели 5 (фиг.2) механизма принудительного разрушения перемычки, установленные тангенциально входному патрубку. Толкатели 5 перемещаются при взрыве пиропатронов
6 (фиг. 2). Срезаемый элемент 3 снабжен хвостовиком в виде поршня 7 с выступом 8, а в корпусе выполнен упор
9 в виде шайбы с пазом 10. Упор с пазом 10 развернут относительно выс" тупа 8 на угол поворота срезаемого элемента 3. В корпусе 1 тангенциально входному патрубку 2 установлен orИзобретение относится к арматуростроению и может быть использовано в пневмогидросистемах для автоматического включения.
Известны клапаны, работающие от пиротехнического привода, предназначенные для открытия пневматических и гидравлических магистралей, имеющие
I ослабленное сечение или мембрану (1) .
Недостатком таких клапанов являет- О ся выполнение ослабленного сечения малой толщины, что ограничивает область применения.
Наиболее близким к предлагаемому по технической сущности является мем- 15 бранный клапан, содержащий входной патрубок с перемычкой, дно которого соединено с подпружиненным хвостовиком, механизм принудительного разрушения перемычки, включающий пиропат- Я роны и толкатели, установленные тангенциально входному патрубку (2 .
Недостатком такого клапана является невозможность применения его в системах с рабочим телом высокого давле- 25 ния.
Цель изобретения — повышение надежности пироклапанов при установке его в системы с рабочим телом высокого давления.
Укаэанная цель достигается тем, что разрушаемый элемент снабжен хвостовиком в виде поршня с выступом, а в корпусе выполнен упор в виде шайбы с пазом, развернутым относительно выступа на угол поворота срезаемого элемента.
779706
Формула изобретения фуР. 5
ВНИИПИ Заказ 7996/51 Тираж 1095 Подписное
Филиал .ППП "Патент", г. Ужгород, ул. Проектная, 4
1, ранйчитель, ограничивающий угол по " ворота срезаемой части.
Пироклапан работает следующим образом.
До срабатыванйя пироклапан закрыт, рабочая среда находится в полости входного патрубка 2. Выступ 3 поршня
7 опирается на уйор 9, исключая"возмбжность разрушения среэаемого эле1 мента входного патрубка TIO ОСЛаблен ноМу сечению.
При" пода е электрического тока на пйропатроны б воспламеняющей их пи" ротехнические составы и образовавшие ся-газы перемещают толкатели 5, которые, воэдействуя на выступы 4 созда "ют крутящий момент и, поворачивая элемент 3, срезают его по ослаблейному сечению. Выступы 8 разворачиваются по окружнocòè,öî упора в ограничитель, при этом выступ 8 поршня 7 совпадает с пазом 10 до упора 9. Срезаемый элемент 3 под воздействием рабочего
" = ".давления перемещается, освобождая проход рабочей среды, и удерживается потоком в крайне л положении.
Пироклапан со среэаемым элементом, закрывающим входной патрубок и взаимодействующйм с механизмом поворота
" среэаемого элемента для его принудительного разрушения, включающим толкатели, установленные тангенциально входному патрубку, о т л и ч а ю
10 шийся тем, что, с целью повышения надежности, разрушаемый элемент снабжен хвостоаиком в виде поршня с выступом, а в корпусе выполнен упор в виде шайбы с пазом, развернутым отноt5 сительно выступа на угол поворота среэаемого элемента.
Источники информации, принятые" во внимание при экспертизе
1. Авторское свидетельство СССР
2О Р 297839, кл. F 16 K 17/16, 1969.
2. Авторское свидетельство СССР
Р 345317, кл. F 1б К 17/16, 1970.
