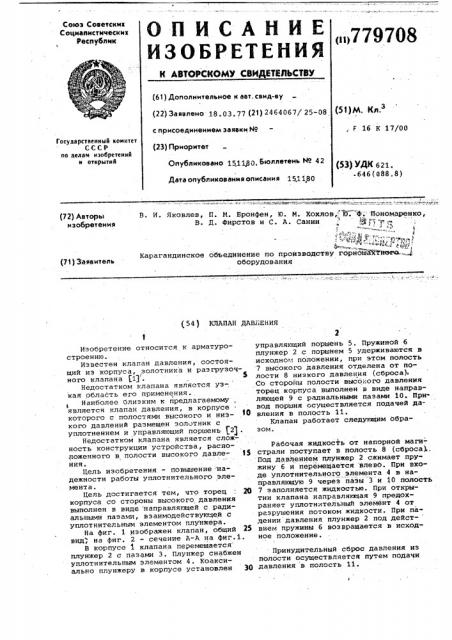

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ""

К АВТОРСКОМУ Сви ЕТИЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.03. 77 (21) 2464067/ 25-08 (51)hh.

16 К 17/00 с присоединением заявки йо

Государствеииый комитет

СССР оо делам изобретений и открытий (23) Приоритет

Опубликовано 151180. Бюллетень М 42 (53) УДК 621.

-646(088.8) Дата опубликования описания 151180 с

В. И. Яковлев, П. М, Бронфен, Ю. И. Хохлов,, Й; Ф; Пономаренко, В. Д. Фирстов и С. А. Сания „- Д Г у . с

Карагандинское объединение по производству горноша% йова,, оборудования (72) Авторы изобретения (71) Заявитель (54) КЛАПАН ДАВЛЕНИЯ

Изобретение относится к арматуростроению.

Известен клапан давления, состоящий из корпуса, золотника и разгрузочного клапана 11 . 5

Недостатком клапана является узкая область ego применения.

Наиболее близким к предлагаемому является клапан давления, в корпусе которого с полостями высокого и низ- .1О кого давлений размещен золотник с уплотнением и управляющий поршень f2) .

Недостатком клапана является сложность конструкции устройства, расположенного в полости высокого давле- 15 ния.

Цель изобретения — повышение-надежности работы уплотнительного элемента. цель достигается тем, что торец : 20 корпуса со стороны высокого давления выполнен в виде направляющей с радиальными пазами, взаимодействующей с уплотнительным элементом плунжера.

На фиг. 1 изображен клапан, общий 25 вид", на фиг. 2 — сечение A-A на фиг.1.

В корпусе 1 клапана перемещается плунжер 2 с пазами 3. Плунжер снабжен уплотнительным элементом 4. Коаксиально плунжеру в корпусе установлен 3О управляющий поршень 5. Пружиной б плунжер 2 с поршнем 5 удерживаются в исходно . положении, при этом полость

7 высокого давления отделена от полости 8 низкого давления (сброса).

Со сторойы полости высокого давления торец корпуса выполнен в виде направляющей 9 с радиальными пазами 10. Привод поршня осуществляется подачей давления в полость 11, Клапан работает следующим образом.

Рабочая жидкость от напорной магистрали поступает в полость 8 (сброса)..

Под давлением плунжер 2 сжимает пружину б и перемещается влево. При входе уплотнительного элемента 4 в найравляющую 9 через пазы 3 и 10 полость

7 заполняется жидкостью. При открытии клапана направляющая 9 предохраняет уплотнительный элемент 4 от разрушения потоком жидкости. При падении давления плунжер 2 под действием пружины 6 возвращается в исходное положение.

Принудительный сброс давления из полости осуществляется путем подачи давления в полость 11.

779708 формула изобретения

Риа/

4-4

Составитель И. Шевелько

Редактор С. Тараненко Техред М.Табакович

Корректор Г. Решетник

Заказ 7996/51 Тираж 1095 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Преодолевая усилие пружины 6 и давления в полости 7, плунжер 2 перемещается влево до упора.

При этом рабочая жидкость через пазы 10 и 3 перетекает в полость 8.

При снятии давления плунжер 2 с поршнем 5 возвращаются в исходное положение.

Клапан давления, в корпусе которого с полостями высокого и низкого давлений расположены подпружиненный плунжер с уплотнительным элементом и управляющий поршень, о т л и ч а юшийся тем, что, с целью повыше ния надежности работы уплотнительного элемента, торец корпуса со стороны высокого давления выполнен в виде направляющей с радиальными пазами, взаимодействующей с уплотнительным элементом плунжера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 316850, кл. Е 21 D 23/16, 1970.

2. Авторское свидетельство СССР

Р 422907, кл. F 16 К 17/00, 1972.
