Способ изготовления обжиговых огнеупорных изделий из окиси хрома

Способ изготовления обжиговых огнеупорных изделий из окиси хрома

Иллюстрации

Показать все

Реферат

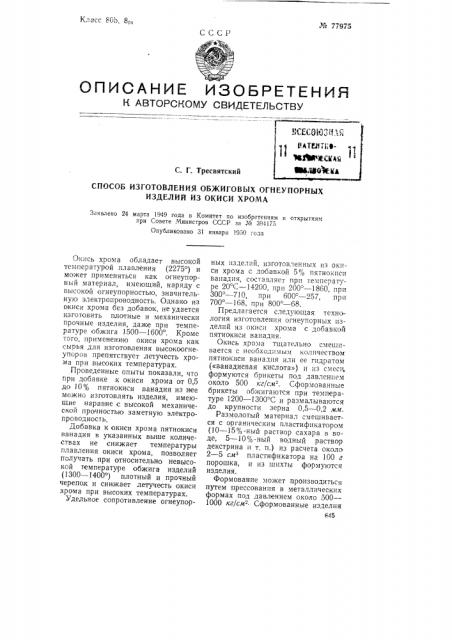

т.е 77975

СССР

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЫЕСОЮТ1А .

С. Г. Тресвятский

СПОСОБ ИЗГОТОВЛЕНИЯ ОБЖИГОВЫХ ОГНЕУПОРНЫХ

ИЗДЕЛИЙ ИЗ ОКИСИ ХРОМА

Заявлено 24 марта 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за Pio 394!75

Опубликовано 31 января 1950 года

Окись хрома обладает высокой температурой плавления (2275 ) и может применяться как огнеупорный материал, имеющий, наряду с высокой огнеупорностью, значительную электропроводность. Однако из окиси хрома без добавок, не удается изготовить плотпые и механически прочные изделия, даже при температуре обжига 1500 — 1600 . Кроме того, применению окиси хрома как сырья для изготовления высокоогнеупоров препятствует летучесть хрома при высоких температурах.

Проведенные опыты показали, что при добавке,к окиси хрома от 0,5 до 10% пятиокиси ванадия из нее можно изготовлять изделия, имеющие наравне с высокой механической прочностью заметную электропроводность.

Добавка к окиси хрома пятиокиси ванадия в указанных выше количествах не снижает температуры плавления окиси хрома, позволяет получать при относительно невысокой температуре обжига изделий (1300 — 1400 ) плотный и прочный черепок и снижает летучесть окиси хрома при высоких температурах.

Удельное сопротивление огнеупорных изделий, изготовленных из окиси хрома с добавкой 5",, пятиокиси ванадия, составляет при температуре 20 C — 14200, при 200 — 1860, при

300 — 710, при 600 — 257, пр и

700 — 168, при 800 68.

Предлагается следующая технология изготовления огнеупорных изделий из окиси хрома с дооавкой пятиокиси ванадия.

Окись хрома тщательно смешивается с необходимыM количеством пятиокиси ванадия или ее гидратом («ванадиевая кислота») и из смеси, формуются брикеты под давлением около 500 кг/см - . Сформованные брикеты обжигаются при температуре 1200 — 1300 С и размалываются до крупности зерна 0,5 — 0,2 мм.

Размолотый материал смешивается с органическим пластификатором (10 — 15 /,-ный раствор сахара в воде, 5 — 10 Я> -ный водный раствор декстрина и т. и.) из расчета около

2 — 5 см пластификатора на 100 г порошка, и из IlIEIxTbI формуются изделия.

Формование может производиться путем прессования в металлических формах под давлением около 500—

1000 кг/см Сформованные изделия

I ",4 5 № 77975 сушатся при 100 — 120 и после сушки обжигаются в печи с окислительной атмосферой при температуре 1400 — 1500 С и выше.

Готовые изделия в виде трубок, стержней и тому подобных изделий можно использовать в качестве неокисляющихся нагревательных элементов в электропечах сопротивления.

Отв. редактор М. М. Акишин

Предмет изобретения

Способ изготовления обжиговых огнеупорных изделий из окиси хрома, отличающийся тем, что, с целью повышения прочности черепка и снижения летучести окиси хрома при высоких температурах, в шихту добавляют 0,5 — 10 ф> пятиокиси ванадия.

Редактор С. П; Мысовский
