Реферат

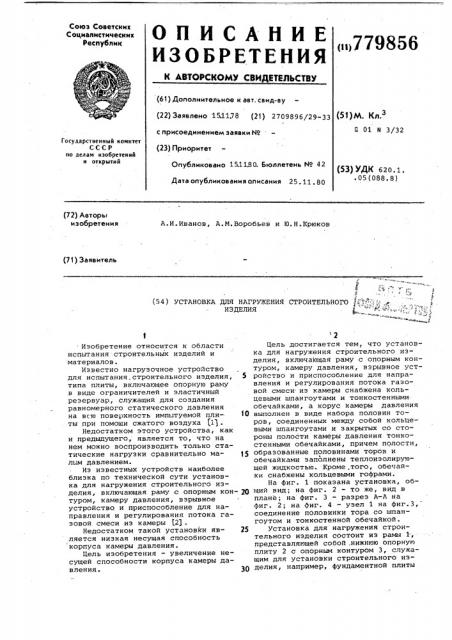

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 1511,78 (21) 2709896/29-33

/ (51)М. Кл.

G N 3/32 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 151180. Бюллетень ¹ 42

Дата опубликования описания 25. 11. 80 (53) УДК 620.1.

° 05(088.8) (72) Авторы изобретения

A.È.ÈâàHoâ, A.М.Воробьев и Ю.H.Êðþêîâ (71) Заявитель

Цель достигается тем, что установка для нагружения строительного изделия, включающая раму с опорным контуром, камеру давления, взрывное уст5 ройство и приспособление для направления и регулирования потока газовой смеси из камеры снабжена кольцевыми шпангоутами и тонкостенными обечайками, а корус камеры давления

10 выполнен в виде набора половин торов, соединенных между собой кольцевыми шпангоутами и закрытых со стороны полости камеры давления тонкостенными обечайками, причем полости, 15 образованные половинами торов и обечайками заполнены теплоизолирующей жидкостью. Кроме .того, обечайки снабжены кольцевыми гофрами.

На фиг. 1 показана установка, об20 щий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4 — узел 1 на фиг.3, соединение половинки тора со шпангоутом и тонкостенной обечайкой.

25 Установка для нагружения строительного изделия состоит из рамы 1, представляющей собой, нижнюю опорную плиту 2 с опорным контуром 3, служащим для установки строительного из30 делия, например, фундаментной плиты

Изобретение относится к области испытания строительных изделий и материалов.

Известно нагрузочное устройство для испытания. строительного изделия, типа плиты, включающее опорную раму в виде ограничителей и эластичный резервуар, служащий для создания равномерного статического давления на всю поверхность импытуемой плиты при помощи сжатого воздуха 1.11.

Недостатком этого устройства, как и предыдущего., является то, что на нем можно воспроизводить только статические нагрузки сравнительно малым давлением.

Из известных устройств наиболее близка по технической сути установка для нагружения строительногб изделия, включающая раму .с опорным контуром, камеру давления, взрывное устройство и приспособление для направления и регулирования потока газовой смеси из камеры l2) .

Недостатком такой установ1си является низкая несущая способность корпуса камеры давления.

Цель изобретения — увеличение несущей способности корпуса камеры давления.

S Ф (54) УСТАНОВКА ДЛЯ НАГРУЖЕНИЯ СТРОИТЕЛЬНОГО « 1:"-" :.»

ИЗДЕЛИЯ

779856

Э

4, над которой образована камера давления 5, состоящая из половины торов б, соединенных между собой кольцевыми шпангоутами 7 и закрытых со стороны внутренней полости камеры давления 5 тонкостенными обечайками 8. Образованные половинами торов

5 б и обечайками 8 полости 9 заполнены передающей теплоизолирующей жидкостью, например, трансформаторным маслом. Такое решение задачи позволяет при сравнительно небольших тол- 10 щинах листов, из которых выполненч половины торов, воспринять их стенкам сравнительно с толщинами стенок боЛее высокие давления, создаваемые ""- внутри камеры, давления 5, так как f5 наличие в полостях, образованных половинками торов и тонкостенными обечайками, жидкости в виде трансфор " " Маторного масла, которая не только передает давление на стенки торов, 20 но и является хорошей теплоэащитой, резко уменьшает теплопередачу, что обеспечивает создание более резкого динамического нагружения на испытуемое изделие.

Для восприятия давления, созданного в камере, стенками половин торов б тонкостенные обечайки 8 снабжены гофрами 10. Сверху камера давления

5 закрыта крышкой 11, выполненной конструктивно так же, как и стенки З0 камеры давления 5.

Крышка 11 оснащена отверстием 12 для сброса давления из камеры 5. Регулировка проходного сечения отверстия 12 осуществляется конической иглой 13, оснащенной реэьбовым участком 14, который находится в резьбовой втулке 15, закрепленной при по-. мощи ребер 16 к крышке 11.

Игла 13 фиксируется в заданном по- 40 ложении во втулке 15 при помощи контргайки 17. Внутри иглы имеется отверстие (не показано), служащее для прохода детонирующего шнура 18 и кре " " -- пления электроэапала или пиропатро- 45 на 19.

Рама 1, крышка 11 и камера давления 5 соединены между собой болтами или шпильками 20 с гайками 21 и шайбами 22. Для упрощения сборка в р шпангоутах 7 камеры давления 5, раме 1 и крышке 11 смонтированы патрубки 23, 24, 25.

Внутри камеры давления 5 расположен заряд твердого топлива 26, состоящий иэ винтовочного пороха 27 и чешуйчатого тротилага 28, расположен= " ного внутри пороха или перемещенного вместе с ним (соотношение их количества подбирается расчетом и обрабатывается в дальнейшем). Заряд 26 40 установлен над испытуемым .строительным изделием 4 на определенной высоте, которая создается прокладкой

29 из материала" практически исключающего инерционность воздействия ra- 65 зов на .испытуемой изделие, обеспечивающего равномерное распределение нагрузки, например, поролона, монтируемого на тонкостенной эластичной мембране 30, например, из резины или металла, создающей уплотнение зазора 31, образованного рамой и испытуемым изделием 4.

Работа установки осуществляется следующим образом.

После установки строительного изделия 4, например, фундаментной плиты, на опорный контур 3 его закрывают тонкостенной эластичной мембраной 30, и на раму 1 монтируют камеру давления 5 внутри которой на эластичной мембране 30 и строительном изделии 4 устанавливают прокладку

29 необходимой толщины, а сверху укладывают заряд твердого топлива 26.

После укладки твердого топлива

26 камеру давления 5 закрывают крышкой 11 с заранее установленной в надлежащее положение иглой 13 и соединяют раму 11, камеру давления 15 и крышку 11 болтами или шпильками 20 при помощи гаек 21 с шайбами 22.

Производят монтаж в игле 11 элек-, трозапала или пиропатрона 19 совместно с детонирующим шнуром 18.

B момент воспламенения электрозапала или пиропатрона от подрывного устройства (не показано) происходит горение твердого топлива 26, которое вместе с пороховой прокладкой

29 создают равномерное распределение газа по всей поверхности тонкостенной эластичной мембраны 30, передающей усилие на строительное изделие 4, например; фундаментную плиту. При этом нарастание давления на строительное изделие соответствует нарастанию давления во фронте ударной волны, вызванной землетрясением, а спад давления обеспечивается через отверстия 12. регулируя величину проходного сечения, можно получить фактически любой запон спада давления. Увеличивая или уменьшая массу топлива, а также соотношение масс пороха и тротила, можно получить практически любой запон нагружения на испытуемое строительное изделие.

Одновременно нарастающее давленне газа в камере давления 5 воздействует на тонкостенные обечайки 8, которые благодаря гоФрам 10, передают давление на жидкость в полости

9, передающую в.свою очередь давление на стенки половин торов б. Половины торов, воспринимая давление газов через йидкость, передают ее на шпангоуты 7.

Так как камера давления 5 находится между рамой 1 и крышкой 11, которые надежно соединены болтами или шпильками 20 с гайками 21, то половины торов не могут распрямиться под

779856 воздействием внутреннего давления и поэтому работают как тонкостенные цилиндры малого диаметра, т.е. воспринимают значительные нагрузки при сравнительно незначительных толщинах стенок.

Использование изобретения дает возможность производить испытания строительных изделий на повышенные нагрузки при меньших затратах металла.

Формула изобретения

1. Установка для нагружения строительного изделия, включающая раму с опорным контуром, камеру давления, взрывное устройство и приспособление для направления и регулирования потока газовой смеси иэ камеры, о тл и ч а ю щ а я с я тем, что, с целью увеличения несущей способности корпуса камеры давления, установка снабжена кольцевыми шпангоутами и тонкостенными обечайками, а корпус камеры давления выполнен в виде набора половин торов, соединенных между собой кольцевыми шпангоутами и закрытых со стороны полости камеры давления тонкостенными обечайками, причем полости, образованные половинами торов и обечайками заполнены теплоиэолирующей жидкостьи.

2. Установка по и. 1, о т л ич а ю щ а я с я тем, что обечайки снабжены кольцевыми гоФрами.

15 Источники информации, принятые во внимание при экСпертизе

1. Авторское свидетельство СССР

Р 271846, кл. 8 01 N 3/10, 1969.

2. АвтОрское свидетельство СССР

Р 608440, кл. G 01 N 3/32, 1975.
