Головка червячного пресса для наложения покрытия на скрученную жилу

Головка червячного пресса для наложения покрытия на скрученную жилу

Иллюстрации

Показать все

Реферат

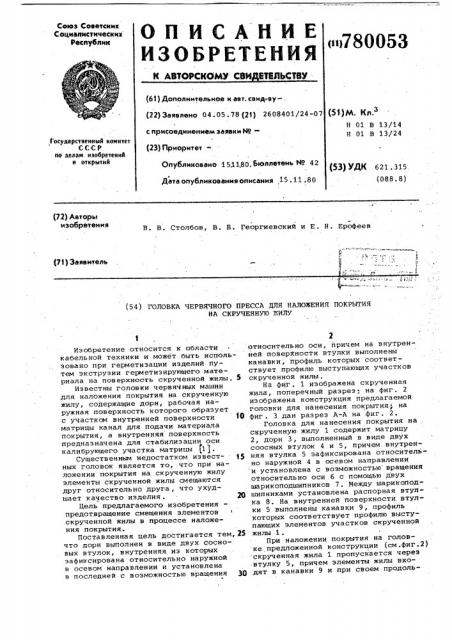

ОПVCh,@ATE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТВЙЬСТВУ

Союз Советскик

Социалистических

Республик оп780053 (61) Дополнительное к авт. сеид-.ву- . (22) Заявлено 04.05.78 (21) 2608401/24-07 (51)М. Кл.

Н 01 В 13/14

Н 01 В 13/24 с присоединением заявки ивЂ

Государствеииый комитет

СССР ио делам изобретеиий и открытий (23) Приорите -.

Опубликовано 15.1180,Бюллетень Hо 42

РЗ) УДК 621. 315 (088.8) Дата опубликования описания 15 . 11 . 80 (72) Авторы изобретения

В. В. Столбов, В. Б. Георгиевский и Е . Н. Ерофеев (7! ) Заявитель

Изобретение относится к области кабельной техники и может быть использовано при герметизации изделий путем экструзии герметизирующего материала на поверхность скрученной жилы. 5

Известны головки червячных машин для наложения покрытия на скрученную жилу, содержащие дорн, рабочая на ружная поверхность которого образует с участком внутренней поверхности 10 матрицы канал для подачи материала покрытия, а внутренняя поверхность предназначена для стабилизации оси калибрующего участка матрицы (1j.

Существенным недостатком извест- 15 ных головок является то, что при наложении покрытия на скрученную жилу элементы скрученной жилы смещаются друг относительно друга, что ухудшает качество изделия. 20

Цель предлагаемого изобретения— предотвращение смещения элементов скрученной жилы в процессе наложения покрытия.

Поставленная цель достигается тем, 25 что дорн выполнен в виде двух сосновых втулок, внутренняя из которых зафиксирована относительно наружной в осевом направлении и установлена в последней с возможностью вращения 3Р относительно оси, причем на внутренней поверхности втулки выполнены канавки, профиль которых соответ— ствует профилю выступающих участков скрученной жилы.

На фиг . 1 изображена скрученная жила, поперечный разрез; на фиг . 2 изображена конструкция предлагаемой головки для нанесения покрытия.; на фиг . 3 дан разрез A-A на фиг. 2.

Головка для нанесения покрытия на . скрученную жилу 1 содержит матрицу

2, дорн 3, выполненный в виде двух соосных втулок 4 и 5, причем внутренняя втулка 5 зафиксирована относительно наружной 4 в осевом направлении и установлена с возможностью вращения относительно оси 6 с помощью двух шарикоподшипников 7. Между шарикоподшипниками установлена распорная втулка 8. На внутренней поверхности, втулки 5 выполнены канавки 9, профиль которых соответствует профилю выступающих элементов участков скрученной жилы 1, При наложении покрытия на голов ке предложенной конструкции (cM.фиг.2) скрученная жила 1 пропускается через втулку 5, причем элементы жилы входят в канавки 9 и при своем продоль(54) ГОЛОВКА ЧЕРВЯЧНОГО ПРЕССА ДЛЯ НАЛОЖЕНИЯ ПОКРЫТИЯ

НА СКРУЧЕННУЮ ЖИЛУ

780053 б формула изобретения

Фиг. 2

1иг.,3

Составитель Е. Зиновьев

- редактор Г.Прусова, Техред M.påéâåñ Корректор С. - екмаР

Заказ 9332/17 . Тираж 844 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретениЯ и открытиЯ

113035, Москва, Ж-35, Раушская наб., д. 4/5. филиал ППП "Патент", г . Ужгород, ул . Проектная, 4 ном перемещении приводят втулку 5 во вращение.

При этом канавки 9 фиксируют положение."выступающих элементов участков скрученной жилы, предотвращая их сме щение друг относительно друга .непосредственно перед зоной наложения покрытия на жилу.

Использование головкй предложенной конструкции позволяет повысить ка-" чество покрытия и изделия в целом. ГолоВка может с успехом испольэовать 1Е . ся как при изолировании скрученных жил кабелей, .так и при наложений покрытия на броню и на канатные:изделия .

Головка червячного пресса для на ложения покрытия на скрученную жилу, содержащая матрицу и дорн с отверс- тием для стабилизации положения жилы, отличающаяся тем, что, с целью повыаения качества готового изделия путем предотвращения смещения проволок жилы в процессе наложения покрытия, дорн выполнен s виде двух соосных втулок, внутренняя из которых зафиксирована относительно наружной в осевом направлении, установлена в последней с возможностью вращения относительно оси и имеет отверстие, поперечное сечение которого соответствует сечению жилы .

Источники информации, принятые во внимание при экспертизе

1. Троицкий-И. Д. и др. Производство электрических кабелей и проводов с резиновой и пластмассовой изоляцией, M., "Высшая школа", 1972; с. 212.
