Разъемный инструмент для изготовления плоского кабельного изделия с полимерным покрытием

Разъемный инструмент для изготовления плоского кабельного изделия с полимерным покрытием

Иллюстрации

Показать все

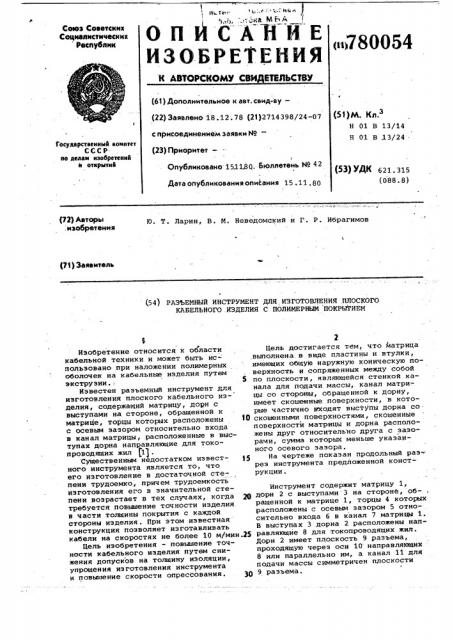

Реферат



И

ОП СЛ ИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

«ii780054

К АВТОРСКОМУ СВИДЕИПЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 18.12.78 (21)2714398/24-07 (51)М. Кл.

Н 01 В 13/14

Н 01 В 3.3/24 . с присоедиииением заявки Hо

1осудврственный комнтет

СССР по делам нзобретеннй и открмтнй (23) Приоритет —-!

Опубликовано 151180. Бюллетень 1 1о 42 (53) УДК 621.315 (088.8) Дата опубликования описания 15 . 11 . 80

Ю. Т. Ларин, В. М. Неведомский и Г. P. Ибрагимов (72) Авторы

: изобретения (71) Заявитель (54) РАЗЪЕМНЫЙ ИНСТРУМЕНТ ДЛЯ, ИЗГОТОВЛЕНИЯ ПЛОСКОГО

КАБЕЛЬНОГО .ИЗДЕЛИЯ С ПОЛИМЕРНЫМ ПОКРЫТИЕМ

Ф

Изобретение относится к области кабельной техники и может быть ис- пользовано при наложении полимерных оболочек на кабельные иэделия путем экструзии. 5

Известен разъемный инструмент для изготовления плоского кабельного изделия, содержащий матрицу, дорн с выступами на стороне, обращенной к матрице, торцы которых расположены 1О с осевым зазором относительно входа в канал матрицы, расположенные в выступах дорна направляющие для токопроводящих жил )1).

Существенным недостатком известного инструмента является то, что его изготовление в достаточной степени трудоемко, причем трудоемкость изготовления его в значительной степени возрастает в тех случаях, когда 21) требуется повышение точности изделия в части толщины покрытия с каждой стороны иэделия. При этом известная конструкция позволяет изготавливать кабели на скоростях не более 10 м/мин.25

Цель изобретения — повышение точности кабельного изделия путем снижения допусков на толщину изоляции, упрощения изготовления инструмента и повышение скорости опрессования. 30

Цель достигается тем, что матрица выполнена.в виде пластины и втулки, имеющих общую наружную коническую поверхность и сопряженных между собой по плоскости, являющейся стенкой канала для подачи массы, канал матрицы со стороны, обращенной к дорну, имеет скошенные поверхности, в которые частично входят выступы дорна со скошенными поверхностями, скошенные поверхности матрицы и дорна расположены друг относительно друга с зазорами, сумма которых меньше укаэаиного осевого зазора.

На чертеже показан продольный раз-. рез инструмента предложенной конструкции.

Инструмент содержит матрицу 1, дорн 2 с выступами 3 на стороне, обращенной к матрице 1, торцы 4 которых расположены с осевым зазором 5 относительно входа 6 в канал 7 матрицы 1.

В выступах 3 дорна 2 расположены направляющие 8 для .токопроводящих жил.

Дорн 2 имеет плоскость 9 разъема, проходящую через оси 10 направляющих

8 или параллельно им, а канал 11 для подачи массы симметричен плоскости

9 разъема.

Ф 1

Р 780054

Составитель В. Столбов

Редактор Т. Кузнецова Техред М. Рейвес Корректор С., Шекмар

Заказ 9332/17 Тираж 844 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,, Х-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Матрица 1 выполнена в виде пласти ны 12 и втулки 13, имека их общую коническую поверхность 14 и сопряженных между собой по плоскости 15, являющейся стенкой канала 11 для подачи массы. Канал 7 матрицы 1 со стороны, обращенной k дорну 2, имеет скошенные поверхности 16, в которые частично входят выступы 3 дорна 2 со скошенными поверхностями 17., Скошенные поверх:ности 16 и 17 матрицы 1 и дорна 2 расположены друг относительно друга с зазорами 18 и 19, сумма кбторых

;меньше указанного осевого зазора 5.

Установка зазоров 18 и 19 между скошенными поверхностями 16 и 17 матрицы 1 и дорна 2 может быть осущест- t$ влена с помощью щупов через канал 7. матрицы 1. При этом пластина 12 и дорн 2 фиксируются относительно втул ки 13, например, коническими штифтами, не показанными на чертеже . 2О

Формула изобретеиия

Ю

Разъемный инструмент для изготовления плоского кабельного изделия с полимерным покрытием, содержащий матрицу, дорн с выступами на стороне, Ф об раще н ной к матрице, торцы которых расположены с осевым зазором относительно входа в канал матрицы, расположенные в выступах дорна направляющие для токопроводящих жил, приЧем дорн имеет плоскость разъема, проходящую через оси направляющих или параллельно им, а канал для подачи массы симметричен указанной плоскости отличающийся тем, что, с ф целью повышения точности изделия, упрощения изготовления инструмента и

IIoBbKIIGHHH скорости опрессования, матрица выполнена в виде пластины и втулки, имеющих обшую наружную кони.— ческую.поверхность и сопряженных между собой по плоскости, являющейся стенкой канала для подачи массы, канал матрицы со стороны, обращенной к дорну, имеет скошенные поверхности, в которые частично входят выступы дорна со скошенными поверхностями, скошенные поверхности дорна и матрицы расположены друг относительно друга с зазорам::, сумма которых меньше указанного oceaoro зазора.

Источники информации, принятые. во.внимание при экспертизе

1. Авторское свидетельство СССР

Р 625254, кл. Н 01 В 13/14, 1976.
