Реферат

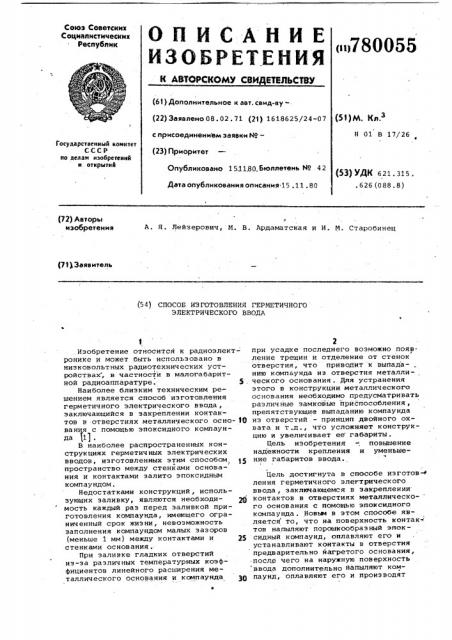

Союз Советских

Социалистических

Республик (щ780055

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61 ) Дополнительное к авт. сеид-в у(22) Заявлено 08.02. 71 (21) 1618625/24-07 с присоединением заявки Ио— (23) Г1риоритет (51) Ph К

Н 01 В 17/26

Государственный комитет

СССР ао делам изобретений н открытий

Опубликовано 15.1130.бюллетень И9 42 (53) УДК 621. 315. .626 (088.8) Дата опубликования описания 15 .11 .80

А. Я. Лейзерович, М. В. Ардаматская и И. M. Старобинец (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ИЗ ГОТОВЛЕНИЯ ГЕРМЕТИЧНОГО

ЭЛЕКТРИЧЕСКОГО ВВОДА

Изобретение относится к радиоэлект ронике и может быть использовано в низковольтных радиотехнических уст1 ройствах, в частности в малогабаритной радиоаппаратуре.

Наиболее близким техническим решением является способ изготовления герметичного электрического ввода, заключающийся в закреплении контактов в .отверстиях металлического основания с помощью эпоксидного компаунда 1) .

В наиболее распространенных конструкциях герметичных электрических вводов, изготовленных этим способом пространство между стенками основания и контактами залито эпоксидным компаундом.

Недостатками конструкций, использующих заливку, являются необходимость каждый раз перед заливкой приготовления компаунда, имеющего ограниченный срок жизни, невозможность заполнения компаундом малых зазоров (меньше 1 мм) между контактами и стенками основания.

При заливке гладких отверстий из-за различных температурных коэффициентов линейного расширения металлического основания и компаунда при усадке последнего возможно появление трещин и отделение от стенок отверстия, что приводит к выпада-,, нию компаунда из отверстия металли$,ческого основания. Для устранения этого в конструкции металлического основания необходимо предусматривать различные замковые прйСпособления, препятствующие выпаданию компаунда

1О из отверстий — принцип двойного охвата и т.д., что усложняет конструкцию и увеличивает ее габариты .

Цель изобретения †. повышение надежности крепления и уменьшение габаритов ввода.

Цель достигнута в способе изготов-Ф ления герметичного электрического ввода, заключающемся в закреплении

2О контактов в отверстиях металлическо- го основания с помощью эпоксидного компаунда. Новьм в этом способе является то, что на поверхность контак тов напыляют порошкообразный элоксидный компаунд, оплавляют его и устанавливают контакты в отверстия предварительно йагретого основания, послу чего на наружную поверхность ввода дополнительно йапыляют компаунд, оплавляют его и производят

780055

Формула изобретения

Фиг.2

Фиг.!

ВНИИПИ Заказ 9332/17

Тираж 844 .Подписное филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 тЕрМообработку до полимеризации компаунда.

На фиг ° 1 изображен электрический

" ввод в толстостенном основании на У фиг,. 2 - электрический ввод в тонкостенном основании; на фиг. 3 - электрический ввод, работающий при повы;аенном давлении .

В отверстия металлического основания 1 вставлены изЪлировайиые порошкообразным эпоксидным компаундсм 2 контакты 3. На торцовые поверхности основания 1 и выступающие части контактов 3 нанесен слой порошкообразного эпоксидного компаунда 2 который после его оплавления и полимеризации образует две сплошные пленки изоляционного материала, прочно соединенные с кольцевыми прослойками между контактами и стенками отверс-. тий в металлическом основании. Прочное соединение кольцевых прослоек с торцовыми пленками препятству ет свободной усадке компаунда в зазорах между контактами и стенками "ОтВерстий, что обеспечивает герметичность и высокую механическую прочность соединения.

Для установки койтактов" в тойкостенном основании (фиг. 2 ) в последнем делаются выдавки для уве)тичения поверхности сцепления с компаундом . В герметичных электрических вводах, работающих при повышенном дав""" " ленйи контактам и отверстйям в металлическом основании придают форму конуса (фиг. 3) .

При изготовлении герметичных электрических вводов согласно изобретению на" поверхность контактов наносят методом напыления в псевдоожиженном слое порошкообразный эпоксидный компаунд

ЭП-49Д несколько больше толщины, on лавляют его при температуре 350 С в течение 15-30 с и выдерживают контакгы при комнатной температуре 2-3 мин .

После этого контакты с помощью специальноГо центрирующего отверстия металлического основания, нагретого.до температуры 200-250 С. При соприкосновении с нагретым основанием наружной слой порошкообразного компаунда ойлавляется, излишки его © выдавливаются и контакты плотно устанавливаются в отверстия . Затем на поверхность основания и выступающие части контактов дополнительно напыляют порошкообразный эпоксидный компаунд ЭП-49Д, оплавляют его и под 5 вергают полимеризации при температуре 150+5 С s течение 6-10 ч.

Способ изготовления герметичного электрического ввода, заключающийся в эакреплейии контактов в отверстиях металлического основания с помощью

2 эпоксидного компаунда, о т л и ч а юшийся тем, что, с целью повышения надежности крепления"и уменьшения габаритов ввода, на поверхность контактов напыляют порошкообразный эпоксидный компаунд, оплавляют его и устанавливают контакты в отверстия предварительйо нагретого основания, после чего на наружную поверхность ввода дополнительно напылдют компаунд, ойлавляют его и производят термообработку до полимеризации компаунда.

Источники информации, принятые во внимание при экспертизе

1. Черняк К. H. Зпоксидные компаунды и их применение. издание 1й, 1967, 40 с. 308, 309.
