Реферат

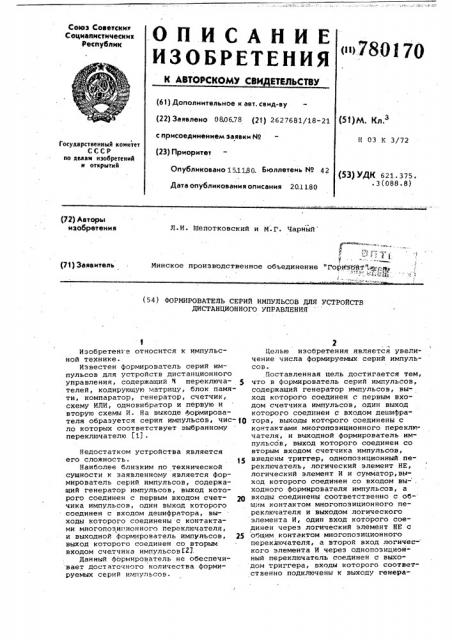

Союз Советскими

Соцнапнстнческик

Республик

ПИСАНИЕ

ИЗОБРЕТЕНИЯ

< >>8()170

Ф ФК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 l ) Дополнительное к авт. свид-ву ($f) кл э (22) Заявлено 0806.78 (21) 2627681/18-21 с присоединением заявки ¹

Н 03 К 3/72

Государственный комитет

СССР по яывм изобретений и открытий (23) Приоритет

Опубликовано 15.11,80. Бюллетень № 42 (53) УДК 621.37Ь. .3(088.8) Дата опубликования описания 20.11.80 (72) Авторы изобретения

Л.И. Шепотковский и М.Г. Чарный

ll 6 . ) l

Минское производственное объединение "Гориыбйт"*.-л, (71) Заявитель (54) ФОРМИРОВАТЕЛЬ СЕРИЙ ИМПУЛЬСОВ ДЛЯ УСТРОЙСТВ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Изобретенге относится к импульсной технике.

Известен формирователь серий импульсов для устройств дистанционного управления, содержащий N переключателей, кодирующую матрицу, блок памяти, компаратор, генератор, счетчик, схему ИЛИ, одновибратор и первую и вторую схемы И. На выходе формирователя образуется серия импульсов, чис- fo ло которых соответствует выбранному переключателю (1) .

Недостатком устройства является его сложность. l5

Наиболее близким по технической сущности к заявленному является формирователь серий импульсов, содержащий генератор импульсов, выход которого соединен с первым входом счет- 20 чика импульсов, один выход которого соединен с входом дешифратора, выходы которого соединены с контактами многопозиционного переключателя, и выходной формирователь импульсов, 25 выход которого соединен со вторым входом счетчика импульсовС23.

Данный формирователь не обеспечивает достаточного количества формируемых серий импульсов.

Целью изобретения является увеличение числа формируемых серий импульсов.

Поставленная цель достигается тем, что в формирователь серий импульсов, содержащий генератор импульсов, выход которого соединен с первым входом счетчика импульсов, один выход которого соединен с входом дешифра" тора, выходы которого соединены с контактами многопозиционного переключателя, и выходной формирователь импульсов, выход которого соединен со вторым входом счетчика импульсов, введены триггер, однопозиционный переключатель, логический элемент НЕ, логический элемент И и сумматор,выход которого соединен со входом вы-, ходного формирователя импульсов, а входы соеДинены соответственно с общим контактом многопозиционного переключателя и выходом логического элемента И, один вход которого соединен через логический элемент НЕ с общим контактом многопозиционного переключателя, а второй вход логичес- кого элемента И через однопозицион" ный переключатель соединен с выходом триггера, входы которого соответ" ственно подключены к выходу генера780170

Фора импульсов и второму выходу счетчика импульсов.

На чертеже приведена структурная электрическая схема описываемого формирователя.

Формирователь содержит счетчик 1 импульсов дешифратор 2, многопозици:онный переключатель 3, сумматор 4, генератор 5 импульсов выходной формирователь б импульсов, триггер 7, однопозиционный переключатель 8, логический элемент ЧЕ 9, логический элемент И 10.

На чертеже также показаны модулятор 11 и выходной усилитель 12,входящие в состав устройства дистанционного управления.

Принцип работы описываемого формирователя заключается в следующем.

В "исходном состоянии переключатель

3 и переключатель 8 находятся в разомкнутом состояниИ. При этом сигнал на вход логическогО элемента HE 9 не поступает, и с его выхода ноль поступает на второй вход логического элемента И 10. Так как на втором его входе имеется ноль, то и на его выходе имеется ноль, который поступает на первый вход сумматора 4.

Так как второй вход сумматора 4 подключен к разомкнутому переключате- лю 3 и на его первом входе имеется ноль, то и на выходе сумматора 4 будет ноль. В связи с этим формирователь б импульсов будет находиться в пассивном состоянии, на его выходе будут отсутствовать импульсы, модулятор 11 и усилитель 12 будет находиться также в пассивном состоянии.

Выходной формирователь б импульсов определяет исходное состояние счетчика 1, которому соответствует ноль на выходе дешифратора 2, соединенного с переключателем 3 и единица на остальных выходах дешифратора 2. Импульсы с выхода генератора импульсов

5, поступающие на установочный вход триггера 7, определйют его исходное состояние, при котором на выходе триггера 7 имеется единица.

При замыкании одного из контактов переключателя 3, на второй вход сумматора 4 с соответствующего выхода деШифратора 2 поступает единица, и с выхода сумматора 4 единица поступает на вход формирователя 6 импульсов. Формирователь 6 импульсов переходит в режим автоколебаний, и импульсы с его выхода поступают на входы .модулятора 11 и счетчика 1. Счетчик 1 изменяет свое состояние на каждый импульс, приходящий на,его вход С выхода генератора 5 имйульсов, в результате чего ноль на выходах дешифратора 2 начнет последовательно перемещаться. При появлении нуля на последнем выходе дешифратора 2, соединенного с переключателем 3, на входе и выходе сумматора появится ноль, формирователь 6 импульсов пе рейдет в пассивное состояние: в результате на модулятор 11 и усилитель

12 с момента замыкания контактов переключателя 3 и до Момента появления нуля на соответствующем ему выходе дешифратора 2 формируется пакет импульсов, количество которых в пакете равно H -1. При поступлении íà установочный вход счетчика 1 импульса

1© с выхода формирователя б импульсов счетчик 1 переходит в исходное состояние, и вновь, на модулятор 11 и . усилитель 12 поступит пакет импульсов, в котором количество импульсов равно ь -1. Тахим образом, при замыка % нии одного из контактов переключателя 3 с выхода формирователя б импульсов на модулятор 11 поступает периодическая последовательность пакетов импульсов, количество которых в паЯф кете соответствует одному контакту переключателя 3, находящемуся в замкнутом состоянии.

При замыкании других контактов переключателя, устройство работает д аналогичным образом, за исключением того, что в пакетах будет другое количество импульсов.

При замыкании контактов переключателя 8 с выхода триггера 7 на первый вход логического элемента И 10 поступает единица, которая переводит его в состояние готовности пропускать на свой выход единицу, которая может поступить на его второй вход.

При замыкании соответствующих контактов переключателя 3, когда переключатель 8 находится в замкнутом состоянии,. на второй вход сумматора ,4 с соответствующего выхода дешифратора 2 поступает единица, в резуль40 тате чего с выхода формирователя на модулятор поступает и --1 импульс.Далее ноль с выхода дешифратора 2 через переключатель 3 поступает на вход логического элемента HE 9, с выхода которого единица поступает на второй вход логического элемента

И 10. Т к как на первом его входе имеется тоже единица, то на его выходе появляется единица, которая

® через сумматор 4 поступает на вход формирователя б импульсов, который в результате останется в режиме автоколебаний и после появления нуля на выходе дешифратора 2. Поступивший на вход счетчика 1 с выхода фор мирователя б импульсов первый импульс после появления нуля на выходе дешифратора 2, изменит состояние счетчика 1, в результате чего на укаэанном выходе дешифратора 2 по® явится единица, которая поступит через переключатель 3 и сумматор 4 на вход формирователя 6 импульсов, определяя его режим автоколебаний. При переполнении счетчика 1 с его выхода на счетный вход триггера 7 посту-, 780170 для каждой из команд от одного до .п -1, а при замыкании контактов пере» ключателя 3, когда, контакты переключателя 8 замкнуты - дополнительно : команд с числом импульсов в пакета

5 от и до 2п-1. То-есть всего формируется (2п-1) команд с числом импульсов в пакете от одного до 2п-1. пит сигнал, который опрокинет триг гер 7, в результате чего на выходе триггера 7 появится ноль, который поступит на первый вход логического элемента И 10. Формирователь 6 импульсов будет находиться в режиме автоколебаний до момента появления нуля второй раз на выходе дешифратора 2 ° При этом на первый вход сумматора 4 поступит ноль с выхода дешифратора 2 через переключатель 3 и на второй вход сумматора 4 поступит ноль с выхода логического элемента И.10, так как на его первый вход поступил импульс с выхода триг гера 7 через переключатель 8. Так как на входах сумматора 4 нули, то и 1$ на его выходе .и входе формирователя

6 импульсов тоже будет ноль, в результате формирователь 6 импульсов перейдет в пассивное состояние, В промежуток времени между первым и З) вторым появлением нуля на выходе дешифратора, на модулятор 11 поступит и импульсов, а всего за промежуток времени от момента замыкания контактов переключателя 3 до момента появления нуля второй раз на соответст.вующем выходе дешифратора 2 на мбду.лятор 11 поступит 2п-1 импульсов., .

При поступлении импульсов с выхода генератора 5 импульсов на установочные входы счетчика 1 и триггера 7, ЗО последние устанавливаются в исходное состояние, и происходит вновь формирование (2п-1) импульса .на выходе генератора 5 импульсов в течение такта, определяемого вторым генератором 35 импульсов.

При замыкании других контактов переключателя 3, когда переключатель

8 находится в замкнутом состоянии, схема работает аналогичныМ образом, 4р эа исключением того, что в пакетах будет другое количество импульсов.

Формула изобретения

Таким образом, при замыкании контактов переключателя 3, когда контакты переключателя 8 разомкнуты, обеспечивается формирование и -1 команды с числом импульсов в пакетЕ

Формирователь серий импульсов для устройств дистанционного управ ления, содержащий генератор импульсов, выход которого соединен с ïåðвым входом счетчика импульсов, один выход которого соединен с входом де" шифратора, выходы которого соединены с контактами многопозиционного переключателя, и выходной формирова тель импульсов, выход которого соединен со вторым входом счетчика им" пульсов, отличающийся тем, что, с целью увеличения числа формируемых серий импульсов, в него введены триггер, однопозиционный пе реключатель, логический элемент НЕ, логический элемент И и сумматор, выход которого соединен со входом выходного формирователя импульсов, а входы соединены соответственно с об" щим контактом многопозиционного переключателя и выходом логического элемента И, один вход которого соединен через логический элемент НЕ с общим контактом многоцозиционного переключателя, а второй вход логического элемента И через однопоэицион" ный переключатель соединен с выходом триггера, входы которого соответственно подключены к выходу гецератора импульсов и второму выходу счетчика импульсов.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании

9 1416456, кл. Н 3 Т, 12 .12 ° 75.

2. Ельяшкевич С.A. Автоматическое управление в телевизорах. 1975, с. 214.
