Формирователь спаренных импульсов

Формирователь спаренных импульсов

Иллюстрации

Показать все

Реферат



Исбсок зная

Мт эн т и с - т е ): и > 1 с-;

8" АНИЕ

БРЕТЕНИЯ

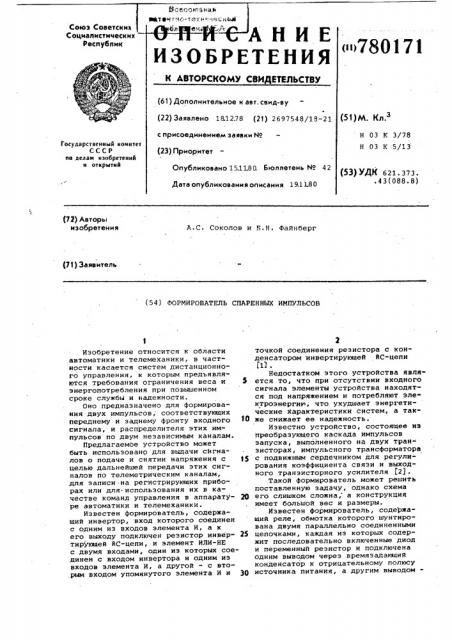

Союз Советскими

Социалистических

Республик о»780171

СКОМУ СВИДЕТЕЛЬСТВУ ительное к авт. свмд-ву но 18.12.78 (21) 2697548/18-21 (51}М. Кл.з енмем заявим ¹

Н 03 К 3/78

Н 03 К 5/13

Государственный комнт

СССР не делам изобретений н открытий ет овано 15.1180. бюллетень ¹ 42 (53} УДК 621,373..43(088.8) бликования описания 19.13 80 (72) Авторы изобретения

А.С. Соколов и Б.Н. Файнберг

P1) Заявитель (54) ФОРМИРОВАТЕЛЬ СПАРЕННЫХ ИМПУЛЬСОВ

Изобретение относится к области автоматики и телемеханики, в частности касается систем дистанционного управления, к которым предъявляются требования ограничения веса и З энергопотребления при повышенном сроке службы и надежности.

Оно предназначено для формирования двух импульсов; соответствующих переднему и заднему фронту входного 10 сигнала, и распределителя этих импульсов по двум независимым каналам.

Предлагаемое устройство может быть использовано для выдачи сигналов о подаче и снятии напряжения с целью дальнейшей передачи этих сигналов по телеметрическим каналам, для записи-.на регистрирующих приборах или для.использования их в качестве команд управления в аппарату- 20 ре автоматики и телемеханики.

Известен формирователь, содержащий инвертор, вход которого соединен с одним из входов элемента И, а к его выходу подключен резистор инвер- 25 тирующей RC-цепи, и элемент ИЛИ-НЕ с двумя входами, один иэ которых соединен с входом инвертора и одним иэ входов элемента И, а другой — с вторым входом упомянутого элемента И и 3Q точкой соединения резистора с конденсатором инвертирующей RC-цепи

Е17 .

Недостатком этого устройства является то, что при отсутствии входного сигнала элементы устройства находятся под напряжением и потребляют электроэнергию, что ухудшает энергетические характеристики систем, а также снижает ее надежность.

Известно устройство, состоящее иэ преобразующего каскада импульсов запуска, выполненного на двух тран» зисторах, импульсного трансформатора с подвижным сердечником для регулирования коэффициента связи и выходного транзисторного усилителя f27.

Такой формирователь может решить поставленную задачу, однако схема его слишком сложна, а конструкция имеет большой вес и размеры.

Известен формирователь, содержащий реле, обмотка которого шунтирована двумя параллельно соединенными цепочками, каждая иэ которых содержит последовательно включенные диод и переменный резистор и подключена одним выводом через времязадакаций конденсатор к отрицательному полюсу источника питания, а другим выводом780171

55 ного между входом и минусом источника питания.

Обмотка реле 16 одним выводом присоединена к минусу источника питания, а другим концом связана со входом формирователя через последовательно соединенные RC-цепь, состоящую из параллельно соединенных конденсатора 14 и резистора 15, и диод

6, включенный в прямом направлении.

Первый выход формирователя подключен через последовательно соединен-.1О ные замыкающий контакт 17 переключателя и замыкающий контакт 2 формирующего реле к положительному полюсу источника питания, а второй выход подключен к тому же полюсу через после- 15 довательно соединенные размыкающий контакт 18 переключателя и замыкающий контакт 3 формирующего реле.

Работает формирователь спаренных имйульсов следующим образом. 20

В исходном состоянии обмотки реле 1 и 16 обесточены, конденсаторы

4 и 14 разряжены.

При поступлении на вход формирователя положительного сигнала зарядным током времязадающего конденсатора

4 через диод 5 возбуждается обмотка реле 1. Время заряда конденсатора 4, а следовательно, и время Т, возбужденного состояния обмотки реле 1 регулируются изменением величины сопротивления переменного резистора 9. Реле 1 при срабатывании замыкает свои включающие контакты в цепи выходов

Формирователя.

Одновременно через диод 6 происходит заряд конденсатора 14, зарядным током которого возбуждается обмотка 16.

Переключатель при срабатывании .замыкает свой контакт 17 и размыка- 40 ет контакт 18. При этом на выходе реле 1 появляется сигнал, начало которого соответствует моменту включения входного напряжения, а на выходе контакта 2 сигнал отсутствует, так как контакт 18 разомкнут.

С момента поступления входного сигнала транзистор 11 находится в закрытом состоянии, что обеспечивает" ся подбором сопротивлений делителя напряжения из тех соображений, чтобы падение напряжения на резисторе 12 было меньше падения напряжения на диоде 5.

При этом потенциал базы будет положителен по отношению к эмиттеру, что обеспечивает закрытие транзистора. По окончании заряда времязадающего конденсатора 4 через промежуток времени Т„ реле 1 отпускает, контакты 2 и 3 размыкаются, при этом кон- щ такт 2 снимает сигнал с выхода реле 1.

По окончании заряда конденсатора

14 переключатель отпускает, при этом размыкается его контакт 17 и 65 замыкается контакт 18. Время заряда конденсатора 14 выбирается немного больше, чем конденсатора 4, òoe;í возврат в исходное состояние контактов 17 и 18 переключателя происходи> позже контактов 2 и 3 реле и не влиял на длительность выходных импульсов.

При снятии сигнала с входа формирователя транзистор 11 запитывается напряжением конденсатора 4, при этом к базе через резистор 13 будет,при ложено отрицательное напряжение, что приведет к открытию транзистора, об аз ется а на р у р эряд я цепь конденса тора 4 через обмотку реле и переход эмиттер-коллектор транзистора.

При этом от разрядного тока время- задающего конденсатора 4 обмотка реле 1 вновь возбуждается на время разряда конденсатора. Время Т> возбужденного состояния обяотки реле 1 регулируется изменением переменного резистора 10. При повторном срабатывании реле 1 вновь замыкаются его контакты 2 и 3, но так как переклю" чатель повторно не срабатывает, то через его размыкающий контакт 18 на выход 2 поступает сигнал, начало которого соответствует моменту снятия входного напряжения, а,длительность импульса равна Т .

После разряда конденсатора 4 через транзистор 11 и конденсатора 14 через резистор 15 формирователь приходит в исходное состояние. Таким образом, в выходе 1 и выходе 2 появляются поочередно импульсные сигналы, длительность, которых равна соответственно Т, и т, а интервал между ними соответствует Т вЂ” времени между поступлением и снятием входного сигнала.

Из вышеизложенного следует, что релейные элементы устройства находятся в сработанном состоянии кратковременно, благодаря чему значительно увеличивается ресурс работы устройства. Импульсный характер работы переключателя при дистанционном управлении приводит к значительному снижению расхода электроэнергии.Кроме того, бесконтактная коммутация зарядно-разрядной цепи времязадающего конденсатора увеличивает надежность работы формирователя.

По предварительным данным использо- вание предлагаемого формирователя в системах дистанционного управления вместо устройства, выполненного по схеме прототипа, может увеличить ресурс работы системы на 2-3 порядка, при этом расход электроэнергии сократится в 3-5 раз и на порядок повысится надежность.

Формула изобретения

Формирователь спаренных импульсов, содержащий источник входного сигна730171

7>

Составитель Ш,Шаряпов

Редактор Г. Прусова Техред М,Петко Корректор Г. Решетник .«Ю Ю Ф4 ю

Заказ 9343/23 Тираж 995 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ла, источник питания и два электромагнитных реле, обмотка первого электромагнитного реле зашунтирована двумя параллельно соединенными цепями, каждая из которых содержит последовательно включенные диоды и резистор,в одной цепи диод включен в прямом направлении, а в другой цепи - в обратном, первый вывод первого электромагнитного реле соединен через конденсатор с отрицательной клеммой источника входного сигнала первый выход устройства соединен с положительной клеммой источника питания через последовательно соединенные Замыкающие контакты электромаг.нитных реле, а второй выход устройства соединен с той же клеммой источника питания через замыкающий контакт первого электромагнитного реле и размыкающий контакт второго электромагнитного реле, о т л и ч а ю щ н и с я тем, что, с целью увеличения срока службы, сокращения расхода электроэнергии и повышения надежности, в устройство введены транзистор и дополнительные диоды, резисторы и конденсатор, при этом второй вывод первого электромагнитного реле подключен через диод, включенный в проводящем направлении, к положительной клемме источника входного сигнала, к этому же выводу упомянутого реле подключен эмиттер транзистора, коллектор которого непосредственно, а база через резистор соединены с отрицательной клеммой источника входного сигнала, положительная клемма которого соединена через резистор с базой упомянутого транзистора, а через диод, включенный в прямом направлении, — с одним выводом параллельной

RC-цепи, другой вывод которой через

15 обмотку второго электромагнитного реле подключен к отрицательной клемме источника входного сигнала.

Источники информации, принятые во внимание при экспертизе щ 1. Авторское свидетельство СССР

9 426314, кл. Н 03 К 5/13, 1974.

2. Патент Японии В 51-41308, кл. 98(5), опублик, 1976.

3. Авторское свидетельство СССР в 454678 кл. Н 03 К 3/78, 1974 {прптотип).
