Устройство для имитации дискретного радиоканала

Устройство для имитации дискретного радиоканала

Иллюстрации

Показать все

Реферат



Союз Севетсмик

Сецнапмстическик

Республик

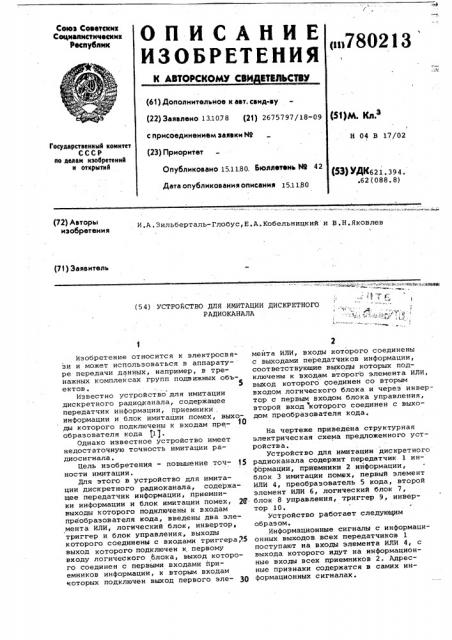

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТВЛЬСТВУ оц780213

% (61) Дополнительное к авт. сеид-ву (22) Заявлено 13.1078 (21) 2675797/18-09 с присоединением заявки N9 (23) Приоритет

Опубликовано 15.1180. Ь Оллетень 89

Дата опубликования описания 151180

Р М. Ç

Н 04 В 17/02

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621. 394. .62 (088. 8) (72) Авторы изобретения

И,A . .3ильберталь-Глобус, Е.A. Кобельницкий и В. Н. Яковлев (71) Заявитель (5 4) УСТРОЙСТВО ДЛЯ HMHTAUHH ДИСКРЕТНОГО

РАДИОКАНАЛА

Изобретение относится к электросвязи и может использоваться в аппаратуре передачи данных, например, в тренажных комплексах групп подвижных обьектов, Известно устройство для имитации дискретного радиоканала, содержащее передатчик информации, приемники, информации и блок имитации помех, выходы которого подключены к входам преобразователя кода p J.

Однако известное устройство имеет недостаточную точность имитации радиосигнала, Цель изобретения — повышение точ- 15 ности имитации.

Для этого в устройство для имитации дискретного радиоканала, содержащее передатчик информации, приемники информации и блок имитации помех, Я выходы которого подключены к входам преобразователя кода, введены два элемента ИЛИ, логический блок, инвертор, триггер и блок управления, выходы которого соединены с входами триггера,.5 с выход которого подключен к, первому входу логического блока, выход которого соединен с первыми входами приемников информации, к вторым входам которых подключен выход первого эле- 30 мента ИЛИ, входы которого соединены с выходами передатчиков информации, соответствующие выходы которых подключены к входам второго элемента ИЛИ, выход которого соединен со вторым входом логического блока и через инвертор с первым входом блока управления, второй вход которого соединен с выходом преобразователя кода, На чертеже приведена структурная электрическая схема предложенного устройства, Устройство для имитации дискретного радиоканала содержит передатчик 1 ин- формации, приемники 2 информации, блок 3 имитации помех, первый элемент

ИЛИ 4, преобразователь 5 кода, второй элемент ИЛИ 6, логический блок 7, блок 8 управления, триггер 9, инвертор 10.

Устройство работает следующим образом.

Информационные сигналы с информационных выходов. всех передатчиков 1 поступают на входы элеМента ИЛИ 4, с выхода которого идут на информационные входы всех приемников 2, Адресные признаки содержатся в самих информационных сигналах.

780213

Формула изобретения

Одновременно с информационными сигналами на вторых выходах передатчиков 1 вырабатываются строб-импульсы охватывающие по длительности кодовую комбинацию. Эти строб-импульсы череЭ второй элемент ИЛИ 6 и логичесхий блок

7 поступают на бланкирующие входы

5 всех приемников 2.

Если одновременно с кодовой комбинацией, поступающей на один вход приемника 2, на другой вход этого приемника 2 поступит строб-импульс, прошедший логический-блок 7, то приемник .2 будет забланкирован и кодовая комбийация не будет декодирована. Если же строб-импульс не пройдет через логический блок 7, то первый вход при- 15 емннка.2 будет открыт и кодовая комбинация будет декодирована и выдана получателю.

Открывание и закрывание логического блока 7 обеспечивается преобразо- щ вателем 5 кода через блок 8 управления и триггер 9. На другой вход блока 8 управления через инвертор 10 поступают строб-импульсы с выхода второго элемента ИЛИ 6. При отсутствии строб— импульса блок 8 открыт и триггер 9 повторяет состояние выхода преобразователя 5. B момент появления на втором входе блока 8 строб-импульса с выхода инвертора 10 перепись прекращается, триггер 9 запоминает состояние преобразователя 5 и хранит его в течение всего времени прохождения строб-им,пульса, Этим обеспечивается полное пропускание или непропускание строб-импульса через логический блок 7. Одно- З5 временно с этим преобразователь 5 кода продолжает работать не останавлинаясь и к моменту окончания одного и начала . следующего строб-импульса выдаст ноВое состояние. Тем самым обеспечива ется декорреляция состояний преобразователя 5 для каждой кодовой комбинации.

Необходимое значение вероятности, которое должно выдаваться преобразователем 5, определяется блоком 3 ими- 4 тации помех, на выходы которого от датчиков тренажного комплекса (на ,чертеже не показаны) подаются текущие значения имитируемых расстояний между объектами и состояния помехо- ® вой обстановки в соответствии с пройгрйваемой на тренажерном комплексе. учебной задачей. Блок 3 имитации по4 мех нос прои э в одит код т ех и н те гр альных значений вероятности правильного приема кодовой комбинации в целом, которые обеспечиваются реальной системой передачи данных (СПД) при имитируемом расстоянии между объектами в условиях определенной помеховой обстановки. Этот код подается на регистр преобразуемого числа преобразонателя 5, в результате чего и момент появления строб-импульса, идущего с выхода элемента ИЛИ 6 на вход логического блока

7, этот логический блок 7 будет с требуемой вероятностью. либо открыт, либо закрыт сигналом, поступающим .на его управляющий вход с триггера 9.

Тем самым будет обеспечено воспроизведение зависимости достоверности передачи1данных от имитируемых тренажным комплексом расстояний между подвижными объектами и помеховой обстановки, и условия обучения экипажей подвижных объектов будут соответ,ствовать условиям их реальной работы. устройсгво для имитации дискретно- го радиоканала, содержащее передатчики информации, приемники информации и блок имитации помех, выходы которого подключены к входам преобразователя кода, о т л и ч а ю щ е е с я тем, что, с целью повышения точности имитации, введены два элемента ИЛИ, логический блок, инвертор, триггер и блок управления, ныходы которого соединены с входами триггера, выход которого подключен к первому входу логического блока, выход которого соединен с первыми входами приемников информации, к вторым входам которых подключен выход первого элемента ИЛИ, Входы которого соединены с выходами передатчиков информации, соответствующие выходы которых подключены к входам второго элемента ИЛИ, выход которого соединен со вторым входом логического.блока и через инвертор с первым входом блока управления, второй вход которого: соединен с выходом преобразователя кода, Источники информации, принятые во внимание при экспертизе

1. Базилевич E,B,и др. Передача данных, . Информационный сборник. М., Снязь, 1969, с. 56-63 (прототип).
