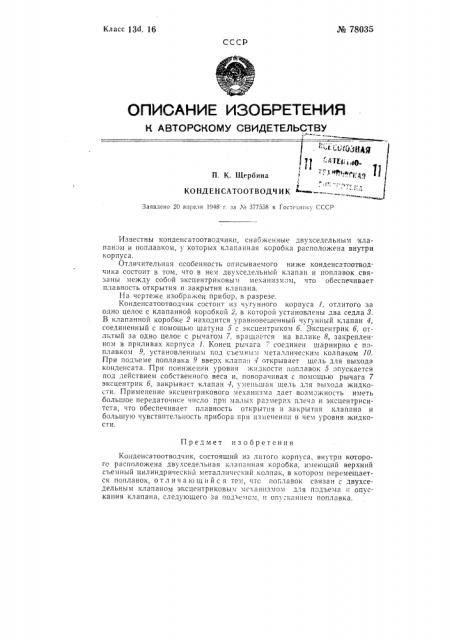

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ " - -t I!03ii4Q

-АЖ .Е. ! tl

11:; 1 1"КОНДЕНСАТООТВОДЧ ИК

Заявлено 20 апреля 1948 г. за М 377558 в Гоетех!н!Ку СССР

Известны кондее!сатоотВОдчикн, се!аОжснные ДВухседельным клапаном и поплаВком, 3 которых клапанная коробка расположена Внутри корпуса.

Отличительная особенность описываемого ниже конденсатоотводчика состоит в том, что в нем двухседельный клапан и поплавок связаны между coo(й эксцентриковым механизмом, что обеспечивает плавность открытия и закрытия клапана.

На чертеже изображен прибор, в разрезе.

Конденсатоотводчик состоит из чугунного корпуса 1, отлитого за одно целое с клапанной коробкой 2, в которой установлены два седла 8.

В клапанной коробке 2 находится уравновешенный чугунный клапан 4, соединенный с помощьк? шатуна 5 с эксцентриком 6. Эксцентрик 6, отлитый за одно целое с рычагом 7, вращается на валике 8, закрепленном в приливах корпуса I. Конец рычага 7 соединен шарнирно с поплавком 9, установленным под съемны?l металличесепlм колпаком 10.

При подъеме поплавка 9 ВВерх клапан 4 открывает щель для выхода конденсата. При пони?кении poBHII жидкости поплаВок 5 опускается под действием собственного веса и, поворачивая с помощью рычага 7 эксцентрик б, закрывает:клапан 4, уменьшая щель для выхода жидкости. Применение эксцентрикОВОГО л1ехане!Зма дает возмо?!(Ность иметь большое передаточное число при малых размерах плеча и эксцентриси7 CT B, I TO Об ее П е чИ в а е Т II. I 8 B HO C T О Т и p bl T I I SI П 3 B I(I? bl T I I 51 I(:i é 11 é H é большую чувствительность прибора при изменении в нем уровня жидкости.

Предмет изобретения

Конденсатоотводчик, состоящий из литого корпуса, внутри которогс расположена двухседельная клан иная коробка, имеющий верхний съемный цилиндрический металлическии колпак, в котором перемещаетcR поплавок, отличающийся тем, что поплавок связан с двухседельным клапаном эксцентриковым мсхаш1змом для подъема и опускания клапана, следующего за подве?!Ом, н опу:капнем поплавка. № 78035
