Захват для автопогрузчика
Патент 78048
Авторы
Классы МПК
- B66C1/10 - Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п. (канатные, тросовые или цепные механизмы, тормозные и стопорные устройства для них B66D; используемые в ядерных реакторах G21)
- B66F9/06 - перемещаемые вместе с грузами с помощью колес и т.п., например автопогрузчики с вильчатым захватом (транспортные устройства B60-B62; транспортные средства с устройствами для облегчения погрузки, разгрузки и укладки грузов B60P 1/00; ручные тележки для подъема грузов на небольшую высоту с целью транспортировки B62B 3/06)
Захват для автопогрузчика
Иллюстрации
Реферат

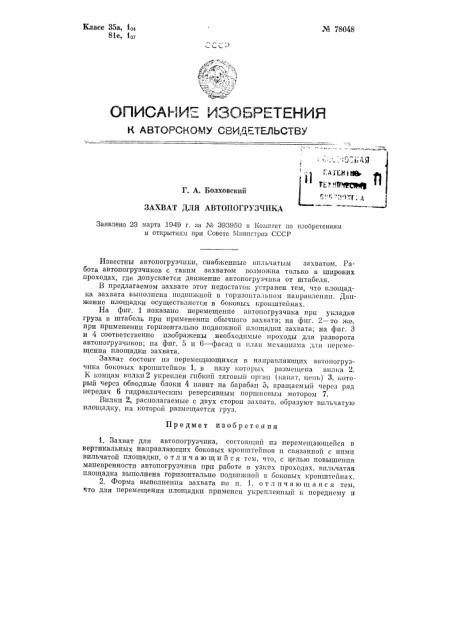

№ 78048
Класс 35а, 104
81е, 1з
ОПИСАНМЕ ИЗОБРЕТЕНИЯ к лвтогсном се мд тьльств
Г. А. Болховский
ЗАХВАТ ДЛЯ АВТОПОГРУЗЧИКА
Заявлено 23 марта 1949 г. за № 393950 в Комитет по изобретениям н открытиям прн Совете Министров СССР
Предмет изобретения
1. Захват для автопогрузчика, состояший пз перемещающейся в вертикальных направляющих боковых кронштейнов и связанной с ними внльчатой площадки, отличающийся тем, что, с целью повышения маневренности автопогрузчика при работе в узких проходах, впльчатая площадка выполнена горизонтально подвижной в боковых кронштейнах.
2. Форма выполнения захвата по п. 1, о тл ич а ю щ а я с я тем, что для перемещения площадки применен укрепленный к переднему и
Известны автопогрузчики, снабженные вильчатым захватом, Работа автопогрузчиков с таким захватом возможна только в широких проходах, где допускается движение автопогрузчика от штабеля.
В предлагаемом захвате этот недостаток устранен тем, что площадка захвата выполнена подвижной в горизонтальном направлении. Движение площадки осуществляется в боковых кронштейнах.
На фиг. 1 показано перемещение автопогрузчика прп укладке груза в штабель при применении обычного захвата; на фиг. 2 — то же, ири применении горизонтально подвижной площадки захвата; на фпг. 3 н 4 соответственно изображены необходимые проходы для разворота автопогрузчиков; на фиг. 5 и 6 — фасад и план механизма для перемещения площадки захвата.
Захват cocToIIT из перемещающихся в направляющих автопогрузчика боковых кронштейнов 1) в пазу которых размещена вилка 2.
К концам вилки 2 укреилен гпбкпп тяговыи орган (канат, цепь) 3, который через обводные блоки 4 навит на барабан 5, вращаемый через ряд иередач 6 гидравлическим реверсивным поршневым мотором 7.
Вилки 2, расиолагаемые с двух сторон захвата, образуют вильчатую площадку, на которой размещается груз. № 78048 заднему концам площадки гибкий тяговый орган, охватывающий барабан, связанпьпт рядом передач с реверсивным гидравлическим поршневым мотором.
Фиг. /
Фиг. 2
Фи8.,3
Cr uZÎ Ф
¹ 7"8048 иг.
Комитет по делам изобретений и открытий при Совете Министров СССР
Редактор Е. Я. Ланцбург
Гор. Алатырь, типография ¹ 2 Министерства культуры Чувашской АССР.
Информационно-издательский отдел.
Объем 0,34 п. л. Заказ 4631.
Гр. 154, 272
Подп. к печ. 26, VI I-1060 г.
Тираж 250. Цена 25 коп.
