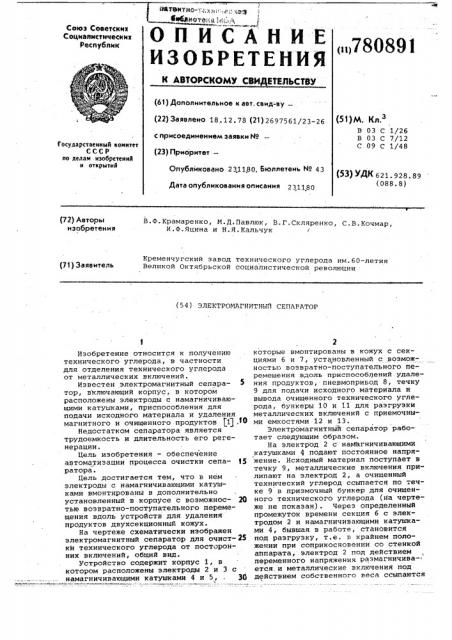

<„,780891

Союз Советских

Социалистических

Республик

ОПИСА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 18.12.78 (21) 2697561/23-26 с присоединением заявки Йо (23) Приоритет—

Опубликовано 231180. Бюллетень М 43

Дата опубликования описания (51)М. Кл з

В 03 С 1/26

В 03 С 7/12

С 09 С 1/48

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 621. 928. 89 (088. 8) В.Ф.Крамаренко, N.Ä.Ïàâëþê, В.Г.Скляренко, С.В.Кочмар, И.Ф.Яцина и Н.Я.Кальчук (72) Авторы изобретения

Кременчугский завод технического углерода им.60-летия

Великой Октябрьской социалистической революции (71) Заявитель (54) ЭЛЕКТРОМАГHHTHbIA CEIMPATOP

Изобретение относится к получению технического углерода, в частности для отделения технического углерода от металлических включений.

Известен электромагнитный сепаратор, включающий корпус, в котором расположены электроды с намагничивающими катушками, приспособления для подачи исходного материала и удаления магнитного и очищенного продуктов $1) .10

Недостатком сепаратора является трудоемкость и длительность его регенерации.

Цель изобретения — обеспечение автоматизации процесса очистки сепа- т5 ратора.

Цель достигается тем, что в нем электроды с намагничивающими катушками вмонтированы в дополнительно установленный в корпусе с возможнос- 20 тью возвратно-поступательного перемещения вдоль устройств для удаления продуктов двухсекционный кожух, На чертеже схематически изображен электромагнитный сепаратор для очист- 25 ки технического углерода от посторонних включений, общий вид.

Устройство содержит корпус 1, в котором расположены электроды 2 и 3 с намагничивающими катушками 4 и 5, 30 которые вмонтированы в кожух с секциями 6 и 7, установленный с возможностью возвратно-поступательного перемещения вдоль приспособлений удаления продуктов, пневмоприьод 8, течку

9 для подачи исходного материала и вывода очищенного технического углерода, бункеры 10 и 11 для разгрузки металлических включений с приемочными емкостями 12 и 13.

Электромагнитный сепаратор работает следующим образом.

На электрод 2 с намагничивающими катушками 4 подают постоянное напряжение. Исходный материал поступает в течку 9, металлические включения прилипают на электрод 2, а очищенный технический углерод ссыпается по течке 9 в призмочный бункер для очищенного технического углерода (на чертеже не показан). Через определенный промежуток времени секция 6 с электродом 2 и намагничивающими катушками 4, бывшая в работе, становится под разгрузку, т.е. в крайнем положении при соприкосновении со стенкой аппарата, электрод 2 под действием переменного напряжения размагничивается,и металлические включения под действием собственного веса ссыпаются

78089

Формула изобретения (Составитель Н.Динор

Редактор И.Черный Техред М.Табакович Корректор Г.Назарова

Заказ 8026/4 Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д.4/5

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная,4

;по бункеру 10 в приемочную емкость

12. На место секции 6 становится секция 7, которая, наполнившись металлическими включениями, разгружается в бункер 11 и приемочную емкость 13.

Затем цикл повторяется.

Перемещение секций 6 и 7 пневмоприводом 8 осуществляется автоматически через реле времени при помощи комаидного прибора КЭП-12Ц.

Электромагнитный сепаратор, включающий корпус с электродами и намагнйчивающими катушками, устройства для м

1 4

1 ( подачи исходного материала и удаления магнитного и очищенного продуктов, отличающийся тем, что, с целью обеспечения автоматизации процесса очистки сепаратора, последний снабжен установленным в корпусе с возможностью возвратно-поступательного перемещения вдоль устройств для удаления продуктов двухсекционным кожухом, в котором установлены элек- троды с намагничивающими катушками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 424603, кл. В 03 С 1/2 6,05.02.74.
