Реферат

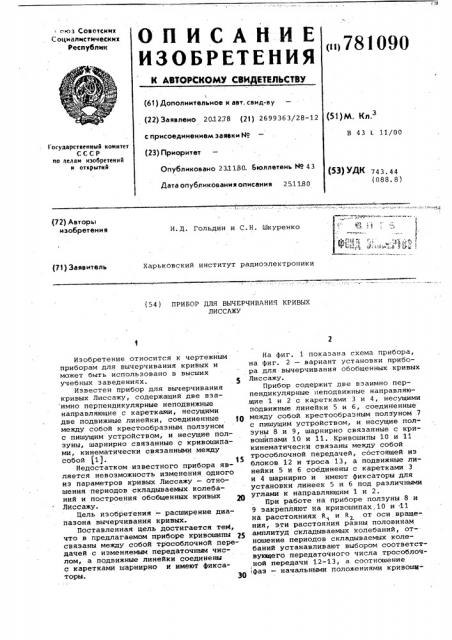

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ еюз Советских

С оциалистических

Республик

781090 Ф

Ф (61) Дополнительное к авт, свид-ну (22) Заявлено 201278 (23) 2699363/28-12 (51) М. Кл. с присоединением заявни М9 (23) Приоритет

B 43 L 11/00

1 осударствеиный комитет

СССР но аелам изобретений н открытий

Опубликовано 231130. Бюллетень Мо 43 (53) УА 743. 44 (088. 8) Дата опубликования описания 25.11.80 (72) Авторы изобретения

И.Д. Гольдин и С.H. Шкуренко

Харьковский институт радиоэлектроники (71) Заявитель (54) ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ КРИВЫХ

ЛИССЛЖУ

Изобретение относится к чертежным приборам для вычерчивания кривых и может быть использовано в высших учебных заведениях. . 5

Известен прибор для вычерчивания кривых Лиссажу, содержащий две взаимно перпендикулярные неподвижные направляющие с каретками, несущими две подвижные линейки, соединенные )p между собой крестообразным ползуном с пишущим устройством, и несущие ползуны, шарнирно связанные с кривошипами, кинематически связанными между собой (1). !

Недостатком известного прибора является невозможность изменения одного из параметров кривых Лиссажу — отношения периодов складываемых колебаний и построения обобщенных кривых

Лиссажу.

Цель изобретения — расширение диапазона вычерчивания кривых.

Поставленная цель достигается тей, что в предлагаемом приборе кривошипы д связаны между собой трособлочной передачей с изменяемым передаточным числом, а подвижные линейки соединены с каретками шарнирно и имеют фиксаторы. 30

На фиг. 1 показана схема прибора, на фиг. 2 — вариант установки прибора для вычерчивания обобщенных кривых

Лиссажу.

Прибор содержит две взаимно перпендикулярные неподвижные направляющие 1 и 2 с каретками 3 и 4, несущими подвижные линейки 5 и 6, соединенные между собой крестообразным ползуном 7 с пишущим устройством, и несущие пол- эуны 8 и 9, шарнирно связанные с кривошипами 10 и 11. Кривошипы 10 и 11 кинематически связаны между собой трособлочной передачей, состоящей из блоков 12 и троса 13, а подвижные линейки 5 и 6 соединены с каретками 3 и 4 шарнирно и имеют фиксаторы для установки линеек 5 и 6 под различными углами к направляющим 1 и 2.

При работе на приборе ползуны 8 и

9 закрепляют на кривошипах.10 и .11 на расстояниях й, и и от оси вращения, зти расстояйия равны половинам амплитуд складываемых колебаний, отношение периодов складываемых колебаний устанавливают выбором соответствующего передаточного числа трособлочной передачи 12-13, а соотношение

1фаз — начальными положениями кривоши781090 пов 10@и 11. При установке линеек 5 и б перпендикулярно направляющим 1 и 2 пблучают обычные кривые Лиссажу с различными параметрами, как показано на фиг. 1.

Для получения обобщенных кривых

Лиссажу, каретки 3 и 4 фиксируют на направляющих 1 и 2, а фиксаторы, связывающие линейки 5 и б с каретками 3 и 4 освобождают, при этом линейки 5 и 6 получают воэможность вращения вокруг шарниров S и Я как показано на фиг. 2.. При вращении кривоши,пов 10 и 11 пишущее устройство, находящееся на крестообразном полэуне

7, вычерчивает обобщенную кривую

Лиссажу.

Формула изобретения

Прибор для вычерчивания кривйх

Лиссажу, содержащий две взаимно перпендикулярные неподвижные направляющие с каретками, несущими две подвижные линейки, соединенные между собой крестообразным ползуном с пишущим устройством и несущие ползуны, шарнирно связанные с кривошипами, кинематически связанными между собой, отличающийся тем, что, с целью расширения диапазона вычерчиваемых кривых, кривошипы связаны между собой трособлочной передачей с изменяемым передаточным числом, а подвижные линейки соединены с каретками шарнирно и имеют фиксаторы.

Источники информации, 15 принятые во внимание при экспертизе

1. Вальц Г.Б., Ушакова Г.A. Механизмы для черчения и преобразования проекций. ХГУ, 1960, с. 32.

781090 а

Тираж 431 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8050/14

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Д. Гриценко

Редактор. A. Шишкина Техред .М.Петко Корректор Г. Иазарова
