Ферма с параллельными поясами

Ферма с параллельными поясами

Иллюстрации

Показать все

Реферат

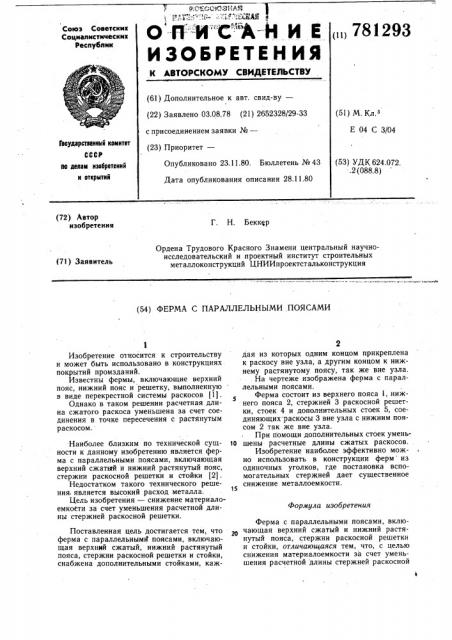

О -П - И"С :" А-Й И Е

ИЗОБРЕТЕН ИЯ

Союз Советскик

Социал истическик

Республик (1 ) 781293

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.08.78 (21) 2652328/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.а

Е 04 С 3/04

Говударствеииый комитет

СССР по делам изабретеиий и открытий

Опубликовано 23.11.80. Бюллетень № 43

Дата опубликования описания 28.11.80 (53) УДК 624.072..2 (088.8) (72) Автор изобретения

Г. Н. Беккер

Ордена Трудового Красного Знамени центральный научноисследовательский и проектный институт строительных металлоконструкций ЦНИИпроектстальконструкция (71) Заявитель (54) ФЕРМА С ПАРАЛЛЕЛЬНЫМИ ПОЯСАМИ

Формула изобретения

Изобретение относится к строительству и может быть использовано в конструкциях покрытий промзданий.

Известны фермы, включающие верхний пояс, нижний пояс и решетку, выполненную в виде перекрестной системы раскосов (1), Однако в таком решении расчетная длина сжатого раскоса уменьшена за счет соединения в точке пересечения с растянутым раскосом.

Наиболее близким по технической сущности к данному изобретению является ферма с параллельными поясами, включающая верхний сжатый и нижний растянутый пояс, стержни раскосной решетки и стойки (2).

Недостатком такого технического решения. является высокий расход металла.

Цель изобретения — снижение материалоемкости за счет уменьшения расчетной длины стержней раскосной решетки.

Поставленная цель достигается тем, что ферма с параллельнымй поясами, включающая верхний сжатый, нижний растянутый пояса, стержни раскосной решетки и стойки, снабжена дополнительными стойками, каж2 дая из которых одним концом прикреплена к раскосу вне узла, а другим концом к нижнему растянутому поясу, так же вне узла.

На чертеже изображена ферма с параллельными поясами.

Ферма состоит из верхнего пояса l, нижнего пояса 2, стержней 3 раскосной решетки, стоек 4 и дополнительных стоек 5, соединяющих раскосы 3 вне узла с нижним поясом 2 так же вне узла.

При помощи дополнительных стоек умень10 шены расчетные длины сжатых раскосов.

Изобретение наиболее эффективно можно использовать в конструкции ферм из одиночных уголков, где постановка вспомогательных стержней дает существенное снижение металлоемкости.

Ферма с параллельными поясами, включающая верхний сжатый и нижний растянутый пояса, стержни раскосной решетки и стойки, отличающаяся тем, что, с целью снижения материалоемкости за счет уменьшения расчетной длины стержней раскосной

781293 з решетки, ферма снабжена дополнительными стойками, каждая из которых одним концом прикреплена к раскосу для узла, а другим концом к нижнему растянутому поясу, так же вне узла.

Источники информации, принятые во внимание при экспертизе

1. Металлические конструкции. Под ред.

И. Беленя. М., Стройиздат, 1976, с. 237.

2. Там же, с. 237, рис. Х, 4.
