Реферат

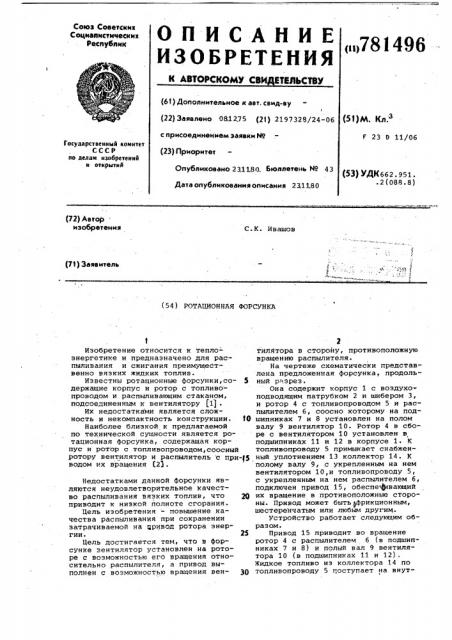

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТВЛЬСТВУ

Союз Соеетскик

Социалистических

Респ (63) Дополнительное к авт. сеид-ву

1 (22) Заявлено 081275 (21) 2197328/24-06 (51) М. Кл. с присоединением заявки Йо (23) Приоритет

F 23 0 11/06

Государственный комитет

СССР но делам изобретений н открытий

Опубликовано 231180 бюллетень Мо 43

Дата опубликования описания 231180 (53) УДН662. 951..2(088.8) P2) Автор изобретения

С.К. Ивашов (71) Заявитель (54) РОТАЦИОННАЯ ФОРСУНКА

Изобретение относится к теплоэнергетике и предназначено для распыливания и сжигания преимущественно вязких жидких топлив.

Известны ротационные форсунки,со- 5 держащие корпус и ротор с топливопроводом и распыливающим стаканом, подсоединенным к вентилятору (1) .

Их недостатками является сложность и некомпактность конструкции. 1тт

Наиболее близкой к предлагаемой по технической сущности является ротационная форсунка, содержащая корпус и ротор с топливопроводом,соосный ротору вентилятор и распылитель с при-.f5 водом их вращения (23.

Недостатками данной форсунки являются неудовлетворительное качество распыливания вязких топлив, что 2О приводит к низкой полноте сгорания.

Цель изобретения — повышение качества распыливания при сохранении затрачиваемой на @развод ротора энергии. 25

Цель достигается тем, что в форсунке вентилятор установлен на роторе с возможностью его вращения относительно распылителя, а привод выполнен с возможностью вращения вен- 30 тилятора в сторону, противоположную вращению распылителя.

На чертеже схематически представлена предложенная форсунка, продольный р эрез.

Она содержит корпус 1 с воздухо» подводящим патрубком 2 и шибером 3, и ротор 4 с топливопроводом 5 и распылителем 6, соосно которому на подшипниках 7 и 8 установлен на полом валу 9 вентилятор 10. Ротор 4 в сборе с вентилятором 10 установлен в подшипниках 11 и 12 в корпусе 1. К топливопроводу 5 примыкает снабженный уплотнением 13 коллектор 14. К полому валу 9, с укрепленным на нем вентилятором 10,и топливопроводу 5, с укрепленным на нем распылителем б, подключен привод 15, обеспефвающий их вращение в противоположные стороны. Привод может быть фрикционным, шестеренчатым или любым другиМ.

Устройство работает следующим образом.

Привод 15 приводит во вращение ротор 4 с распылителем б (в подшипниках 7 и 8) и полый вал 9 вентилятора 10 (в подшипниках 11 и 12).

Жидкое топливо из коллектора 14 по топливопроводу 5 Поступает на внутреннюю поверхность распылителя 6.

Утечки топлива из коллектора 14 предотвращаются уплотнением 13.

Под действием центробежных сил топливо растекается по внутренней. поверхности распылителя 6 и истекает с его кромки в виде тонкой коль цевой вращающейся пелены.

Воздух, поступающий в корпус 1 через воздухоподводящий патрубок 2 (расход воздуха регулируется шибером 3); вентилятором 10 закручивается в сторону, противоположную вращению пелены топлива, и диспергирует ее на мелкие капли.

Закрутка вентилятора и распылителя в противоположных направлениях увеличивает относительную скорость воздуха и топлива и приводит к повышению качества распыливания.

781496

Формула изобретения

Ротационная Форсунка, содержащая корпус и ротор с топливопроводом, соосный ротору вентилятор и распылитель с приводом их вращения, отличающаяся тем, что, с целью повышения качества распыливания, вентилятор установлен на роторе с возможностью его вращения относительно распылителя, а привод выполнен с возможностью вращения вентилятора в сторону, противоположную вращению распылителя.

Источники информации, принятые во внимание при экспертизе

15 1. Латент ФРГ Р 1551936, кл, 24 С 10, опублик. 1970.

2. Патент CILIA 9 3660006, кл. 431/168, опублик. 1972.
