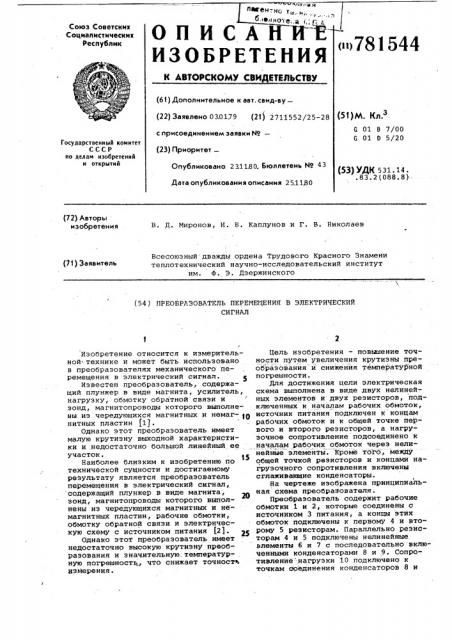

Союз Советских

Социалистических

Республик

ОПИСАН Й

ИЗОБРЕТЕНИЯ

«>781544

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 030179 (21) 2711552/25-28 с присоединением заявки ¹вЂ” (23) Приоритет

Опубликовано 231180, Бюллетень ¹ 43

Дата опубликования описания 25.1180 (51)М. Кл 3

G 01 В 7/00

G 01 0 5/20

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 531.14. .83.2(088.8)-(72) Авторьi изобретения

В. Д. Миронов, И. Б. Каплунов и Г. В. Николаев

Всесоюзный дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дэержинского (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕЦЕНИЯ В ЭЛЕКТРИЧЕСКИЙ

СИГНАЛ

Изобретение относится к измеритель- Цель изобретения — повыаение точной-технике и может быть использовано ности путем увеличения крутизны прев преобразователях механического пе-, образования и снижения температурной ремещения в электрический сигнал. погрешности.

Известен преобразователь, содержа- Для достижения цели электрическая щий плунжер в виде магнита, усилитель, схема выполнена в виде двух нелинейнагрузку, обмотку обратной связи и ных элементов и двух резисторов, подзонд, магнитопроводы которого выполне- ключенных к началам рабочих обмоток, ны из чередующихся магнитных и немаг- lO источник питания подключен к концам нитных пластин (1). рабочих обмоток и к общей точке перОднако этот преобразователь имеет вого и второго резисторов, а нагрумалую крутизну выходной характеристи- зочное сопротивление подсоединено к ки и недостаточно большой линейный ее началам рабочих обмоток через нелиучасток. нейные элементы. Кроме того, между

Наиболее близким к изобретению по общей точкой резисторов и концами натехнической сущности и достигаемому грузочного сопротивления включены результату является преобразователь сглаживающие конденсаторы. перемещения в электрический сигнал, На чертеже изображена принципиаль содержащий плунжер в виде магнита, ная схема преобразователя. зонд, магнитопроводы которого выпол- Преобразователь содержит рабочие нены из чередующихся магнитных и не - обмотки 1 и 2, которые соединены с магнитныХ пластин, рабочие обмотки, источником 3 питания, а концы этих обмотку обратной связи и электричес- обмоток подключены к первому 4 и втокую схему с источником питания (21. 2с рому 5 резисторам. Параллельно реэисОднако этот преобразователь имеет торам 4 и 5 подключены нелинейные недостаточно высокую крутизну преоб- элементы 6 и 7 с последовательно вклюразования и значительную. температур-. ченными конденсаторами 8 и 9. Сопроную погрешность, что снижает точность тивление нагрузки 10 подключено к измерения. точкам соединения конденсаторов 8 и

У в с

781544

I ! ф

Составитель A. Куликов

Редактор A. Судын Техред М.Петко Корректор М. Коста

Эаказ 8109/39

Тираж 801 Подписное

ВНИИПИ ГосУдарственного комитета СССР йо делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

9 и нелинейных элементов б и 7. Устройство также содержит плунжер 11 постоянный магнит, обмотку 12 отрицательной обратной связи, магнитопроводы 13.

Преобразователь работает следующим образом.

Перемещение плунжера (магнита) 11 вызывает изменение магнитного потока в магнитопроводах 13 и соответственное увеличение (уменьшение) токов, протекающих через резисторы 4 и 5 и йелинейные сойротивления б и 7; При этом на конденсаторах 8 и 9 выделяются четные гармоники, а их разность на нагрузке 10. При перемещении плунжера 11 в одном направлении происходит увеличение тока в одном иэ резисторов (4) и уменьшение в другом (5).

При перемещении плунжера в обратном направлении происходит уменьшение тока в резисторе 4 и увеличение в резисторе 5, т. е. схема реверсивна.

Такое выполнение схемы включения рабочих обмоток преобразователя с вы"делейием четных гармоник позволяет значительно (в 3-4 раза) повысить крутизну преобразования и практически исключить температурную погрешность.

Формула изобретения

1. Преобразователь перемещения в электрический сигнал, содержащий плунжер в виде магнита, зонд, магнитопроводы которого выполнены иэ чередующих. ся магнитных и немагнитных пластин, рабочие обмотки, обмотку обратной связи и электрическую схему с источником питания, о т л и ч а ю щ и и с я тем, что, с целью повышения точности путем увеличения крутизны преобразования и снижения температурной погрешности, электрическая схема выполнена в виде двух нелинейных элементов и двух резисторов, подключенных к началам рабочих обмоток, источник питания подключен к концам рабочих обмоток и к общей точке первого и второго резисторов, а нагрузочное

15 сопротивление подсоединено к началам рабочих обмбток через нелинейные элементы. 2. Преобразователь по п. 1, о т л и ч а ю шийся тем, что между

2О общей точкой резисторов и концами нагрузочного сопротивления включены сглаживающие конденсаторы.

Источники информации, принятые во внимание при экспертизе

1 . Авторское свидетельство СССР

Р 161644, кл. G 08 С 9/04, 1964.

2. Авторское свидетельство СССР

Р 282969 кл. G 01 0 5/20, 1970

30 (прототип).
