Устройство для контроля пневматических приборов

Устройство для контроля пневматических приборов

Иллюстрации

Показать все

Реферат



<>781578

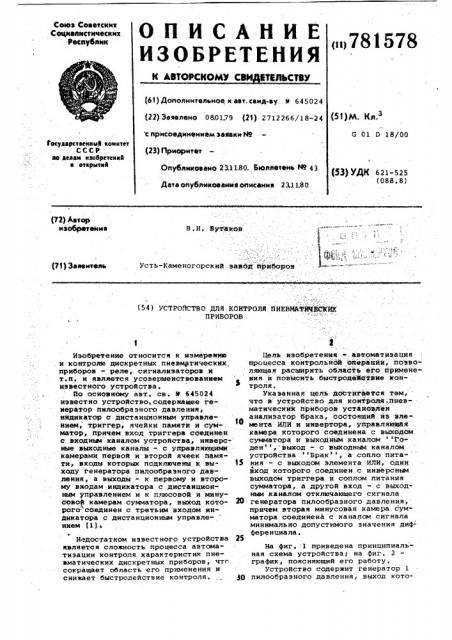

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ВТИЛЬСТВУ

Союз Советских

Социайистическик

Республик (61) Дополнительное к авт. саид-ву Ф 645024 (22) Заявлено 080179 (21) 2 712 266/1 8-24 (51)М КЯ 3

G 01 D 18/00 с присоединением зеваки Йз (23) т вет@вР@твеииы11 «аиитет

СССР

«в аелам иэобветеиий и етирытий приоритет

Опубликовано 23.11.80. Вкиеетвнь N9 43 (533 УДК 621-525 (088.8) Дата опубликоааиив описания 23,11.80 (72) Автор изобретения

В.Н. Вут аков усть-Каменогорский завод йриборов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПНЕВИАФФЦКЖЙЖ

ПРИБОРОВ

Изобретение относится к измерению и контролю дискретных пневматических, приборов - реле, сигнализаторов и т.п. и является усовершенствованием известного устройства.

По основному авт. св. М 645024 известно устройство, содержащее генератор пилообразного давления, ийдикатор с дистанционным управлением, триггер, ячейки памяти и сумматор, причем вход триггера соединен с входньви каналом устройства, инверсные выходные каналы - с управляющими камерами первой и второй ячеек памяти, входы которых подключены к вы- 1$ ходу генератора пилообразного давления, а выходы - к первому и второму входам индикатора с дистанционным управлением н к плюсовой и минусовой камерам сумматора, выход которого" соединен с третьим входом индикатора с дистанционным управле- нием (1) > ю

Недостатком известного устройства 25 является сложность процесса автоматизации контроля характеристик пневматических дискретных приборов, чт<-. сокращает область его применения и снижает быстродействие контроля, . Я) Цель изобретения автоматизация процесса контрольно ойерацйи, позволяющая расыирить область его ирименеиия н повысить быстродейоФвие контроля.

Указанная цель до тйга@тся тем, что в устройство для контроля.пневматических приборов установлен анализатор брака, состоящий из элемента ИЛИ и иивертора, управляющая . камера которого соединеиа с выходом сумматора н выходным каналом -Годен, выход - с выходным каналом устройства Врак, а соПло пита- ния — с выходом элемента ИЛИ, один вход которого соединен с инверсньм выходом триггера и соплом питания сумматора, а другой вход - с выходным каналом отключающего сигнала генератора пилообразного давления, причем вторая минусовая камера сумматора соединена с каналом сигнала минимально допустимого значения дифференциала.

На фиг. 1 приведена принципиальная схема устройства; на фиг. 2 график, поясняющий его работу.

Устройство содержит генератор 1 пилообразного давления, выход кото;

781578!

20

30

Формула изобрете ния

65 ро™го соединен с образцовым манометром 2, две ячейки 3 и 4 памяти, входы которых соединены с выходом

reнератора 1, сумматор 5, плюсовая камера которого соединена с выходом ячейки 4 памяти, первая минусовая камера — с выходом ячейки 3 памяти, вторая минусовая камера пбдключена к каналу Р сигнала минимально до-. пустимогo значения дифференциала, выход сумматора 5 подключен к выходному каналу Годен, триггер 6, вход которого соединен с выходным каналом устройства Р, прямой выВх ход триггера соединен с управляющей камерой ячейки 4 памяти, а "ийверсный - с управляющей камерой ячейки 3 памяти и с соплом 5 питания сумматора. Анализатор брака состоит из элемента 7 Ю1И, один вход которого соединен с инверсным выходом триггера 6, другой - с входным каналом отключающего сигнала P«„ генератора

1 пилообразного давления, и инвертора 8, вход которого соединен с выхо- дбм сумматора 5, сопла питания соединено с выходом элемента 7 ИЛИ, а выход подключен к вйходному каналу устройства Брак, Индикатор с дистанционным управлением состоит иэ коммутатора 9, содержащего реле 10 — 12, соответствующие входы 13 — 16 которых соединены со входом устройства Р „, вЫходами ячеек 4 и 3 памяти, выходом сумматора 5. Выход коммутатора 9 подключен к образцовому манометру 17, а управляющие входы реле подключены к каналам 18 - 20 управления.Контролируемый прибор 21 соединен входом с выходом устройства P, а

ЕЬ1х выходом - с ега входом P» .

Устрой ст во работает" следующим образом.

Генератор 1 при его включении. формирует на своем выходе и выходе устройства Р непрерывный сигнал

Вь!х симметричного пилообразного давления, ограниченный сверху максимально допустимым значением давления Р прямого срабатывания контролируемого прибора 21 и снизу - минимально допустимым значением давления Р обратного срабатывания. При возрастании сигнала в канале Р до фактивык ческого уровня срабатывания контролируемого прибора 21 на выходе последнего и на входе устройства Р „ появляется сигнал 1, триггер 6 запускается этим сигналом, на прямом его выходе появляется сигнал 1, который запирает ячейку 4 памяти, на выходе которой отслеживается сигнал выхода устройства. В момент срабатывания icoHTpoJIHpÓåìîãî прибора 21 и триггера 6 ячейкой 4

"памяти" запоминается -уровень"Хфйления

"на"входе- контролируемого прибора.

При снижении сйгнала в канал ..

Р,„ до уровня обратного срабатывания контролируемого прибора 21 на его выходе устанавливается сигнал 0, на инверсном выходе триггера появляется сигнал 1, и ячейка памяти 3, отслеживающая ранее сигнал в канале Р ы„ запоминает сигнал на входе контролируемого прибора

21 в момент обратного срабатывания °

Сумматор 5 определяет величину разности сигналов прямого и обратного срабатывания контролируемого прибора 21. или дифференциала, сравнивает ее с минимально допустимой величиной дифференциала и формирует на выходе Годен сигнал знака сравнения — 1 для прибора с нор мальной величиной дифференциала и 0 для прибора с недопустимой (малой) величиной дифференциала.

В случае, если контролируемый прибор не срабатывает в заданном генеpàòoðoì 1 диапазоне сигнала Р то не запускается триггер 6, йо прямому либо по инверсному выходу не формируются сигналы 1, и на сумматор 5 не поступает давление питания (на его выходе — сигнал 0 ). В конце цикла контроля (при достижении давлением в канале P ä нижней допустимой границы обратйо1о срабатывания контролируемого прибора 21) генератором 1 формируется сигнал Роткл . равный 1 . Давление на выходе устройства Р,„ останавливается. В случае, если сигнал на выходе сумматора 5 = 0, то на выходе инвертора 8, получающего питание от триггера 6 или от генератора

1 (выход Р

Заказ 8111/41 Тираж 801 Подписное

ВНИИПИ

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 л H, «« õî|; — с «1 ход«им «а налом устроя(т«Й П :а} < а сОНJIQ питания — с «u>:îïîì лемента ИЛИ, один вход которогo соединен с ин«ерсным выходом триггера и соплом питания сумматора, а другой вход — с выходным каналом отключающего сигнала генератора пилообразного давления, причем вторая минусовая камера сумматора соединена с каналом сигнала минимально допустимого значения дифференциала.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 645024, кл, G 01 D 18/00, 1977 (прототип) .
