Датчик давления
Иллюстрации
Реферат

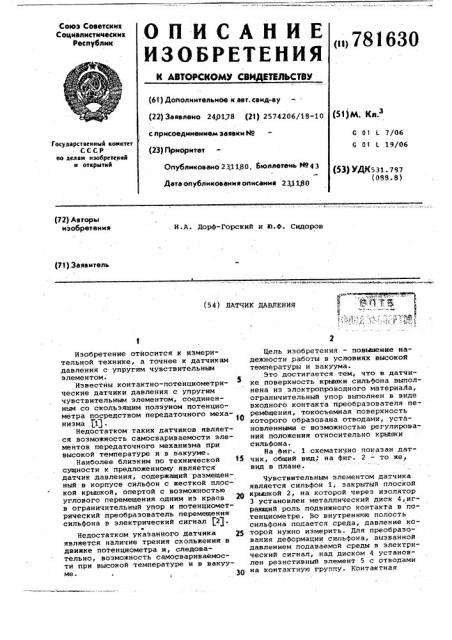

Союз Советских
Социалистических республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ
<1>781630 (61) Дополнительное к авт. сеид-ву (22) Заявлено 2401,78 (21) 2574206/18-10 с присоедмнемием заявки Йо (23) Приоритет (54)М. Кл.
G 01 L 7/06
G 01 L 19/06
Государственный комитет
СССР но делам изобретений н открытий
Опубликовано 231180. Бюллетень Йо43
Дата опубликования описания 231180 (53) УДК531. 787 (0SS ° 8) (72) Авторы изобретения
И.A. Дорф-Горский и Ю.Ф. Сидоров (71).Заявитель (54) ДАТЧИК ДАВЛЕНИЯ
Изобретение относится .к измерительной технике, а точнее к датчикам давления с упругим чувствительным элементом.
Известны контактно-потенциометрические датчики давления с упругим чувствительным элементом, соединенным со скользящим полэуном потенциометра посредством передаточного меха- о ниэма 11 .
Недостатком таких датчиков является возможность самосвариваемости элементов передаточного механизма при высокой температуре и в вакууме.
Наиболее близким по технической 15 сущности к предложенному является датчик давления, содержащий размещенный в корпусе сильфон с жесткой плоской крышкой, опертой с возможностью углового перемещения одним из краев 20 в ограничительный упор и потенциометрический преобразователь перемещения сильфона в электрический сигнал P2).
Недостатком указанного датчика 25 является наличие трения скольжения в движке потенциометра и, следовательно, возможность самосвариваемости при высокой температуре и в вакууме. б 30 — =б« - ббб б %« б» Ы б««ббббб«бббббб. «бб б б
Цель изобретения, — повышение надежности работы в условиях высокой температуры и вакуума.
Это достигается тем, что в датчике поверхность крышки сильфона выполнена из электропроводного материаАа, ограничительный упор выполнен в виде входного контакта преобразователя перемещения, токосъемная поверхность которого образована отводами, установленными с воэможностью регулирования положения относительно крышки сильфона.
На.фиг. 1 схематично показан датчик, общий вид; на фиг. 2 — то же вид в плане.
Чувствительным элементом датчика. является сильфон 1, закрытый плоской крышкой 2, на которой через изолятор
3 установлен металлический диск 4,играющий роль подвижного контакта в потенциометре. Во внутреннюю полость сильфона подается среда, давление которой нужно измерить. Для преобразования деформации сильфона, вызванной давлением подаваемой среды в электрический сигнал, над диском 4 установлен резистивный элемент 5 с отводами на контактную группу. Контактная
781630
Формула изобретен ия группа состоит иэ регулируемых по высоте контактов 6, установленных на изоляторах в пластине 7. Контакты установлены на .половине дуги окружности. Нижние концы контактов после иэ регулировки расположены на кривой, близкой по форме к винтовой линии, ниже всех находится контакт К1, который является ограничительным упором и входным контактом преобразователя.
При отсутствии избыточного давления внутри сильфона диск 4 касается только контакта Ki (упора). На резистивный элемент 5 подается постоянное напряжение.
Датчик работает следующим обра- 5 зом.
При создании избыточного давления во внутренней полости сильфона диск
4 поворачивается относительно точки касания его с контактом К1. Равнодействующая сил давления внутри сильфона на крышку 2 направлена вдоль оси сильфона. Когда давление внутри сильфона достигает такой величины, что диск 4 касается контакта К2, выходное напряжение, которое до этого было равно О, имеет величину U .При дальнейшем повышении давления диск
4 поворачивается вокруг линии, проходящей через точки касания его с контактами К1 и К2. Когда диск каса- 30 ется контакта КЗ, дальнейший поворот его происходит относительно линии, проходящей через точки касания диска контактов К1 и КЗ. Диск при этом отходит от контакта К2 и 35 выходное напряжение принимает величину 0 . При дальнейшем увеличении давления диск последовательно замыкает контакты К4, К5 и т.д. до пос"
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 леднего контакта КП, после чего деформация сильфона прекращается из-эа равенства изгибающих моментов относительно линии, проходящей через точки касания диска контактов К1 и
КП. При увеличении числа контактов характеристика датчика становится более плавной.
Диапазон измерения давления датчика зависит от жесткости сильфона и крутизны винтовой линии.
Датчик давления, содержащий размещенный в корпусе сильфон с жесткой плоской крышкой, опертой с возможностью углового перемещения одним иэ краев в ограничительный упор, и потенциометрический преобразователь перемещения сильфона в электрический сигнал, отличающийся тем, что, с целью повышения надежности работы в условиях высокой температуры и вакуума, в нем поверхность крышки сильфона выполнена иэ электропроводного материала, а ограничительный упор — в виде входного контакта преобразователя перемещения, токосъемная поверхность которого образована отводами, установленными с воэможностью регулирования положения относительно крышки сильфона.
Источники информации, принятые во внимание при экспертизе
1. Агейкин Д.И. и др. Датчики контроля и регулирования, М., "Машиностроение", 1965, с- 583.
2. Авторское свидетельство СССР
Р 527615, кл. 0 01 L 7/06, 25.04.75 (прототип).
