Многоступенчатый импактор
Иллюстрации
Реферат

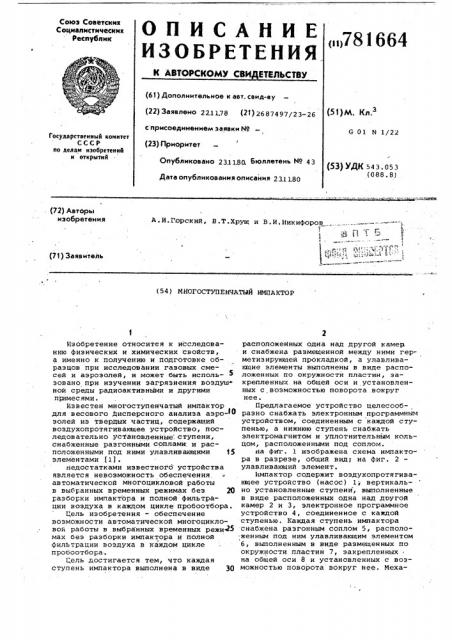

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ
Союз Советских
Социалистических
Республик
<>781664 (61) Дополнительное к авт. свид-ву (22) Заявлено 2211.78 (21) 2687497/23-26 с присоединением заявки Йо ! (23) Приоритет
Опубликовано 23118(1 Бюллетень No 43
Дата опубликования описания 23.1 1.80 (51)М. Кл.3
G 01 N 1/22
Государственный комитет
СССР но делам изобретений н открытий (53) УДК 543. 053 (088. 8) (72) Авторы изобретения
A-И.ГоРский, В.Т.Хрущ и В.И.Никифоров
:Ц Р !
1 .- -:;...::
1 - Э (71) Заявитель (54) МНОГОСТУПЕНЧАТЫЙ HNIIAKTOP
Изобретение относитея к исследованию физических и химических свойств, а именно к получению и подготовке образцов при исследовании газовых смесей и аэрозолей, и может быть использовано при изучении загрязнения воэдуш ной среды радиоактивными и другими примесями.
Известен многоступенчатый импактор для весового дисперсного анализа аэро-®О эолей из твердых частиц, содержащий воздухопротягивающее устройство, последовательно .Установленные .ступени, снабженные разгонными соплами и расположенными под ними улавливающими 15 элементами fl). недостатками известного устройства является невозможность обеспечения автоматической многоцикловой работы в выбранных временных режимах без 20 разборки импакт!ора и полной фильтрации воздуха в каждом цикле пробоотбора.
Цель изобретения - обеспечение возможности автоматической многоцикловой работы в выбранных временных режи25 мах без разборки импактора и полной фильтрации воздуха в каждом цикле пробоотбора.
I„ åëü достигается тем, что каждая ступень импактора выполнена в виде 30 расположеиных одна над другой камер и снабжена размещенной между ними герметиэирующей прокладкой, а улавливакщие элементы выполнены в виде расположенных по окружности пластин, закрепленных на общей оси и установленных с возможностью поворота вокруг нее.
Предлагаемое устройство целесообразно снабжать электронным программным устройством, соединенным с каждой ступенью, а нижнюю ступень снабжать электромагнитом и уплотнительным кольцом, расположенными под соплом.
da фиг. 1 изображена схема нмпакто- ра в разрезе, общий вид; на фиг. 2 улавливающий элемент.
Импактор содержит воэдухопротягивакщее устройство (насос) 1; вертикально установленные ступени, выполненные в виде расположенных одна над другой камер 2 и 3, электронное программное устройство 4, соединенное с каждой ступенью. Каждая ступень импактора снабжена разгонным соплом 5, расположенньм под ним улавливающим элементом
6, выполненным в виде размещенных по окружности пластин 7, закрепленных на общей оси 8 и установленных с возможностью поворота вокруг нее. Меха781 664 низм поворота улавливающих элементов выполнен в виде электромеханнческого привода 9. нижняя ступень импактора снабжена электромагнитом 10 и уплотнительным кольцом 11,Импактор имеет входной 12 и выходной 13 патрубки, Предлагаемый импактор работает следующим образом.
Исходное положение пластин 7 улавливающих элементов б устанавливают ,таким образом, что их поверхности сме- о
4цены от оси раэгонных сопел 5. В требуемый момент времени с электронного программного устройства 4 подается ко-мандный импульс на срабатывание электрсимагнита 10, который освобождают улавли вающий элемент б нижней ступени. После1з срабатывания электромагнита 10 командные импульсы поступают к электромехани ческим приводам 9 и:управляющие элементы б поворачиваются на заданный угол таким образом, что центр пласти- 2О ны 7 в каждой ступени располагается вдоль оси разгонного сопЛа 5. Далее электронное программное устройство 4 выдает сигнал на отключение электромагнита 10 и включает насос 1 на ус- д» тановленное время. Частицы газовой смеси, проходящей последовательно все ступени импактора, соединяют на пласти нах 7. По окончании пробоотбора по команде с электронного программного устройства 4 улавливающие элементы б поворачиваются на заданный угол и цикл пробоотбора повторяется. Програм-, мное электронное устройство 4 выполнено таким образом, что время работы м перерыва может быть установлено произвольно в широких пределах по зараннее заданной программе.
Формула изобретения
1. Многоступенчатый импактор, содержащий воздухопротягивающее устройство, вертикально установленные сту пени, снабженные разгонными соплами и расположеннымя под ними улавливающими элементами,отличающийся тем,что с целью обеспечения возможйости автоматической многоцикловой работы в выбранных временных режимах .без разборки импактара и полной фильтрации воздуха в каждом цикле пробоотбора, каждая ступень выполнена в. виде расположенных одна над другой камер и снабжена размещенной между ними герметизирующей проклацкой,а уплавливающие элементы выполнены в виде расположенных по окружности пластин,закрепленных на общей оси и установленных с возможностью поворота вокруг нее.
2.Импактор по п.1, о т л и ч аю шийся тем, что оно снабжено электронным программным устройством, соединенным с каждой ступенью.
З.Импактор по.п.l., о т л и ч а-— ю шийся тем, что нижняя ступень снабжена электромагнитным коль цом, расположенным под соплом.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
У 261772, кл. G 01 М 1/24, 21.03.68.
781664 фмаХ
Составитель С. Фатеева
Те ред Н.вабурка Корректор Г. Решетник
Редакюр И. Черный
Филиал ППП Патент, г. Ужгород, ул; Проектная, 4
Заказ 8118/46 Тираж 1019 Подписное
ВнИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
