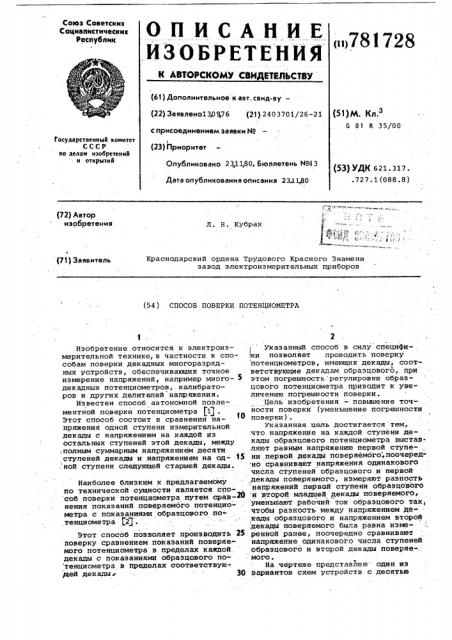

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик («)781728

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к авт, свид-ву— (22} Заявлеио130976 (21) 2403701/26-21 (53)М. Кл.з

G 01 R 35/00 с присоединением заявки ¹

Государственный комитет

СССР но делам изобретений и открытий! (23) Приоритет

Опубликовано 23,11,80, бюллетень ¹43 (53) УДК 621.317. .727. 1 (088.8) Дата опубликования описания 233. 1,80

» .l (72) Автор изобретения

Л. Н. Кубрак (71} Заявитель

Краснодарский ордена Трудового Красного Знамени завод электроизмерительных приборов (54) СПОСОБ ПОВЕРКИ ПОТЕНЦИОМЕТРА

Изобретение относится к электроизмерительной технике,в частности к способам поверки декадных многоразрядных устройств, обеспечивающих точное измерение напряжений, например много- э декадных потенциометров, калибраторов и других делителей напряжения, Известен способ автономной поэлементной поверки потенциометра )1) .

Этот способ состоит в сравнении напряжения одной ступени измерительной декады с напряжением на каждой из остальных ступеней этой декады, между

;полным суммарным напряжением десяти ступеней декады и напряжением на од- 15 ной ступени следующей старшей декады.

Наиболее близким к.предлагаемому по технической сущности является спо соб поверки потенциометра йутем срам-20 нения показаний поверяемого потенциометра с показаниЯми образцового IIO тенциометра 2 .

Этот способ позволяет производить 25 поверку сравнением показаний поверяе.мого потенциометра в пределах каждой, декады с показаниями образцового по тенциометра в пределах соответствую» pleA декады 30

2 !

Указанный способ в силу специфики позволяет проводить поверку потенциометров, имеющих декады, соответствующие декадам образцового, при этом погрешность регулировки образцового потенциометра приводит к увеличению погрешности поверки.

Цель изобретения — повышение точности поверки (уменьшение погрешности поверки). указанная цель достигается тем, что напряжение на каждой ступени декады образцового цотенциометра выставляют равным напряжению первой ступени первой декады поверяемого,поочеред-. но сравнивают напряжения одинакового числа ступеней образцового и первой декады поверяемого, измеряют разность напряжений первой ступени образцовогО и второй младшей декады поверяемого, уменьшают рабочий ток образцового так чтобы разность между напряжением декады образцового и напряжением второй декадЫ поверяемога была равна измеренной ранее, поочередно сравнивают напряжение одинакового числа ступеней образцового и второй декады поверяе-,. мого °

На чертеже представлен один из вариантов схем устройств с десятью

781728 ступенями первой, второй, третьей и т.д. декад, реализующих предлагае мый способ поверки.

Калибратор 1 напряжения, используемый в качестве образцового устройства, состоит из источника 2 питания, на выход которого через регулятор 3 включен делитель 4 напряжения со ступенями, обеспечивающими деление напряжения источника 2 питания в отношении 1:10:100 и т.д.

От источника 2 напряжение через (О подвижный контакт переключателя 5 и постоянный вывод 6 подает на ряд измерительных резисторов 7 (ряд может содержать, например, 10, 20, 100 илй и элементов), каждый из которых снаб- f$ жен подстроечным устройством 8, обеспечивающим равенство напряжений на резисторах (линейность декады) с высокой точностью .

Ряд измерительных резисторов 7 содержит выводы 9 с контактами 10.

Напряжение с каждой смежной пары контактов сйимают с помощью пары механически связанных щеток переключателя

11 и, в зависимости от положения ключа 12, либо производят настройку ряда 7, либо поверку декад поверяемого устройства 13 по автокомпенсатору 14 (нуль-индикатору)., Способ комплектной поверки осуществляют следующим образом. 30

Устанавливают переключатель 12 в положение 15, а контакт переключателя 5 в положение, обеспечивающее на декаде 7 падение напряжения, равное падению напряжения на первой 35 (старшей) декаде поверяемого устрой-, ства (например, 10 В).

Запоминают напряжение U <первой ступени первой декады поверяемого 40 устройства 13 на одной из ступеней, например первой декады 7 калибратора

1, т.е. обеспечивают равенство

Е = 01, ° (1) где Š— напряжение на первой ступе14 ни калибратора.

Линейность ступеней декады калибратора обеспечивают перемещением щетки переключателя 11 по контактам 10 от первой до последней ступени и под- 5О страивают ступени с помощью подстроечных устройств 8 так, чтобы обеспечивалось равенство напряжений на всех ступенях калибратора и первой ступени поверяемого устройства, т .е.

U = Е (2) где Š— напряжение на любой -ой

1; ступени калибратора.

Переключатель 12 переводят из положения 15 в положение 16 и производят поверку показаний 1-.ой декады поверя- Щ емого устройства 13 нарастаю@йм методом, перемещая переключатель 11 из положения. а в положение п калибратора 1 и исийхронио"с нйм переключатель поверяемого устройства. 65

Переключатель 11 калибратора 1 устанавливают íà его первую ступень, а переключатель второй (младшей) декады поверяемого устройства 13 с номинальным напряжением 1B — в положение, обеспечивающее снятие напряжения с десяти его ступеней и по индикатору 14 отсчитывают разность сравниваемых напряжений dye 10, т.е.

0 021Ы - ЕМ (3)

Переключатели второй поверяемой декады и измерительной декады калибратора устанавливают в положение, обеспечивающее снятие напряжений с . десяти ступеней, переключатель 5 делителя 4 — в положение, обеспечивающее подачу на декаду калибратора 0,1 прежнего напряжения (например 1B) и подстраивают устройством 3 ток в измерительной декаде калибратора так, чтобы обеспечить равенство

42.1- о = 02л-.1о Е, - о (4) где 02 (1p — напряжение HG 10 ступенях второй декады поверяемого устройства;

Е „ о — напряжение на 10 ступенях калибратора, строго равное напряжению на первой ступени при первоначальном рабочем токе калибратора, т.е.

Е1 = Е1, (5)

Операция настройки по разности д2 > 0 обеспечивает повышение точности поверки сопрягаемых первой и второй декад и определение поправок к показаниям поверяемого устройства.

Настроив ток образцового калибратора по равенству (4),поверяют декаду 2 и 10 ступеней 3 декады, фиксируя

d5,3- <0

d 10 = 0з, -1о E2,1 j (6) где U „ „ — напряжение на 10 ступенях

3 декады поверяемого устройства, Š— напряжение на одной ступех

2Л ни калибратора при токе, равном 0,1 начального.

Ток калибратора настраивают с помощью делителя 4, устанавливая переключатель 5 так, чтобы ток через калибратор оказался равным 0,01 начального и окончательно подстраивают его устройством 3 до соблюдения равенства у- о "З, -<о Еэ,<-

Поверяют нарастающим методом третью декаду и сравнивают напряжение десяти ступеней четвертой с напряжением на первой ступени калибратора, фиксируя d4-g-gp 4- - О 04 ;1" О ЕЗ 4 y (8) затем повторяют вышеописанный процесс до полной поверки устройства..

781728

Формула изобретения

Составитель В. Ветров

Редактор Н. Лазаренко Техред Ж. Кастелевич Корректор В. Синицкая

Заказ 8122/49

Тираж 1019 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений.и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал НПП "Патент", r ужгород, ул. Проектная, 4

Предлагаемый способ дает возможность исключить влияния изменений показаний образцового потенциометра на точность поверки и позволяет прово. — .. дить поверку многодекадных потенциометрических устройств с помоцью однодекадного образцового потенциометра.

Способ поверки потенциометра, осно- о ванный на сравнении поверяемого потенциометра с образцовым потенциометром, отличающийся тем, что, с целью уменьшения погрешности поверки, напряжение на каждой ступени де- 15 кады образцового потенциометра выставляют равным напряжению первой ступени первой декады поверяемого, поочередно сравнивают напряжения одинакового числа ступеней образцового Щ

1 и первой декады поверяемого, измеряют разность напряжений первой ступени образцового и второй младшей декады поверяемого, уменьшают рабочий ток образцового так, чтобы разность меж,ду напряжением декады образцового и напряжением второй декацы поверяемого была равна измеренной ранее, поочередно сравнивают напряжения оди- накового числа ступеней образцового. и второй декады поверяемого .,Источники информации, принятые во внимание при экспертизе

1 .Авторское свидетельство СССР

9179838 кл. С 01 R 35/00, 1962.

2. "Поверка электроизмерительных приборов ". Сборник инструкций и методнческих указаний . М., Иэд . Комитета стандартов, мер и измерительных приборов при Совете Министров СССР, 1969, с. 57-71.
