Фотографический материал

Фотографический материал

Иллюстрации

Показать все

Реферат

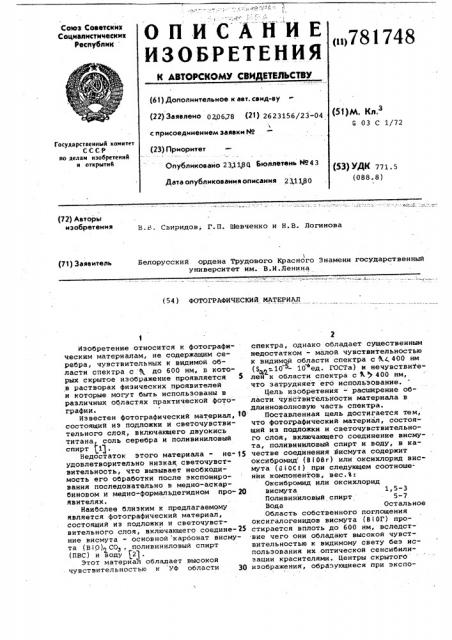

i«>781748

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51)М. Кл.з

G 03 С 1/72 (22) Заявлено 0?0678 (21) 2623156/23-04 с присоединением заявки Йо

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 231180 Бюллетень И 43 (53) УДК 771.5 (088.8) Дата опубликования описания 231180 (72) Авторы изобретения

B. В. Свиридов; Г. П. Шевченко и Н. В. Логинова

Белорусский ордена Трудового Красного Знамени государственный университет им. В.И. Ленина (71) Заявитель (54) ФОТОГРАФИЧЕСКИЙ МАТЕРИАЛ

Изобретение относится к фотографическим материалам, не содержащим серебра, чувствительных к видимой области спектра с А до 600 нм, в которых скрытое изображение проявляется в растворах физических проявителей и которые могут быть использованы в различных областях практической фотографии.

Известен фотографический материал, состоящий из подложки и светочувствительного слоя, включающего двуокись титана соль серебра и поливиниловый спирт 11 .

Недостаток этого материала - неудовлетворительно низкая светочувствительность, что вызывает необходимость его обработки после экспонирования последовательно в медно-аскарбиновом и медно-формальдегидном проявителях.

Наиболее близким к предлагаемому является фотографический материал, состоящий из подложки и светочувствительного слоя, включающего соединение висмута - ocHQBHoA карбонат висму та (В i O) CO, поливиниловый спирт (ПВС) н воду (23

Этот материал обладает высокой чувствительностью к УФ области

2 спектра, однако обладает существенным недостатком — малой чувствительностью к видимой области спектра с Х(400 нм (S g" 10 - 10 ед. ГОСТа) и нечувствите5 леФ к области спектра с 1 400 нм, что затрудняет его использование.

Цель изобретения — расширение области чувствительности материала в длинноволновую часть спектра.

Поставленная цель достигается тем, что фотографический материал, состоящий из подложки и светочувствительного слоя, включающего соединение висмута, поливиниловый спирт и воду, в ка15 честве соединения висмута содержит оксибромид (B108r) или оксихлорид висмута (ВiOCI) при следующем соотношении компонентов, вес.Ъ:

Оксибромид или оксихлорид

Я висмута 1,5-3

Поливиниловый спирт 5-7

Вода Остальное

Область собственного поглощения оксигалогенидов висмута (ВiOÃ) про25 стирается вплоть до 600 нм, вследствие чего они обладают высокой чувствительностью к видимому свету без использования их .оптической сенсибилиэации красителями. Центры скрытогО

30 изображения, образующиеся при экспо781748 нировании фотоматериала с оксигалогенидайи висмута, являются центрами физического проявления (серебряного и бессеребряного).

Использование в предложенном материале оксигалогейидов висмута позволяет получать фотослои, обладающие

5 высокой чувствительностью к видимой области спектра с .Ф, до 600 нм, сопоставимой с чувствительностью позитивных галоидосеребряных фотоматериалов и значительно превышающей (на несколько порядков) чувствительность материалов с основным карбонатом висмута (см. пример 8). В зависимости от используемого проявителя контрастность слоев c BiOI изменяется в широ- 15

" "ких пределах (от 1 до 10). В процессе проявления материалы практически не вуалируют.

Для получения фотоматериала с ВiOI используют известные способы. Фото- 2О материал может быть получен путем полива на подложку (стекло, бумага, триацетатная пленка и др.) дисперсии оксигалогенида висмута в полимерном свяующем. Для проявления экспонированного светочувствительного слоя с

BiOF возможно использование различных физических проявителей (как серебряных, так и бессеребряных), составы которых описаны в литературе.

Пример 1. Стекло с подслоем поливинилового спирта (ПВС) поливают светочувствительной композицией состава, вес.%: BiOBr — 3; ПВС - 7;

Н О - 90 и высушивают при комнатной температуре в темноте. Полученный материал экспонируют через трафарет полным спектром лампы накаливания.(Источник излучения, характеризующийся высокой спектральной яркостью в ин- 40 тервале от 500 до 1000 нм, мощностью 60 вт на расстоянии 30 см от све тбчувствительного слоя в течение

0,1 с).

Полученный материал проявляют в се-45 ребряном физическом проявителе состава:

A. AgNOg 5%-ный р-р Б. Метол 5 г/л

A Б = 1:5 Лимонная

20 г/л

Компоненты раствора сливают непосредственно перед проявлением. Температура проявления 20 С, время проявления 3 мин. Получают негативное практически безвуальное черно-белое изображение с плотностью 1,1-1,2, = 1,0.

Пример 2 . Условия йриготовления материала, экспонирования и про явления такие же, как в примере 1, только содержание BiOBr в светочув- Щ ствительной композиции составляет

1,5 вес.%, ПВС - 5 и Н О вЂ” 93,5. После экспонирования фотослоя и его проявления в серебряном физическом проявителе получают негативное практи- . 65 чески безвуальное черно-белое изображение с плотностью 1,1-1,2, = 1,0.

Пример 3. Условия приготовления материала, экспонирования те же, что и в примере 1, только вместо оксибромида вйсмута используют оксихлорид висмута (содержание ВiОС1 в светочувствительной композиции 3, вес.% ПВС-7, Н О вЂ” 90). Время экспонирования через трафарет составляет

10 с. Получают негативное черно-белое изображение с плотностью 1,2, tt = 1,0.

П р и М е р 4. Условия приготовления материала, экспонирования и проявления такие же, как в примере 1, только вместо оксибромида висмута используют оксихлорид висмута (см. йример 3) и его содержание в светочувствительной композиции составляет 1,5 вес.%, ПВС-5, Н О 93,5. Время экспонирования -акого фотослоя через трафарет составляет 10 с. Получают негативное чЕрно-белое изображение с плотностью 1,2,ф=-1,0.

Пример 5 . Условия приготовления материала и экспонирования такие же, как в примере 1, но время экспонирования через трафарет составляет

0,1 с. После экспонирования фотоматерйал обрабатывают 5 ° 10 М раствором

AgNO в течение 30 с, промывают проточной водой 5 мин и проявляют в химическом проявителе состава: метол

5 г/л; лимонная кислота — 20 r/ë, после чего обрабатывают в течение 3040 с в фиксирующем растворе состава К25 0б20 г/л; йа 5 0 200 г/л, затем промывают в течение 5 мин проточной водой и помещают на 30 с в отбеливающую ванную состава, г/л

Kg)Fe (CNQ

КВ 6 йа, 504 50

После этого опять промывают водой и проявляют в медном боргидридном физическом проявителе состава, г/л

A. Cu 504 5HgO 25 Б. 0,5% МаВН4

Трилон Б 42 в 0,5 NaOH

Н ВО 22 A Б = 9 : 1

НаОН 22-23 (до рН 10, 5 )

Время проявления 5-10 мин.

Получают черно-белое очень контрастное изображение с плотностью

1,5 — 1,6, Я = 10.

Пример 6. Условия приготовления материала и экспонирования такие, как в примере 1, а условия проявления такие, как в примере 5, только вместо боргидрндного проявителя используют медно-формальдегидный состав, г/л "", А, Си S04 ° 5Н О 80 3. ФормаЛин 37% -ный

Глицерин 80 A : :B = 9 : 1

NaOH 80

Время проявления 15-20 мин.

Получают черно-белое изображение с плотностью 1,1 и $ = 1,0.

781748

ВiOI" в сопоставлении с фотографическими свойствами материалов с основ: ным карбонатом висмута, причем условия экспонирования и проявления всех исследовавшихся образцов одинаковые.

Таблица 1

5,, ед. ГОСТа Эщд Э щ

Фотоматериал -Проявитель

1,2

Серебряный

Медно-боргидридный

104

1,4 0

Серебряный

5 ° 10

1,1-1,2 1,5-1,6 0

Медно-боргидридный

Медно-формальдегидный

2 10

0,1

В ОВг

ВiOC1

1,4-1,5 0

1,2 0

Медно-боргидридный

Серебряный

10 пример 5) физических проявителях, в зависимости от длины волны экспонирующего излучения (время экспонирования — 1 мин).

Пример 9. В табл. 2 пРедставлены оптические плотности изображений, проявленных в серебряном (см. пример 1) и медноборгидридном (см.

Т а б л и ц а 2

Проявитель

Фотоматериал

Длина волны экспонирующего излучения, нм

00 460 500 640 (в о) с

Нечувст- Нечувст- Нечувст- Нечувствителен вителен вителен вителен

Серебряный

0,02

0,1

0,2

0,6

ВiОВг

Серебряный

Медно-боргидридный

0,9

1,4

1 4

П р и м е ч а н и е: Материал экспонируют монохроматическим излучением от двойного монохроматора ДМР-4 с дуговой ксеноновой лампой сверхвысокого давления

ДКСШ-1000.

Примеры свидетельствуют о том, материал, характеризуется высокои чувчто предложенный фотографический, 65 ствительностью к видимому свету с

Пример 7. Условия приготовления материала экспонирования и проявления такие же, как в примере 5, но перед экспонированием фотослои на основе оксибромида висмута прогревают в течение 5 ч при 75О С.

Время экспонирования через трафарет — О, 01 с. После проявления получают черно-белое изображение с плотностью 1,0, ф = 2.

Пример 8. B табл. 1 представлены фотографические характеристики известных фотоматериалов на основе (В).OQ CO (BiO)2 С03

ВгОВг

ВiOBr

HiOBr

Экспонирование материалов осуществляют полным спектром лампы накаливания мощностью 60 вт (освещенность

1000 лк), а для проявления слоев используют серебряный (см. пример 1) и медные (см. примеры 5 и 6) физические проявители. 781748

Формула изобретения л

Составитель A. Круглов

Редактор н. кончицкая Техред И. Асталош Корректор И.Муска

Ъ "

Заказ 8126/50 Тираж 526 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5 т

Филиал ППП "Патент" r. Ужгород, ул, Проектная, 4 до 600 нм. Получаемые после проявления изображЕния на слоях с BiOI имеют глубокую черную окраску на белом фоне. В процессе проявления иэображение практически не вуалирует.

Конрастность предложенного материала можно варьировать в широких пределах, в зависимости от способа проявления. Количество оксигалогенида висмута в светочувствительной композиции можно варьировать в пределах

1,5-3 вес.Ъ без изменений фотографических свойств материала.

Как эидйо иэ примера 7, светочув.ствительность материала на основе

В ОГ может быть повышена на порядок путем его прогрева перед зкспонирова- 15 нием в течение 4-5 ч при 75-80 С.

Предложенный матерйал. может быть рекомендован как для получения полутоновых, так и штриховых высококон- 2О трастных иэображений, и уже на данном " этапе может с успехом заменить позитивные гаЛоидсеребряные фотоматериа - "лы".

Фотографический материал, состоящий из подложки и светочувствительного слоя, включающего соединение висмута, поливиниловый спирт и воду, о т л ич а ю шийся тем, что, с целью расширения области чувствительности материала в длинноволновую часть спектра, в качестве соединения висмута он содержит оксибромид или оксихлорид висмута при следующем соотношении компонентов, вес.Ъ:

Оксибромид или оксихлорид висмута 1,5-3

Поливиниловый спирт 5-7

Вода Остальное

Источники информации, принятые во внимание при экспертизе

1. Свиридов В.В. и др. Научная и прикладная фотография и кинематография. M. "Наука", 1976, 21, Р 3, с. 223-225.

2. Авторское свидетельство СССР

9 661155444444, кл. G 03 С 1/00,,опублик.

1976 (прототип).
