Реферат

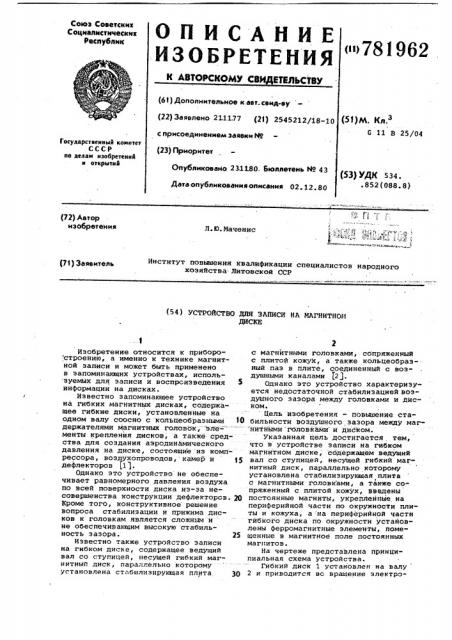

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ИТИЛЬСТВУ

Союз Советских

Социалистических

Реслублик

«о781962 (61) Дополнительное к авт. сеид-ву (51)М. Кл.з

С 11 В 25/04 (22) Заявлено 2111.77 (21) 2545212/18-10 с присоединением заявки Йо (23) Приоритет

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 231180. бюллетень Ио 43

Дата опубликования описания 02. 12. 80 (53) УДК 534. .852(088.8) (72) Автор изобретения

Л.Ю.Маченис

Институт повышения квалификации специалистов народного хозяйства Литовской CCP (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ НА МАГНИТНОМ

ДИСКЕ

Изобретенне относится к приборо строению, а именно к технике магнитной записи и может быть применено в запоминающих устройствах, исполь.зуемых для записи и воспроизведения 5 информации на дисках.

Известно запоминающее устройство на гибких магнитных дисках, содержащее гибкие диски, установленные на одном валу соосно с кольцеобраэными 10 держателями магнитных головок; эле=" " менты крепления дисков, а также средства для создания аэродинамического давления на диске, состоящие из компрессора, воздухопроводов, камер и 15 дефлекторов (1).

Однако это устройство не обеспечивает равномерного давления воздуха по всей поверхности диска иэ-за несовершенства конструкции дефлекторсв. 2О

Кроме .того, конструктивное решение вопроса стабилизации и прижима дисков к головкам является сложным и не обеспечивающим высокую стабильность зазора. 25

Известно также устройство записи на гибком диске, содержащее ведущий вал со ступицей, несущей гибкий магнитный диск, параллельно которому установлена стабилизирующая плита 30 с магнитными головками, сопряженный с плитой кожух, а также кольцеобраэный паз в плите, соединенный с воздушными каналами (2 .

Однако это устройство характеризуется недостаточной стабилизацией воздушного зазора между головками и диском.

Цель изобретения — повышение стабильности воздушного зазора между маг нитными головками и диском.

Указанная цель достигается тем, что в устройстве записи на гибком магнитном диске, содержащем ведущий вал со ступицей, несущей гибкий магнитный диск, параллельно которому установлена стабилизирующая плита с магнитными головками, а также сопряженный с плитой кожух, введены постоянные магниты, укрепленные на периферийной части по окружности плиты и кожуха, а на периферийной части гйбкого диска по окружности установлены ферромагнитные элементы, помещенные в магнитное поле постоянных магнитов.

На чертеже представлЕна принципиальная схема устройства.

Гибкий диск 1 установлен на валу

2 и приводится во вращение электро781962

Составитель Л.Кондрыкинская редактор Л.Кеви Техред Н.Граб Корректор Н.Стец

Заказ 8153/62 Тираж 662 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. УжгорЬд, ул. Проектная, 4 двигателем 3. На периферийной части гибкого диска 1 по окружности с промежутком размещены ферромагнитные сектора 4, которые находятся в магнитном поле, созданном постоянными магнитами 5, расположенными в крышке

6 и в опорной плите 7. Величину действйя магнитных сил на ферромагнитные сектора 4 можно регулировать передвижением постоянных магнитов 5, микрометренными винтами 8. В опорной плите 7 установлен блок 9 головок.

Устройство работает следующим образом.

Прй вращении гибкого диска 1, через вал 2 электродвигателем 3, ферромагнитные сектора 4 совместйо с диском вращаются в стабилизирующем магнитном поле, которое создается постоянными магнитами 5. Регулировку стабилизации зазора можно осуществить передвижением постоянных магнитов 5 микрометренными винтами 8.

Формула изобретения

Устройство для записи на магнитном диске, содержащее ведущий вал со ступицей; несущей гибкий магнитный диск, параллельно которому уста5 новлена стабилизирующая плита с магнитными головками, а также сопряжень ный с плитой кожух, о т л и ч аю щ е е с я тем, что, с целью повышения стабилизации воздушного зазора . между магнитными головками и диском, в устройство введены постоянные магниты, укрепленные на периферийной части по окружности плиты и кожуха, а на периферийной части гибкого диска по окружности установлены ферро1$ магнитные элементы, помещенные в магнитное поле постоянных магнитов.

Источники информации, принятые во внимание при экспертизе

1. Патент СИА Ф 3.226.701, 2О кл. 340-174.1, 1964.

2. Авторское свидетельство СССР

Р 531190, кл. G 11 В 25/04, 1975 (прототип).
