Реферат

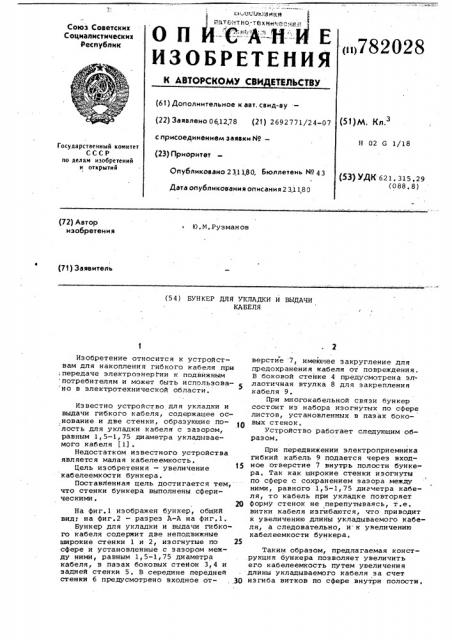

1 -. -".с и, ноя латентко-тешим.ес,,,л г нс:т

О П

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<>782028

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву-(22) Заявлено 061278 (2t) 2692771/24-07 с присоединением заявки №вЂ” (51)M. Кл.

H 02 G 1/18

Государственный комитет

СССР по делам изобретений и открытии (23) Приоритет (53) УДК 621, 315 . 29 (088, 8) Опубликовано 23.1180. Бюллетень ¹ 43

Дата опубликования описания 2 3.1180 (72) Автор изобретения

Ю.М.Рузманов (71) Заявитель (54) БУНКЕР ДЛЯ УКЛАДКИ И ВЫДАЧИ

КАБЕЛЯ

Изобретение относится к устройствам для накопления гибкого кабеля при

: передаче электроэнергии к подвижным потребителям и может быть использова- но в электротехнической области.

Известно устройство для укладки и выдачи гибкого кабеля, содержащее основание и две стенки, образующие полость для укладки кабеля с зазором, равным 1,5-1,75 диаметра укладываемого кабеля (1) .

Недостатком известного устройства является малая кабелеемкость.

Цель изобретения — увеличение кабелеемкости бункера, Поставленная цель достигается тем, что стенки бункера выполнены сферическими .

На фиг. l изображен бункер, общий вид; на фиг.2 — разрез А-A на фиг. l.

Бункер для укладки и выдачи гибкого кабеля содержит две неподвижные широкие стенки 1 и 2, изогнутые по 25 сфере и установленные с зазором между ними, равным 1,5-1,75 диаметра кабеля, в пазах боковых стейок 3,4 и задней стенки 5. В середине передней стенки 6 предусмотрено входное бт- ..30 е верстие 7, имеющее закругление для предохранения кабеля от повреждения.

В боковой стенке 4 предусмотрена эл лаотичная втулка 8 для закрепления кабеля 9.

При многокабельной связи бункер состоит иэ набора изогнутых по сфере листов, установленных в пазах боковых стенок, Устройство работает следующим образом, При передвижении электроприемника гибкий кабель 9 подается через входное отверстие 7 внутрь полости бункера, Так как широкие стенки изогнуты по сфере с сохранением зазора. между ними, равного 1,5-1,75 диаметра кабеля, то кабель при укладке повторяет форму стенок не перепутываясь, т.е, витки кабеля изгибаются, что приводит к увеличению длины укладываемого кабеля, а следовательно, и к увеличению кабелеемкости бункера.

Таким образом, предлагаемая конструкция бункера позволяет увеличить

его кабелеемкость путем увеличения длины укладываемого кабеля эа счет изгиба витков по сфере внутри полости, .782028

Формула изобретения

Фиг. 1

A — A раз Вернуто

Фиг. 2

Составитель В. Пышкина

Редактор T. Кугрышева Техред К. Гаврон

Корректор Н, Стец

Заказ 8159/66 Тираж 783 Подпис н ое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная, 4

Бункер для укладки и выдачи кабеля, содержащий основание и две стенки, образующие полость для укладки кабеля с зазором, равным 1, 5-1,75 диаметра укладываемого кабеля, отличающийся тем, что, с целью увеличения кабелеемкости, стенки бункера выполнены сферическими.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 453765, кл. Н 02 С 1/18, 1972,
