Устройство для регулирования переменного напряжения

Устройство для регулирования переменного напряжения

Иллюстрации

Показать все

Реферат



о,,о ° 1о т

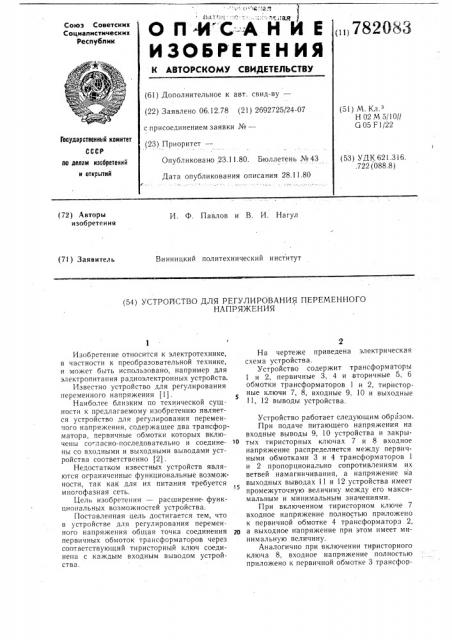

ОПИСАНИЕ

И ЗОБ РЕТ Е Н ИЯ

Союз Советских

Социалистических

Респубпик („, 782083

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.12.78 (21) 2692725/24-07 с присоединением заявки №вЂ” (51) М. Кл.

Н 02 М 5/10//

G 05 F1/22

Государственный комитет (23) Приоритет—

Опубликовано 23.11.80. Бюллетень №43 (53) УДК 621 316 .722 (088.8) па делам нзеоретеннй н открытий

Дата опубликования описания 28.11.80 (72) Авторы изобретения

И. Ф. Павлов и В. И. Нагул

Винницкий политехнический институт (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПЕРЕМЕННОГО

НАПРЯЖЕНИЯ

Изобретение относится к электротехнике, в частности к преобразовательной технике, и может быть использовано, например для электропитания радиоэлектронных устройств.

Известно устройство для регулирования переменного напряжения (1).

Наиболее близким по технической сущности к предлагаемому изобретению является устройство для регулирования переменного напряжения, содержащее два трансформатора, первичные обмотки которых включены со ласно-последовательно и соедине- то ны со входными и выходными выводами устройства соответственно (2).

Недостатком известных устройств являются ограниченные функциональные возможности, так как для их питания требуется

15 многофазная сеть.

Цель изобретения — расширение функциональных возможностей устройства.

Поставленная цель достигается тем, что в устройстве для регулирования переменного напряжения общая точка соединения ро первичных обмоток трансформаторов через соответствующий тиристорный ключ соединена с каждым входным выводом устройства.

На чертеже приведена электрическая схема устройства.

Устройство содержит трансформаторы

1 и 2, первичные 3, 4 и вторичные 5, 6 обмотки трансформаторов 1 и 2, тиристорные ключи 7, 8, входные 9, 10 и выходные

11, 12 выводы устройства.

Устройство работает следующим образом.

При подаче питающего напряжения на входные выводы 9, 10 устройства и закрытых тиристорных ключах 7 и 8 входное напряжение распределяется между первичными обмотками 3 и 4 трансформаторов 1 и 2 пропорционально сопротивлениям их ветвей намагничивания, а напряжение на выходных выводах 11 и 12 устройства имеет промежуточную величину между его максимальным и минимальным значениями.

При включенном тиристорном ключе 7 входное напряжение полностью приложено к первичной обмотке 4 трансформатора 2, а выходное напряжение при этом имеет минимальную величину.

Аналогично при включении тиристорного ключа 8, входное напряжение полностью приложено к первичной обмотке 3 трансфор782083 сформатора, первичные и вторичные обмотки которых включены согласно-последовательно и соединены со входными и выходными выводами устройства соответственно, отличающееся тем, что, с целью расширения функциональных возможностей, общая точка соединения первичных обмоток через соответствующий тиристорный ключ соединена с каждыг1 входным выводом устройства. то

Формула изобретения ,1 о

Устройство для регулирования переменного напряжения, содержащее два тран- № к, Составитель Д. Фуфлыгин

Редактор Т. Кугрышева Техред К. Шуфрич Корректор Е. Папп

Заказ 8162/69 Тираж 783 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 и матора 1, а выходное напряжение имеет максимальную величину К> >Ка, где К и Кр.—коэффициенты трансформации.

Переход от минимального значения выходного напряжения к максимальнбму его значению осуществляется за счет изменения углов коммутации тиристорных ключей 7 и 8 от 180 эл. град. до 0 для тиристорного ключа 7 и от 0 эл. град. до 180 для тиристорного ключа 8.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

182772, кл. Н 02 М, 1966.

2. Авторское свидетельство СССР

542981, кл. G 05 F 1/22, 1977.
