Реферат



м

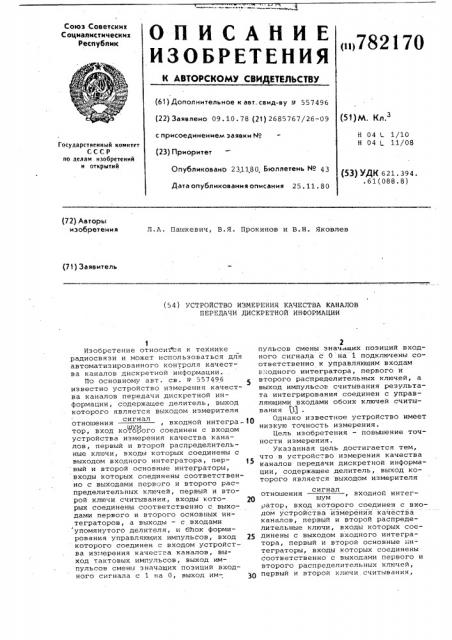

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик рн782170

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву Р 557496 (22) Заявлено 09. 10. 78 (21) 2685767/26-09 с присоединением заявки № (23) Приоритет

Опубликовано 231180, Бюллетень ¹ 43

Дата опубликования описания 25. 11. 80 (5t)M. к„.

Н 04 1 1/10

Н 04 l 11/08

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621. 394. .61(088.8) (72) Авторы изобретения

Л.A. Пашкевич, B.ß. Прокинов и В.Н. Яковлев (71) Заявитель (54) УСТРОЙСТВО ИЗМЕРЕНИЯ КАЧЕСТВА КАНАЛОВ

ПЕРЕДАЧИ ДИСКРЕТНОЙ ИНФОРМАЦИИ

Изобретение относит"ся к технике радиосвязи и может использоваться для автоматизированного контроля качества каналов дискретной информации.

По основному авт. св. N- 557496 известно устройство измерения качества каналов передачи дискретной информации, содержащее делитель, выход которого является выходом измерителя сигнал отношения входной интегра— шум тор, вход которого соединен с входом устройства измерения качества каналов, первый и второй распределительные ключи, входы которых соединены с выходом входного интегратора, пер вый и второй основные интеграторы, входы которых соединены соответственно с выходами первого и второго распределительных ключей, первый и второй ключи считывания, входы которых соединены соответственно с выходами первого и второго основных интеграторов, а выходы — с входами упомянутого делителя, и блок формирования управляющих импульсов, вход которого соединен с входом устройст-. ва измерения качес-.ва каналов, выход тактовых импульсов, выход импульсов смены значащих позиций входного сигнала с 1 на О, выход импульсов смены значащих позиций входного сигнала с 0 на 1 подключены соответственно к управляющим входам в .:одного интегратора, первого и второго распределительных ключей, а выход импульсов считывания результата интегрирования соединен с управляющими входами обоих ключей считывания (1) .

Однако известное устройство имеет низкую точность измерения.

Цель изобретения — повышение точности измерения.

Указанная цель достигается тем, что в устройс=во измерения качества каналов передачи дискретной информации, содержащее делитель, выход которого является выходом измерителя сигнал отношения входной интег20 шум ратор, вход которого соединен с входом устройства измерения качества каналов, первый и второй распределительные ключи, входы которых сое25 динены с выходом входного интегратора, первый и второй основные интеграторы, входы которых соединены соответственно с выходами первого и второго распределительных ключей, первый и второи ключи считывания, 782170 входы которых соединены соответствен но с выходами первого и второго основных интеграторов, а выходы— с входами упомянутого делителя, и блок формирования управляющих импульсов, вход которого соединен с входом устройства. измерения качества каналов, выход тактовых импульсов выход импульсов смены значащих позиций входного сигнала с 1 на О, выход импульсов смены значащих позиций входного сигнала с 0 на 1 подключены 1О соответственно K управляющим входам входного интегратора, первого и второго распределительных ключей, а выход импульсов считывания результата интегрирования соединен с управляю- 5 щими входами обоих ключей считывания

/ введены блок запрета и последовательно соединенные амплитудный детектор, пороговый блок, формирователь "игнала эабития, дополнительный ключ, ограничитель, частотный детектор, вольтметр и индикатор, при этом второй и третий выходы формирователя сигнала эабития соединены соответственно

- со вторым входом индикатора, третий вход которого соединен с выходом делителя, и с управляющим входом блока запрета, выход которого соединен со входом блока управляющих импульсов

t .а на сигнальные входы блока запрета, полнительного ключа и амплитудного 30 детектора поданы соответственно сигналы частотного демодулятора, пре селектора и смесителя приемника.

На чертеже представлена структурная электрическая схема предлагае- 35 мого устройства.

Устройство измерения качества.каналов передачи дискретной информации содержит измеритель 1 отношения сигнал шум состоящий из входного интегратора 2, первого и второго распределительных ключей 3 и 4, соответственно, первого и второго основных интеграторов 5 и 6 соответственно, первого и второго ключей считывания 7 и 8 соответственно, делите ля 9 и блока 10 формирования управляющих импульсов„ блок 11 запрета, амплитудный детектор 12, йороговый блок 13, формирователь 14 сигнала забития, дополнительный ключ 15 ограничитель 16, частотный детектор

17, вольтметр 18, индикатор 19.

Устройство работает следующим образом.

Уровень срабатывания порогового блока 13 установлен равным предельно допустимоМу уровню напряжения на входе смесителя приемника (0 „ ), при превышении которого наступают нелинейные эффекты в тракте (перекрестная модуляция или забытие).

При отсутствии мощных помех. на входе приемника, т.е. в условйях линейного режима работы приемного трак40

65 та, напряжение на выходе детектора 12 Оу ниже U », è, поэтому сигнал на выходе порогового блока 13 отсутствует, и отсутствуют сигналы на выходах формирователя 14 сигнала забития. При этом блок 11 запрета находится в открытом состоянии и. на выходе измерителя 1 отношения сигнал/шум имеется напряжение, равU ное отношению д- Й .й-, а дополни о U тельный ключ 15 находится в закрытом состоянии, и на индикаторе 19 отображается только отношение g.

При появлении помехи,, уровень которой на входе смесителя превышает

U8»«, на выходе порогового блока

13 появляется напряжение, по которому формирователь 14 сигнала забития

1 выдает сигнал забития приемника на индикатор 19, сигнал запрета на уп- равляющий вход блока 11 запрета, по которому измеритель 1 отношений сигнал/шум отключается от тракта приемника, и сигнал разрешения на дополнительный ключ 15, по которому к вхо ду преселектора подключаются последовательно соединенные ограничитель

16, частотный детектор 17 и вольтметр 18.

Так как помеха имеет уровень, превышающий динамический диапазон, приемника, то уровень ограничения может быть выбран равным максимально возможной амплитуде полезного сигнала. В результате на выходе ограничителя 16 появляется только сигнал помехи, который поступает на частотный детектор 17 с контурами по высокой частоте и с полосой линейности амплитудно-частотной характеристики примерно равной полосе пропускания преселектора приемника.

Уровень и знак напряжения на выходе частотного детектора 17 однозначно определяют частоту помехи, поэтому шкала вольтметра 18 может быть отградуирована непосредственно в единицах измерения частоты (например кГц) . Показания вольтметра 18 отображаются на инидкаторе 19 совместно с сигналом забития приемника, поступающим от формирователя 14 сигнала забития. . Таким образом, использование новых элементов позволяет производить более точный контроль качества каналов передачи дискретной информации как при отсутствии мощных помех на входе приемника, так и при их появлении, при этом в нормальном линейном режиме работы приемника на индикаторе отображается отношение сигнал/шум, а при нелинЕйных искажениях полезного сигнала помехой сверх допустимого уровня на индикаторе 19 отображается сигнал забытия приемника и частота помехи, что.позволяет оператору быстро

782170

Формула изобретения

Составитель Е. Голуб

Редактор В. Данко Техред С.Мигунова Корректор В. БутяГа

Заказ 8168/73, Тираж 729 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб д. 4 5

В

Филиал ППП "Патент", r. Ужгород, ул. ПроекТная, 4 определить. источник помех и принять меры по их устранению.

Устройство измерения качества " каналов передачи дискретной информации по авт. св. 9 557496, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, введены блок запрета и последовательно соединенные амплитудный детектор, пороговый блок, формирователь сигнала забития, дополнительный ключ, ограничитель; частотный детектор, вольт-: метр и индикатор, при этом второй и третий выходы формирователя сигнала забития соединены соответственно со вторым входом индикатора, третий вход которого соединен с выходом делителя, и с Управляющим входом блока

5 запрета, выход которого соединен со входом блока управляющих импульсов, а на сигнальные входы блока запрета, дополнительного ключа и амплитудного детектора поданы соответственно сигналы частотного демодулятора, преселектора и смесителя приемника.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 557496 кл. Н 04 1 1/10, 1974

15 (прототип).
