Способ определения поверхностного электростатического потенциала полупроводника

Способ определения поверхностного электростатического потенциала полупроводника

Иллюстрации

Показать все

Реферат



юйтюитпо-у х. -,ниескйл) В(е(ваа)ие) сбив V. üÀ (() 782510

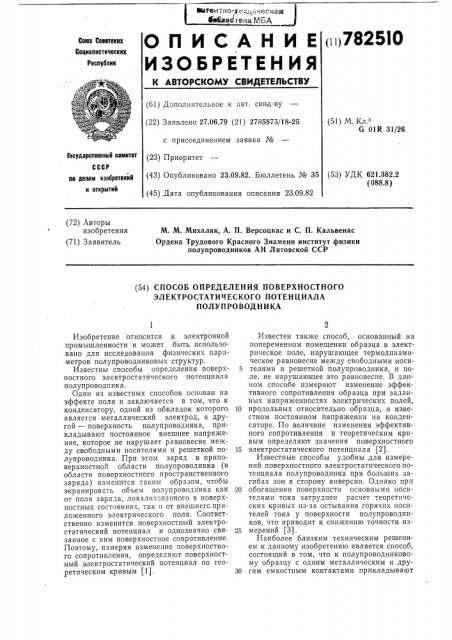

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтеких

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.06.79 (21) 2785875/18-25 с присоединением заявки № (23) Приоритет (43) Опубликовано 23.09.82. Бюллетень № 35 (45) Дата опубликования описания 23.09.82 (51) М. Кл.з

С 01К 31/26

Государственный комитет

СССР пв делам иаобретеийй и открытий (53) УДК 621.382.2 (088.8) (72) Авторы изобретения (71) Заявитель

М. М. Михаляк, А. П. Версоцкас и С. П. Кальвенас

Ордена Трудового Красного Знамени институт физики полупроводников АН Литовской ССР (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПОВЕРХНОСТНОГО

ЭЛЕКТРОСТАТИЧЕСКОГО ПОТЕНЦИАЛА

ПОЛУПРОВОДНИКА

Изобретение относится к электронной промышленности и может быть использовано для исследования физических параметров полупроводниковых структур.

Известны способы определения поверх- 5 постного электростатического потенциала полупроводника.

Один из известных способов основан на эффекте поля и заключается в том, что к конденсатору, одной из обкладок которого 10 является металлический электрод, а другой — поверхность полупроводника, прикладывают постоянное внешнее напряжение, которое не нарушает равновесие между свободными носителями и решеткой по- )5 лупроводника. При этом заряд в приповерхностной области полупроводника (в области поверхностного пространственного заряда) изменится таким образом, чтобы экранировать объем полупроводника как 20 от поля заряда, локализованного в поверхностных состояниях, так и от внешнего приложенного электрического поля. Соответственно изменится поверхностный электростатический потенциал и однозначно свя- 25 занное с ним поверхностное сопротивление.

Поэтому, измеряя изменение поверхностного сопротивления, определяют поверхностный электростатический потенциал по теоретическим кривым (1). 30

Известен также способ, основанный на попеременном помещении образца в электрическое поле, нарушающее термодпнамическое равновесие между свободными носителями и решеткой полупроводника, и поле, не нарушающее это равновесие. В данном способе измеряют изменение эффективного сопротивления образца при заданных напряженностях электрических полей, продольных относительно образца, и известном постоянном напряжении на конденсаторе. По величине изменения эффективного сопротивления и теоретическим кривым определяют значения поверхностного электростатического потенциала (2).

Известные способы удобны для измерений поверхностного электростатического потенциала полупроводника при больших загибах зон в сторону инверсии. Однако прп обогащении поверхности основными носителями тока затруднен расчет теоретических кривых из-за остывания горячих носителей тока у поверхности полупроводников, что приводит к снижению точности измерений (3).

Наиболее близким техническим решением к данному изобретению является способ, состоящий в том, что к полупроводниковому образцу с одним металлическим и другим емкостным контактами прикладывают

782510

65 постоянное напряжение и высокочастотное напряжение такой малой величины, чтобы не нарушалось термодинамическое равновесие между свободными носителями тока и решеткой полупроводника, измеряют суммарную емкость области поверхностного пространственного заряда полупроводника и емкость диэлектрика-под емкостным контактом, выделяют равновесную емкость области поверхностного пространственного заряда и определяют поверхностный элсктростатический потенциал полупроводника из сопоставлсния зависимости емкости области поверхностного пространственного заряда от постоянного напряжения с теоретической зависимостью этой емкости от поверхностного электростатического потенциала. Для исключения из суммарной емкости исследуемого образца емкости поверхностных состояний частоту оО переменного высокочастотного напряжения выбирают из условий

<ООтом ((1, О Отоз >> 1, где том — максвелловское время диэлектрической релаксации; тоз — время релаксации поверхностных состояний (4).

Недостаток известного способа заключается в том, что при электростатических потенциалах поверхности, соответствующих значительному ее обогащению основными носителями тока, суммарная емкость исследуемого образца практически перестает зависе."ь от величины емкости области поверхностного пространственного заряда полупроводника, по которой и определяется поверхностный электростатический потенциал, так как эта суммарная емкость практически равна емкости диэлектрика под емкостным контактом. Этот недостаток приводит к потере точности или даже невозможности определения электростатического потенциала при больших обогащениях поверхности.

Целью изобретения является повышение точности измерения поверхностного электростатического потенциала в области обогащения поверхности полупроводника основными носителями тока.

Поставленная цель достигается тем, что в способе, по которому к полупроводниковому образцу с одним металлическим и другим емкостным контактами прикладывают постоянное напряжение и высокочастотное напряжение такой малой величины, чтобы не нарушалось термодинамическое равновесие между свободными носителями тока и решеткой полупроводника, измеряют суммарную емкость области поверхностного пространственного заряда полупроводника и емкость диэлектрика под емкостным контактом, выделяют равновесную емкость области поверхностного пространственного заряда и определяют поверхностный электростатический потенциал полу5

Зо

40 проводника из сопоставления зависимости емкости области поверхностного заряда от постоянного напряжения с теоретической зависимостью этой емкости от поверхностного электростатического потенциала, на полупроводниковый образец воздействуют электромагнитным излучением, разогревающим свобо ные носители тока, измеряют суммарный сигнал электродвижущих сил межд, контактами образца, выделяют из суммарного с:-гнала составляющую сигнала поверхнос-ной термоэлектро;,вяжущей силы горячи.; носителей тока и уточняют поверхностный электростатический потенциал полупроводника из сопоставления зависимости этой термоэдс от постоянного напряжения на емкостном контакте с ес теоретической зависимостью от поверхностного электростатического потенциала полупроводника при фиксированной энергии электромагнитного излучения.

Данный способ осуществляют следующим образом.

К полупроводниковому образцу с одним металлическим и другим емкостным контактами прикладывают постоянное смещающее напряжение такой малой величины, чтобы существенно,е нарушалось термодинамическое равновесие между свободными носителями тока и решеткой полупроводника. Измеряют суммарную емкость образца С, состоящую из емкости области поверхностного пространственного заряда С;, и емкости диэлектрика СО, под емкостным контактом в зависимости от величины постоянного смещающего напряжения У„, rra смкостном контакте. Из общей емкости

С выдают равновесную емкость области поверхностного пространственного заряда

С„и ее зависимость от U,,„

Со С(усм)

C„(U,„) =

О CM которую сравнивают с теоретической зависимостью С;, (cp; (ТО) ) от поверхностного электростатического потенциала полупроводника при температуре окружающей среды ТО (или температуре решетки полупроводника).

Зависимости С.. (UÄ,) и C.. (qr,(T,) ) дают зависимость р,(ТО) = (У,,„), т. е. для кахкдого значения Upped получают значение

ques (7 0) °

При обогащении поверхности основными носителями тока, когда

„(?.)»

Д где и — постоянная Больцмана, à q — заряд электрона, C (U,„,) = const- =СО и в этой области зависимость С„(У,„) практически не дает информации о величинах

Ч. (ТО) .

Поэтому, когда уже известна зависимость V. (Òo) =f (U...) для области истоще782510

25 ния поверхности основными носителями тока, для прямых зон, когда cp,(To) =О, идля области слабого обогащения, малое высокочастотное напряжение выключают и на полупроводниковый образец воздействуют электромагнитным излучением с заданным уровнем мощности в течение заданного времени, разогревающим свободные носители тока. Измеряют суммарный сигнал электродвижущих сил U между емкостным и металлическим контактами, равный в режиме обогащения т, кт, т, U gg (То) 1 1п + У о т, где Т, — температура горячих основных носителей тока; т, кт, т, U„= 9,(т,) — — 1 — In — — поТо q то — поверхностная термоэлектродвижущая сила горячих носителей тока;

Uo — другие электродвижущие силы, не зависящие от р,(Т,).

Из сигнала U выделяют составляющую сигнала поверхностной термоэдс горячих носителей тока

9 (Т) — — 1 путем вычитания из суммарной ЭДС U ee значения.при плоских зонах на поверхности полупроводника, т. е. при р,(То) =О, так как для этой области зависимость

V(To) =f(U.,) уже известна из зависимости С„(У„,) т, т, =ю = 9 (T ) — — 1), О и уточняют поверхностный электростатический потенциал полупроводника,(То) в режиме обогащения из сопоставления зависимости составляющей величины поверхностной термоэдс горячих носителей тока

U — U ср (To) =0 от постоянного напряжения смещения U,,„, ñ теоретической зависимостью этой составляющей от поверхностного электростатического потенциала полупроводника cps(To) при фиксированной энергии электромагнитного излучения, т. е. при заданном значении параметра

Благодаря определению поверхностного электростатического потенциала полупроводника в данном способе из составляющей поверхностной термоэдс, возникающей на системе металл-диэлектрик-полупровод30

6 ник при воздействии на полупроводник электромагнитным излучением, разогревающим свободные носители тока, вместо измерения суммарной равновесной емкости той же системы, как в известном способе, позволяет значительно уточнить величину поверхностного электростатического потенциала полупроводника в режиме обогащения,,Например, для системы А! — SION — Si — AI, обычно используемой при производстве микроэлектронных приборов, изменение напряжения на затворе от — 2 до — 10 В изменяет суммарную емкость С в обогащении на 0,32%, а составляющая поверхностной термоэлектродвижущей силы горячих носителей тока, используемая для определения сро(То), изменяется при том же изменении напряжения на 32%, т. е. в 100 раз больше, что и обеспечивает большую точность определения q„(To) в обогащении по данному способу.

Формула изобретения

Способ определения поверхностного электростатического потенциала полупроводника, состоящий в том, что к полупроводниковому образцу с одним металлическим и другим емкостным контактами прикладывают постоянное напряжение и высокочастотное напряжение такой малой величины, чтобы не нарушалось термодинамическое равновесие между свободными носителями тока и решеткой полупроводника, измеряют суммарную емкость области поверхностного пространственного заряда полупроводника и емкость диэлектрика под емкостным контактом, выделяют равновесную емкость области поверхностного пространственного заряда и определяют поверхностный электростатический потенциал полупроводника из сопоставления зависимости емкости области поверхностного простр анственного заряда от постоянного напряжения с теоретической зависимостью этой емкости от поверхностного электростатического потенциала, отличающийся тем, что, с целью повышения точности измерения поверхностного электростатического потенциала в области обогащения поверхности полупроводника основными носителями тока, на полупроводниковый образец воздействуют электромагнитным излучением, разогревающнм свободные носители тока, измеряют суммарный сигнал электродвижущих сил между контактами образца, выделяют из суммарного сигнала составляющую сигнала поверхностной термоэлектродвижущей силы горячих носителей тока и уточняют поверхностный электростатический потенциал полупроводника из сопоставления зависимости этой термоэдс от постоянного напряжения на емкостном контакте с ее

782510

Составитель Ю. Брызгалов

Редактор О. Филиппова Техред А. Камышникова Корректор Т. Добровольская

Заказ 1441/20 Изд. № 222 Тираж 719 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 георетической зависимостью от поверхностного электростатического потенциала полупроводника при фиксированной энергии электромагнитного излучения.

Источники информации, принятые во внимание при экспертизе

1. Пека Г. П. Физика поверхности полупроводников. Киев, изд. Киевского Государственного университета, 1967, с, 54 — 56.

2. Авторское свидетельство СССР № 308390, кл. G 01R 29/00, 1971.

3. Кальвенас С. П. и др. Разогрев элена ронов в сильных постоянных электрически>

5 полях у поверхности электронного герма ния. — «Физика и техника полупроводников», вып. 10, 1968, т. 2, с. 1495 †14.

4. Пека Г. П. Физика поверхности полупроводников, Киев, изд, Киевского Государ10 ственного Университета, 1967, с. 173 †1 (прототип).
