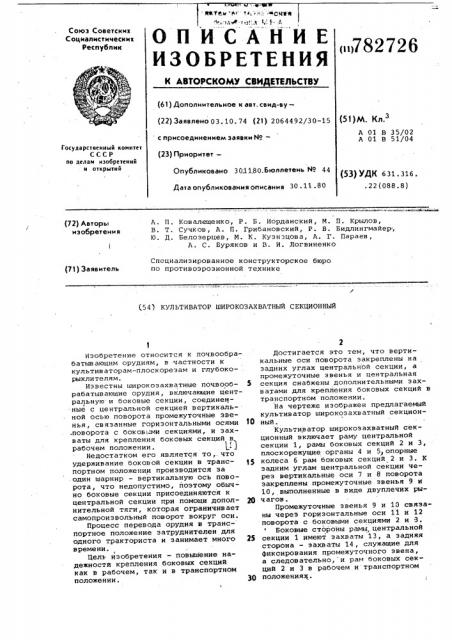

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик он782726

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву— (22) Заявлено 03. 10. 74 (21) 2064492/30-15 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 301180.Бюллетень ¹ 44

Дата опубликования описания (51) М. Кл.

А 01 В 35/02

A 01 В 51/04

Государственный комитет

СССР яо делам изобретений н открытий (53) УДК 6 31 . 316 . .22(088.8) А. П. Ковалещенко, P Б. Иорданский, М. П. Крылов, В. Т. Сучков, А. П. Грибановский, P В. Бидлингмайер, Ю. Д. Белозерцев, И. К. Кузнецова, A. Г. Параев, A. С. Буряков и В. И. Логвиненко (72) Авторы изобретения

Специализированное конструкторское бюро по противоэрозионной технике (71) Заявитель (.54) КУЛЬТИВАТОР ШИРОКОЗАХВАТНЫЙ СЕКЦИОННЫЙ

Изобретение относится к почвообрабатывающим орудиям, в -частности к культиваторам-плоскореэам и глубоко- . рыхлителям.

Известны широкозахватные почвооб- 5 рабатывающие орудия, включающие центральную и боковые секции, соединенные с центральной секцией вертикальной осью поворота промежуточные звенья, связанные горизонтальными осями 10 .поворота с боковыми секциями, и захваты для крепления боковых секций в 1 рабочем положении.

Недостатком его является то,,что удерживание боковой секции в транс- )5 портном положении производится за один шарнир — вертикальную ось поворота, что недопустимо, поэтому обычно боковые секции присоединяются к центральной секции при помощи допол- 20 нительной тяги, которая ограничивает самопроизвольный поворот вокруг оси.

Процесс перевода орудия в транспортное положение затруднителен для одного тракториста и занимает много 25 времени.

Цель изобретения — повьыение надежностй крепления боковых секций как в рабочем, так и в транспортном положении. 30

Достигается это тем, что вертикальные оси поворота закреплены на задних углах центральной секции, а промежуточные звенья и центральная секция снабжены дополнительными захватами для крепления боковых секций в транспортном положении.

На чертеже изображен предлагаемый культиватор широкозахватный секционный.

Культиватор широкозахватный секционный включает раму центральной секции 1, рамы боковых секций 2 и 3, плоскорежущие органы 4 и 5 опорные колеса 6 рам боковых секций 2 и 3. К задним углам центральной секции через вертикальные оси 7 и 8 поворота закреплены промежуточные звенья 9 и

10, выполненные в виде двуплечих рычагов.

Промежуточные звенья 9 и 10 связаны через горизонтальные оси 11 и 12 поворота с боковыми секциями 2 и -3.

Боковые стороны рамы, центральной секции 1 имеют захваты 13, а задняя сторона - захваты 14, служащие для фиксирования промежуточного звена, а следовательно, и рам боковых секций 2 и 3 в рабочем и транспортном положениях.

Культиватор широкозахватный секционный работает следующим образом.

При переводе культиватора из ра бочего положения в транспортное рассоединяются захваты 13, соединяншие промежуточные"звенья 9 и 10 с боковыми сторонами рамы центральной секции 1.

При движении культиватора вперед рамы боковых секций 2 и 3, опирающие ся на самоустанавливающиеся опорные колеса б, заводятся назад. Промежу- lO точные звенья 9 и 10, поворачиваясь вокруг осей 7 и 8, входят s захваты

14 и фиксируются.

Перевод орудия s рабочее положение осуществляется в обратном порядке.

3а счет жесткого соединения проме-. жуточного звена с центральной секцией боковые секции .надежно фиксируется как в рабочем, так и и транс- Щ портном положениях.

Формула изобретения

Культиватор широкозахватный сек-. ционный, включающий центральную и боковые секции, соединенные с центральной секцией вертикальной осью поворота промежуточные звенья, связанные горизонтальными осями поворота с боковыми секциями, и захваты для крепления боковых секций в рабочем положении, о т л и ч а ю щ и й. с я тем, что, с целью повышения надежности крепления боковых сеКций как s рабочем, так и в транспортном положении, вертикальные оси поворота закреплены на задних углах центральной секции, а промежуточные звенья и центральная секция снабжены дополнительными захватами для крепления боковых секций s транспортном положении, Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

Ð 464283, кл. А 01 В 59/04, 18.09.72.
