Реферат



с г а, naTaH, HO -ае

- н что„. в .Фг -те

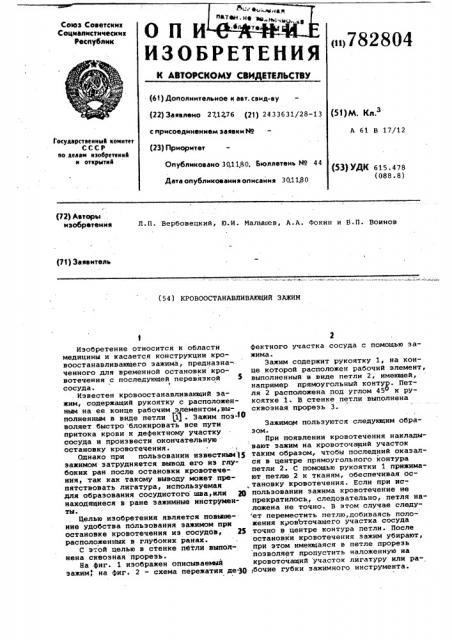

Союз Советскмк

Социалистически к

Республик

ОП И о>782804!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву (22) 3аювлено 271 76 (21) 2433631/28-13 с присоединением заювкм Но (23) Приоритет

Опубликовано 30.1180, бюллетень Йо 44

Дата опубликованию описами» 301180 (5t)V. Кл.

A 61 В 17/12

Государственный комитет

СССР но делам изобретений н открытий (53) УДК 615.478 (088.8) (72) Авторы изобретению

Л. П. Вербовецкий, Ю. И. Малышев, A.A. Фокин и В. П. Воинов (71) Заювмтель (54) КРОВООСТАНАВЛИВИОЩИИ ЗАЖИМ

ЗажимоМ пользуются следующим образом.

При появлении кровотечения накладывают зажим на кровоточащий участок таким образом, чтобы последний оказался в центре прямоугольного контура петли 2. С помощью рукоятки 1 прижимают петлю 2 к тканям, обеспечивая ос„ тановку кровотечения. Если при использовании зажима кровотечение не прекратилось, следовательно, петля наложена не точно. В этом случае следует переместить петлю, добиваясь положения кровЬточащего участка сосуда точно в центре контура петли. После остановки кровотечения зажим убирают, при этом имеющаяся в петле прорезь позволяет пропустить наложенную на кровоточащий участок лигатуру или ра бочие губки зажимного инструмента.

Изобретение относится к области медицины и касается конструкции кровоостанавливающего зажима, предназна-. ченного для временной остановки кровотечения с последующей перевязкой сосуда.

Известен кровоостанавливакщий зажим, содержащий рукоятку с расположенным на ее конце рабочим элементом,выполненным в виде петли 11 . Зажим поэ-1© воляет быстро блокировать все пути притока крови к дефектному участку сосуда и произвести окончательную остановку кровотечения.

Однако при пользовании известным )5 зажимом затрудняется вывод. его из глубоких ран после остановки кровотечения, так как такому выводу может препятствовать лигатура, используемая для образования сосудистого шва,или Я находящиеся в ране зажимные инструменты.

Целью изобретения является повышение удобства пбльэования зажимом при остановке кровотечения из сосудов, .2$ расположенных в глубоких ранах.

С этой целью в стенке петли выполнена сквозная прорезь.

На фиг. 1 изображен описываемый зажим, на фиг. 2 — схема пережатия де-30 фектного участка сосуда с помощью зажима.

Зажим содержит рукоятку 1, на конце которой расположен рабочий элемент, выполненный в виде петли 2, имеющей например прямоугольный контур. Петля 2 расположена под углом 45 к рукоятке 1. В стенке петли выполнена сквозная прорезь 3. е4

Ф C"

Ф, 782804 -... в

Формула изобретения

Составитель Г. Квашенко

Редактор H ° Суханова Техред И.Астсаллош Корректор С. Шекмар

Заказ 8408/4 Тираж б73 Подписное

BHHHIIH ГосЩарстЪенного комитета СССРпо делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Й - : - елее :.. - ... : .: ° " еиЕФЙЙВчь Й и м

Филиал ППП "Патент", г. Ужгород ул. Проектная, 4

kPOROOCTaHaHHHRRHalHR ВВИИИ, ССЛЕРRRRIII PYHOHTHV" O PROIIOJIOHRHHHM HR "ее конце рабочим элементом, выполненньм в виде пе ли, о т л и ч а ю щ и й-. с я тем, что, с целью повышения удобства пользования при остановке

I кровотечения из сосудов, расположенных в глубоких ранах, в стенке петли выполнена сквозная прорезь.

Источники информации, принятые во внимание при экспертизе

1. Патент C2IA 9 3774614, йл. 128-325, опублик. 1973. е
